Поворот угол предупреждение устройство — HITACHI ZX470LCH-5B

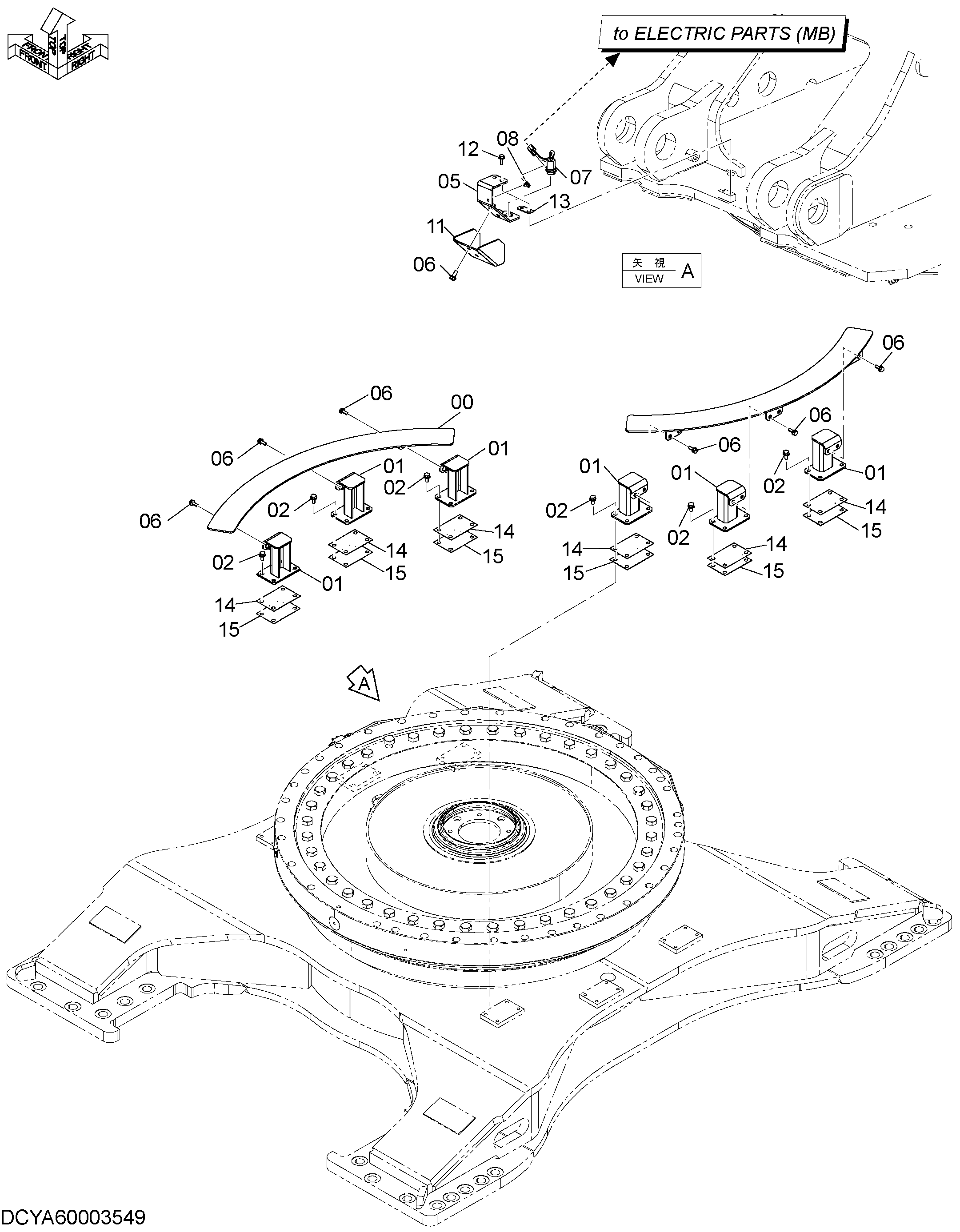

Заводская схема «Поворот угол предупреждение устройство» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40000515 | Кронштейн | 2 |
| 01 | YA40000516 | Кронштейн | 6 |
| 02 | J271225 | Болт с шайбой | 24 |
| 02A | J901225 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 05 | YA40000355 | Кронштейн | 1 |
| 06 | J271030 | Болт с шайбой | 14 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | YA00019091 | Выключатель | 1 |
| 08 | 4337291 | Зажим | 1 |
| 11 | YA00000109 | Крышка | 1 |
| 12 | J271230 | Болт с шайбой | 2 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | YA00013480 | Регулировочная шайба | 3 |
| 14 | YA00000134 | Регулировочная шайба | 6 |
| 15 | YA00000135 | Регулировочная шайба | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
