Трубопроводы системы смазки (наклон) (1) — HITACHI ZX470LCH-5B

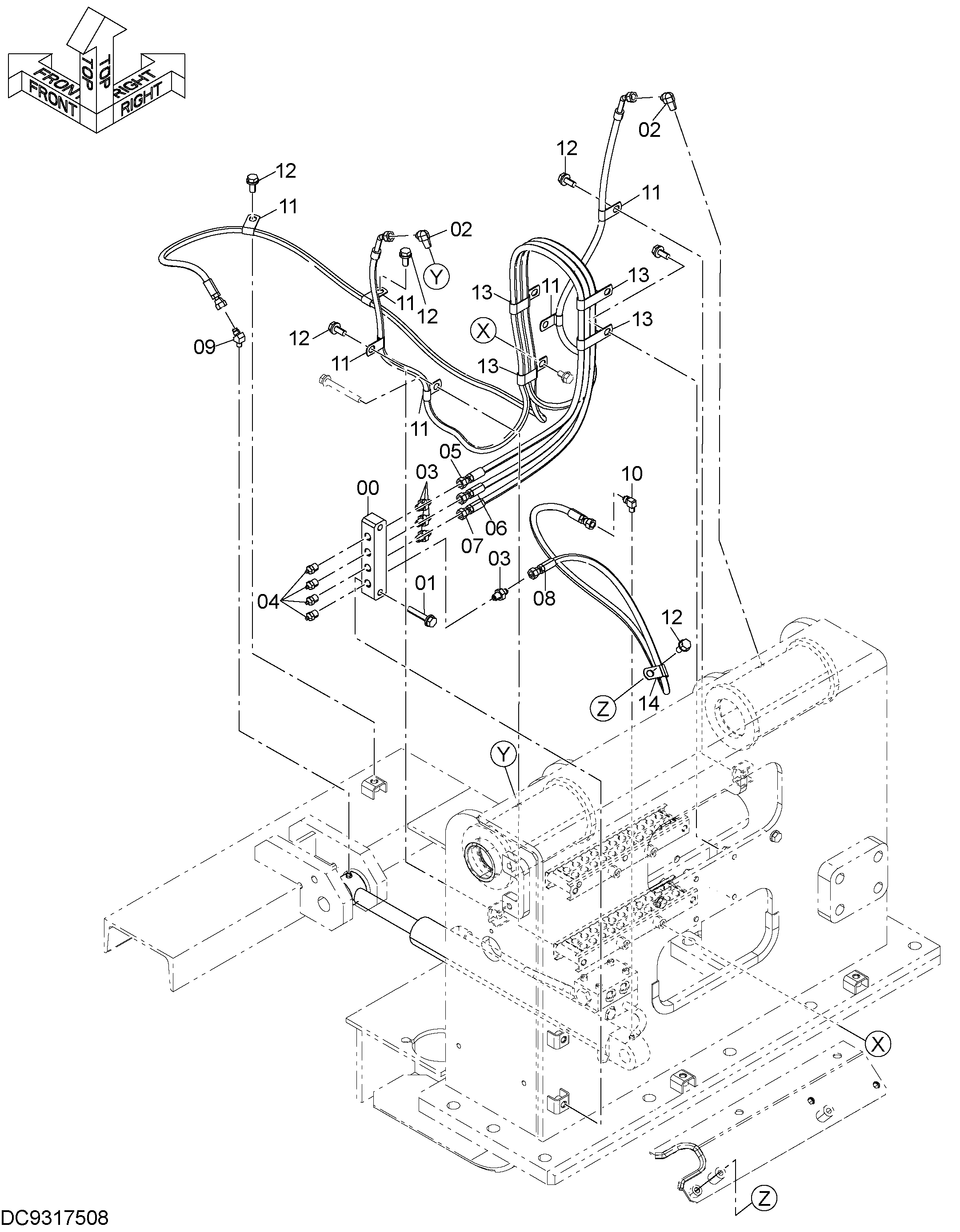

Заводская схема «Трубопроводы системы смазки (наклон) (1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4719533 | Блок | 1 |
| 01 | J271055 | Болт с шайбой | 2 |
| 01A | J901055 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4154656 | Угловой штуцер | 2 |
| 03 | 4154651 | Адаптер | 4 |
| 04 | J75482 | Пресс-маслёнка | 4 |
| 05 | 4719532 | Шланг | 1 |
| 06 | 4719534 | Шланг | 1 |
| 07 | 4719535 | Шланг | 1 |
| 08 | YA60008215 | В сборе шланг | 1 |
| 08A | 4719536 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 3 |
| 09 | 4298745 | Угловой штуцер | 1 |
| 10 | 4298746 | Угловой штуцер | 1 |
| 11 | 4190272 | Зажим | 6 |
| 12 | J271025 | Болт с шайбой | 5 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4259817 | Зажим | 4 |
| 14 | 4190275 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
