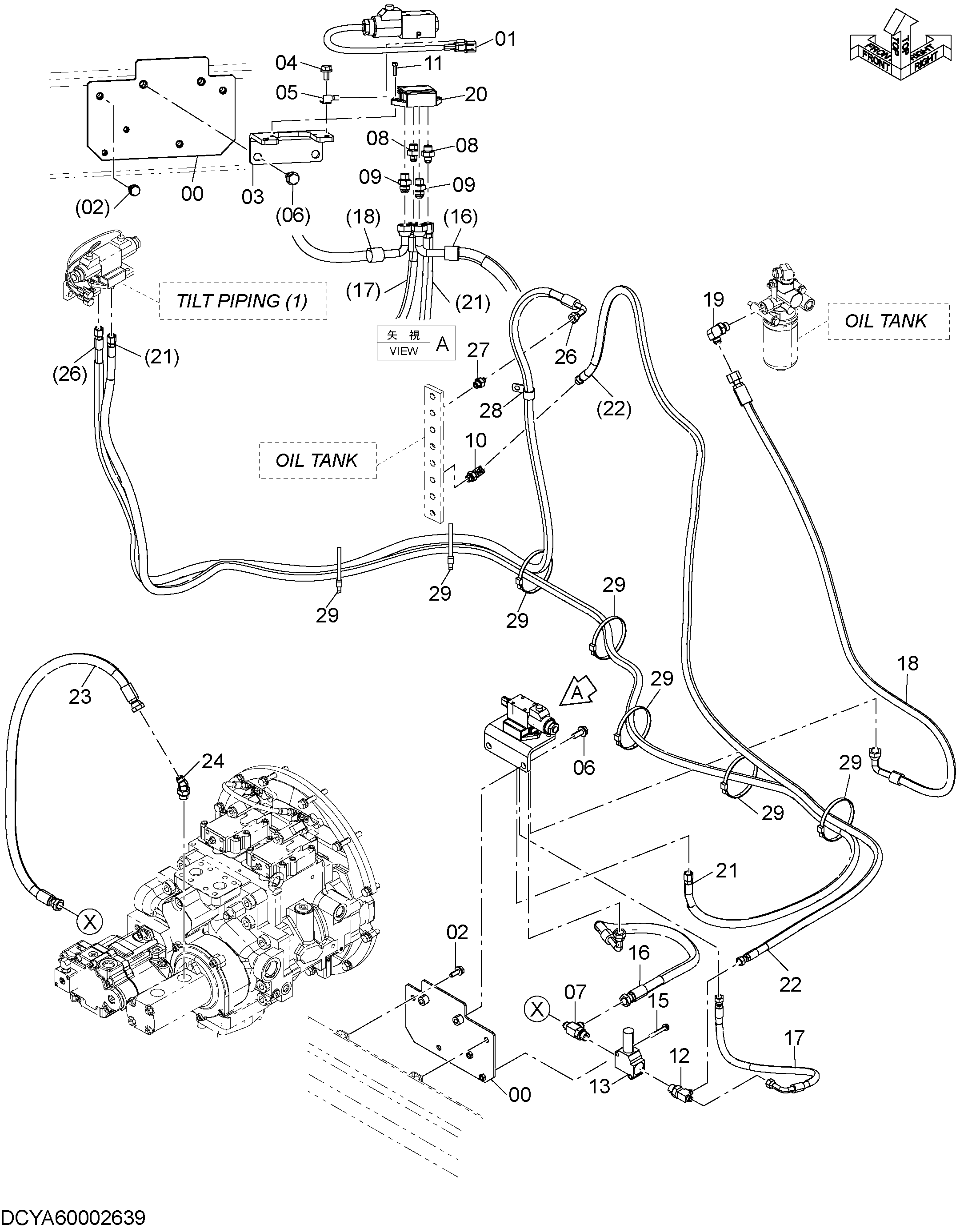

Наклон трубопроводы (2) — HITACHI ZX470LCH-5B
Заводская схема «Наклон трубопроводы (2)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40002743 | Кронштейн | 1 |
| 01 | YA00007183 | Клапан | 1 |
| 02 | J271030 | Болт с шайбой | 3 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | YA00007397 | Кронштейн | 1 |
| 04 | J271020 | Болт с шайбой | 1 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4257159 | Кронштейн | 1 |
| 06 | J271235 | Болт с шайбой | 2 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | A852444 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | A852133 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852134 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852333 | Угловой штуцер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | J780620 | Болт с внутренним шестигранником | 2 |
| 12 | A852443 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4342051 | Предохранительный клапан | 1 |
| 15 | J260855 | Болт с шайбой | 2 |
| 15A | J900855 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 9320788 | Шланг в сборе | 1 |
| 16A | 4717676 | Шланг | 1 |
| 16B | 4327315 | Защитный кожух | 3 |
| 17 | YA60003138 | В сборе шланг | 1 |
| 17A | 4229858 | Шланг | 1 |
| 17B | 4327315 | Защитный кожух | 1 |
| 18 | YA60003139 | В сборе шланг | 1 |
| 18A | YA00004152 | Шланг | 1 |
| 18B | 4327315 | Защитный кожух | 3 |
| 19 | A852344 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4465103 | Пластина клапан | 1 |
| 21 | YA60003140 | В сборе шланг | 1 |
| 21A | 4675888 | Шланг | 1 |
| 21B | 4327315 | Защитный кожух | 7 |
| 22 | 9302249 | В сборе шланг | 1 |
| 22A | 4704870 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 5 |
| 23 | YA60007484 | В сборе шланг | 1 |
| 23A | 4706956 | Шланг | 1 |
| 23B | 4327315 | Защитный кожух | 2 |
| 24 | A852244 | Угловой штуцер | 1 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | YA60005859 | В сборе шланг | 1 |
| 26A | 4725355 | Шланг | 1 |
| 26B | 4327315 | Защитный кожух | 8 |
| 27 | A852133 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4190277 | Зажим | 1 |
| 29 | 4121859 | Ленточный зажим | 13 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
