2-Деталь стрела передний позиционирование гидроцилиндр (левый) (с HRV) — HITACHI ZX470LCH-5B

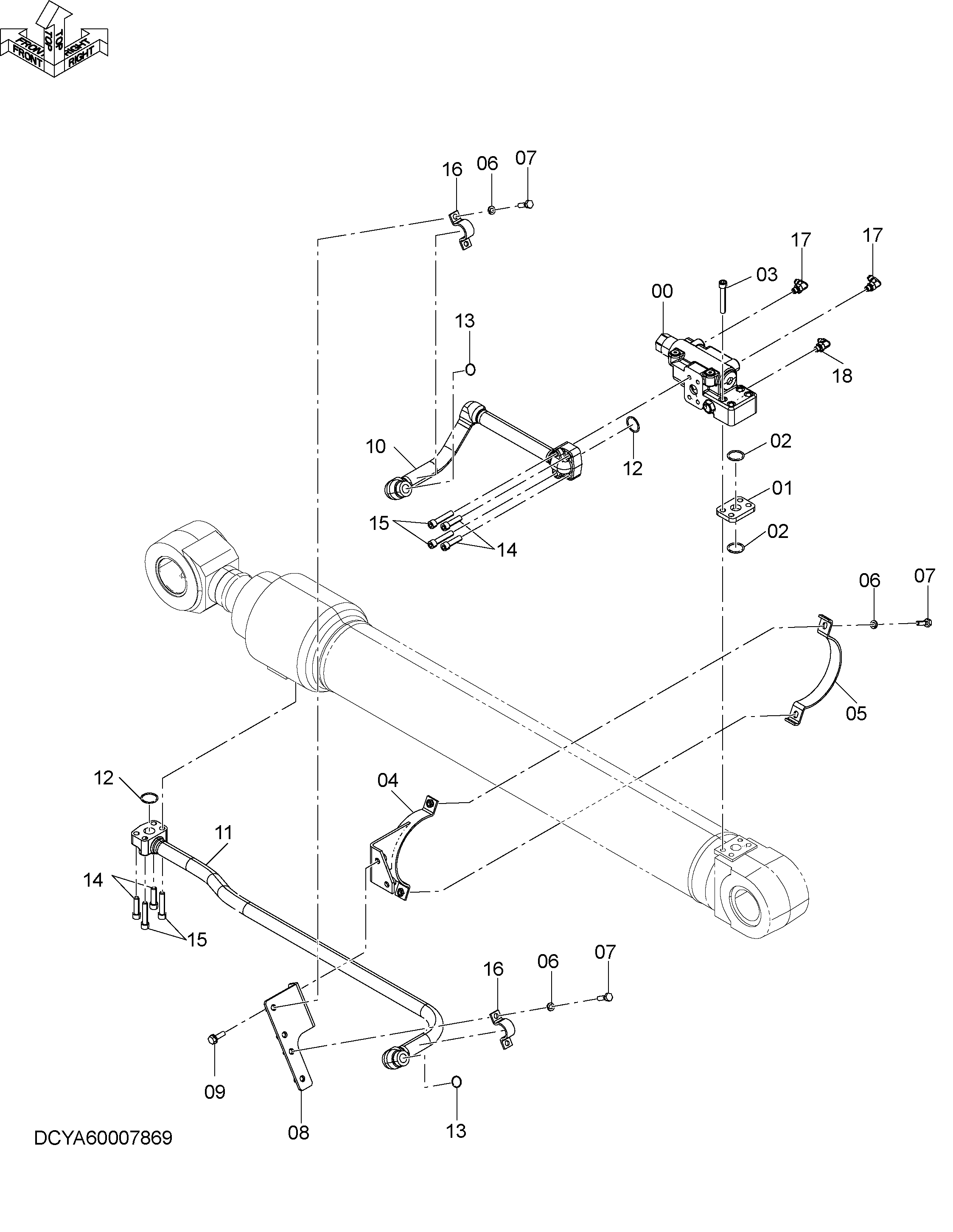

Заводская схема «2-Деталь стрела передний позиционирование гидроцилиндр (левый) (с HRV)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4722906 | Удерживающий клапан | 1 |
| 01 | 4709635 | Проставка | 1 |
| 02 | 966993 | Уплотнительное кольцо | 2 |
| 03 | M341275 | Болт с внутренним шестигранником | 4 |
| 04 | 8124958 | Хомут | 1 |
| 05 | 3107886 | Хомут | 1 |
| 06 | A590910 | Пружинная шайба | 6 |
| 07 | J901035 | Болт | 6 |
| 08 | 8125238 | Левый кронштейн | 1 |
| 09 | J271035 | Болт с шайбой | 2 |
| 09A | J901035 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 8124317 | Трубка | 1 |
| 11 | YA40007082 | Трубка | 1 |
| 12 | A811035 | Уплотнительное кольцо | 2 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 14 | M341245 | Болт с внутренним шестигранником | 4 |
| 15 | M341260 | Болт с внутренним шестигранником | 4 |
| 16 | 4174241 | Хомут трубки | 2 |
| 17 | A852323 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
