Гусеница центральный рама — HITACHI ZX470LCH-5B

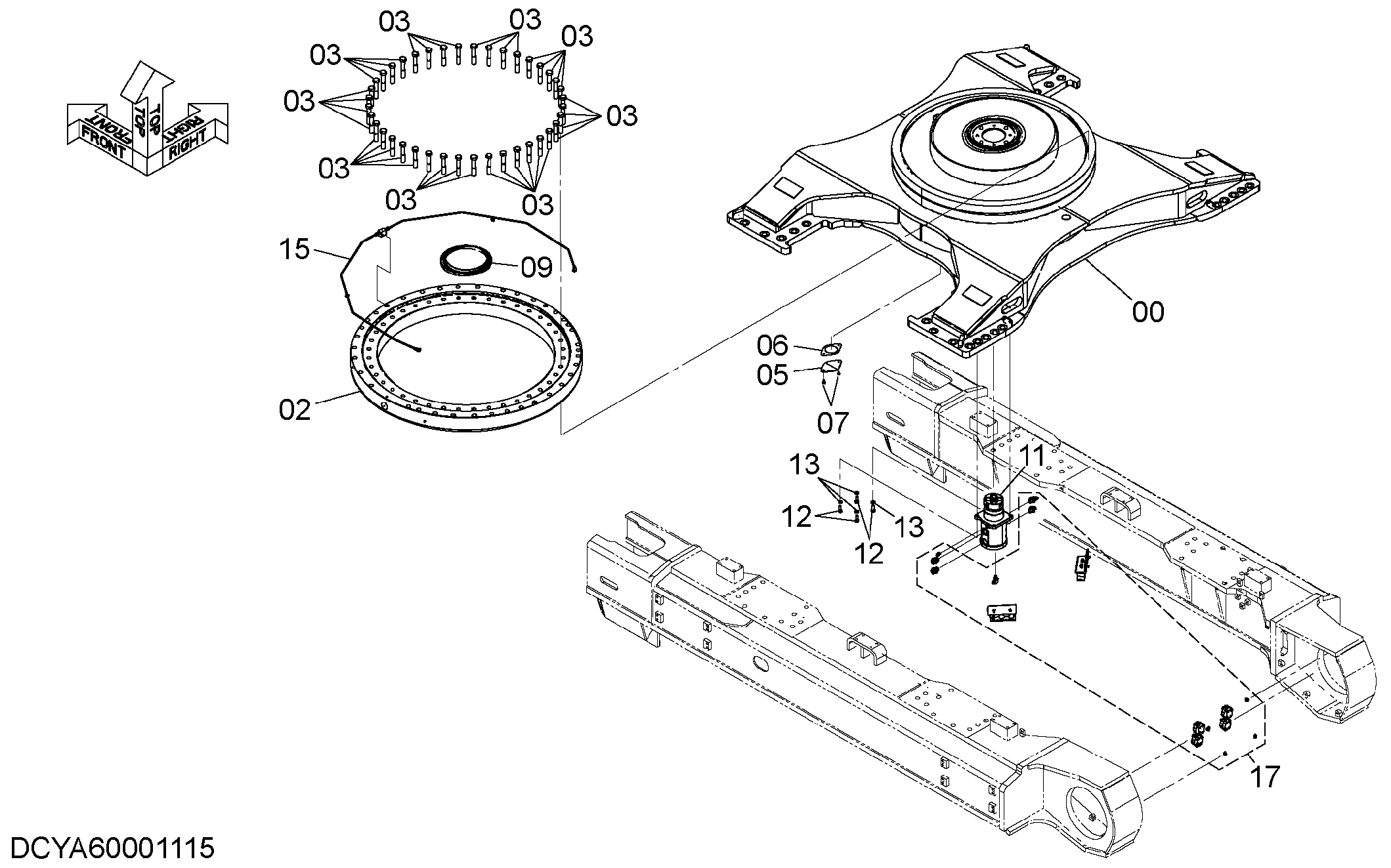

Заводская схема «Гусеница центральный рама» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012384 | Гусеничная рама | 1 |
| 02 | YB60000055 | Поворот киркле | 1 |
| 03 | J932709 | Болт | 40 |
| 05 | 4013896 | Крышка | 1 |
| 06 | 4244172 | Манжета | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4610571 | Уплотнение | 1 |
| 11 | 9183296 | Центральный коллектор | 1 |
| 12 | J901640 | Болт | 4 |
| 13 | A590916 | Пружинная шайба | 4 |
| 15 | 9297563 | Лурикате трубопроводы | 1 |
| 17 | 9297082 | Ход трубопроводы | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
