Нижний стрела гидроцилиндр стрелы — HITACHI ZX470LCH-5B

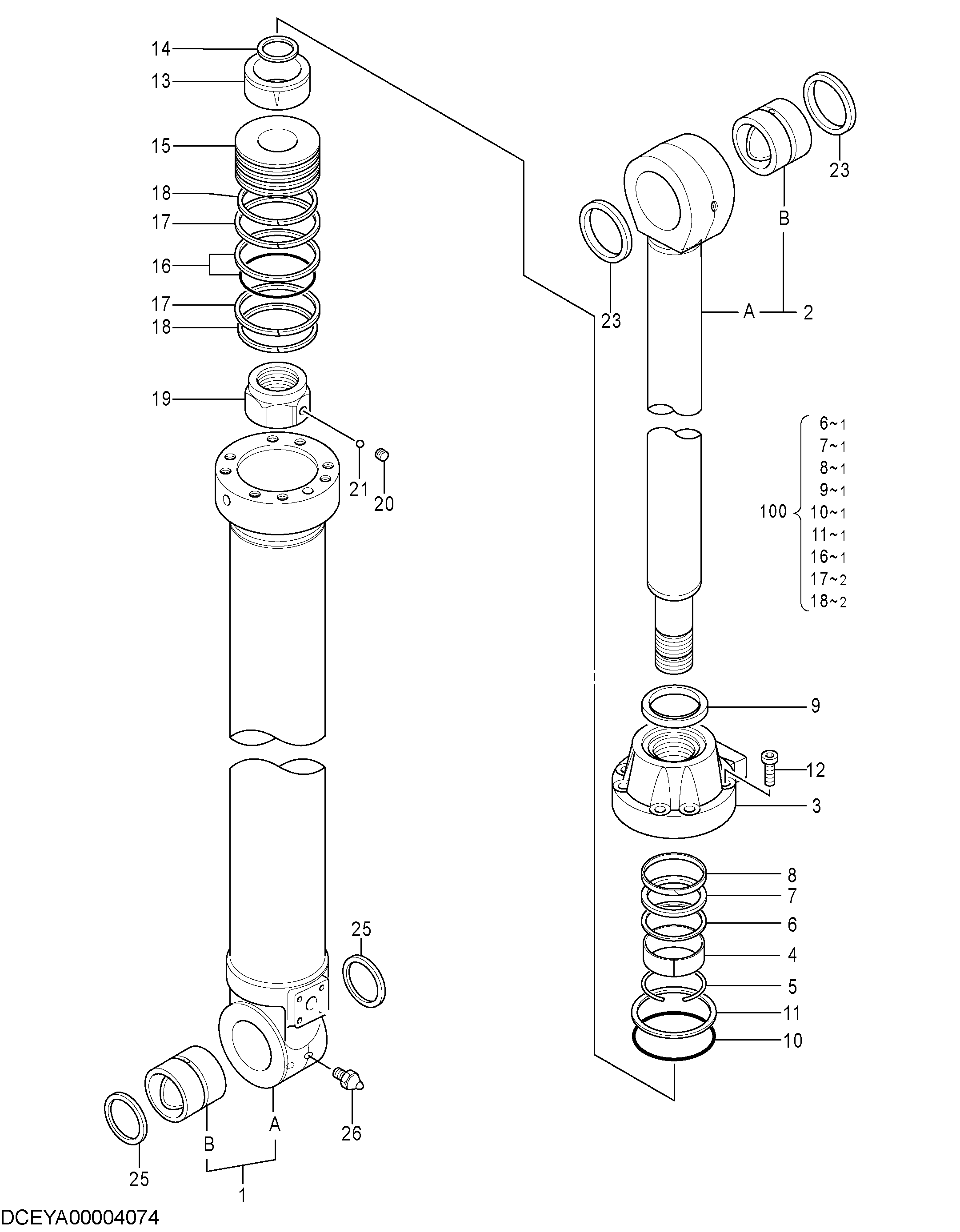

Заводская схема «Нижний стрела гидроцилиндр стрелы» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA00004074 | Гидроцилиндр стрелы | 1 | |
| 1 | XB00004416 | Труба гидроцилиндра | 1 |
| 1A | XB00002345 | Труба гидроцилиндра | 1 |
| 1B | 0420112 | Втулка пальца | 1 |
| 2 | XB00004417 | Шток поршня | 1 |
| 2A | XB00002347 | Шток поршня | 1 |
| 2B | 0420104 | Втулка пальца | 1 |
| 3 | 1205403 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0941506 | Кольцо | 1 |
| 7 | 0972303 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0972304 | Грязесъёмное кольцо | 1 |
| 10 | A811180 | Уплотнительное кольцо | 1 |
| 11 | 0242507 | Опорное кольцо | 1 |
| 12 | 4104472 | Болт с внутренним шестигранником | 8 |
| 13 | 0420304 | Амортизирующий подшипник | 1 |
| 14 | 0420310 | Уплотнение | 1 |
| 15 | 0646404 | Поршень | 1 |
| 16 | 0242510 | Уплотнительное кольцо | 1 |
| 17 | 0972305 | Кольцо | 2 |
| 18 | 0242512 | Кольцо | 2 |
| 19 | 0807708 | Гайка | 1 |
| 20 | 0353012 | Установочный винт | 1 |
| 21 | 0353011 | Стальной шарик | 1 |
| 23 | 0420110 | Грязесъёмное кольцо | 2 |
| 25 | 0420111 | Грязесъёмное кольцо | 2 |
| 26 | 1220604 | Пресс-маслёнка | 1 |
| 100 | YA00003022 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
