Нижний стрела гидроцилиндр стрелы (левый) — HITACHI ZX470LCH-5B

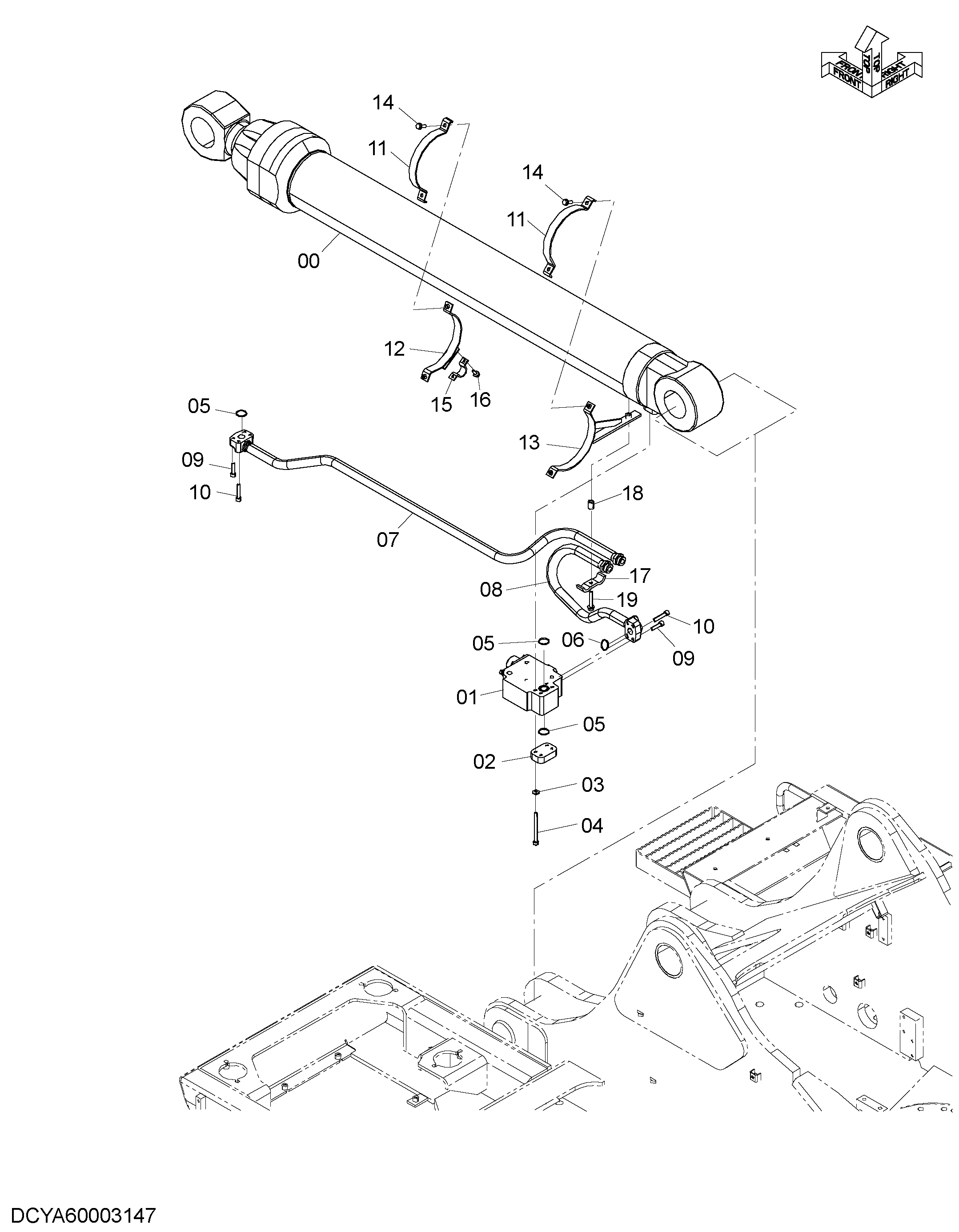

Заводская схема «Нижний стрела гидроцилиндр стрелы (левый)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00004074 | Гидроцилиндр стрелы | 1 |
| 01 | 4656656 | Удерживающий клапан | 1 |
| 02 | 3048563 | Крышка | 1 |
| 03 | 4086891 | Шайба | 4 |
| 04 | M341202 | Болт | 4 |
| 05 | A811035 | Уплотнительное кольцо | 3 |
| 06 | 984614 | Уплотнительное кольцо | 1 |
| 07 | YA40002891 | Трубка | 1 |
| 08 | YA40002903 | Трубка | 1 |
| 09 | M341245 | Болт с внутренним шестигранником | 4 |
| 10 | M341260 | Болт с внутренним шестигранником | 4 |
| 11 | YA00004192 | Хомут | 2 |
| 12 | YA40002851 | Хомут | 1 |
| 13 | YA40002852 | Хомут | 1 |
| 14 | J271035 | Болт с шайбой | 4 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4174241 | Хомут трубки | 1 |
| 16 | J271030 | Болт с шайбой | 2 |
| 16A | J901030 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4229234 | Хомут трубки | 1 |
| 18 | 4351436 | Проставка | 1 |
| 19 | J271270 | Болт с шайбой | 1 |
| 19A | J901270 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
