Крышка (1)(с кхурнинг блок) — HITACHI ZX470LCH-5B

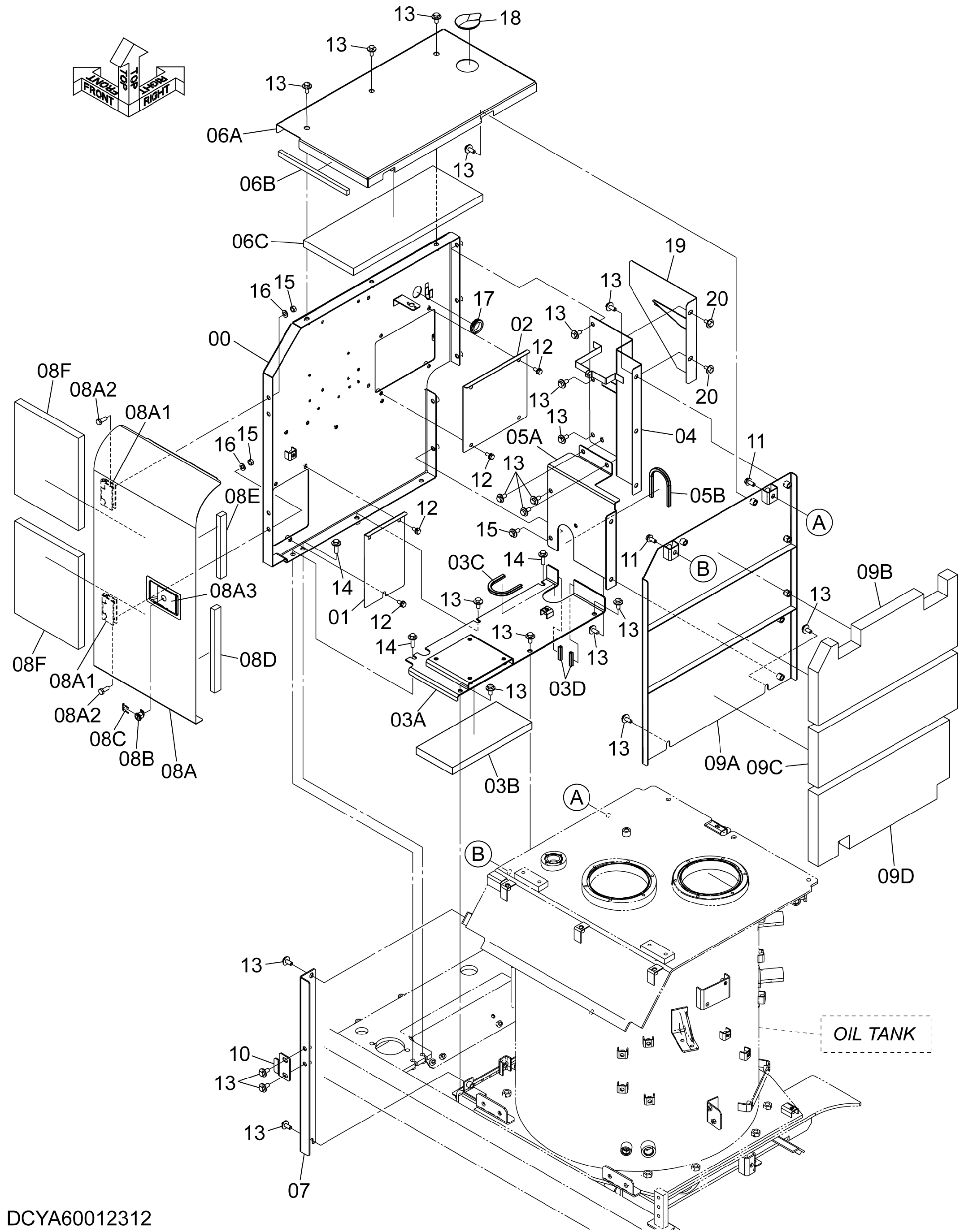

Заводская схема «Крышка (1)(с кхурнинг блок)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7060259 | Крышка | 1 |
| 01 | 4702551 | Крышка | 1 |
| 02 | YA40013109 | Крышка | 1 |
| 03 | YA60012205 | Крышка | 1 |
| 03A | YA40011065 | Крышка | 1 |
| 03B | 4718793 | Резиновая прокладка | 1 |
| 03C | YA00012744 | Трим | 1 |
| 03D | YA00014461 | Трим | 2 |
| 04 | 8124524 | Крышка | 1 |
| 05 | 9773334 | Крышка | 1 |
| 05A | 8124527 | Крышка | 1 |
| 05B | 4714039 | Резиновая прокладка | 1 |
| 06 | 8124547 | Крышка | 1 |
| 06A | 8124525 | Крышка | 1 |
| 06B | 4723058 | Резиновая прокладка | 1 |
| 06C | YA00000864 | Резиновая прокладка | 1 |
| 07 | 7048931 | Кронштейн | 1 |
| 08 | 7060291 | Дверь | 1 |
| 08A | 6028495 | Дверь | 1 |
| 08A1 | 3072015 | Петля | 2 |
| 08A2 | J901230 | Болт | 4 |
| 08A3 | 4409395 | Замок | 1 |
| 08B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 08C | 4461342 | Зажим | 1 |
| 08D | 4718566 | Резиновая прокладка | 1 |
| 08E | 4718567 | Резиновая прокладка | 1 |
| 08F | YA00001060 | Резиновая прокладка | 2 |
| 09 | 9773333 | Крышка | 1 |
| 09A | 7053441 | Крышка | 1 |
| 09B | 4722990 | Резиновая прокладка | 1 |
| 09C | 4720315 | Резиновая прокладка | 1 |
| 09D | 4722991 | Резиновая прокладка | 1 |
| 10 | 4454860 | Ограничитель | 1 |
| 11 | J271230 | Болт с шайбой | 2 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271025 | Болт с шайбой | 7 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | J281230 | Болт с шайбой | 27 |
| 13A | J901230 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 14 | J281245 | Болт с шайбой | 3 |
| 14A | J901245 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 15 | J950012 | Гайка | 4 |
| 16 | J222012 | Шайба | 4 |
| 17 | 4210485 | Резиновая втулка | 1 |
| 18 | 3058180 | Резиновая втулка | 1 |
| 19 | YA40000773 | Крышка | 1 |
| 20 | J281025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
