Пилотные гидролинии (удлинитель)(3) — HITACHI ZX470LCH-5B

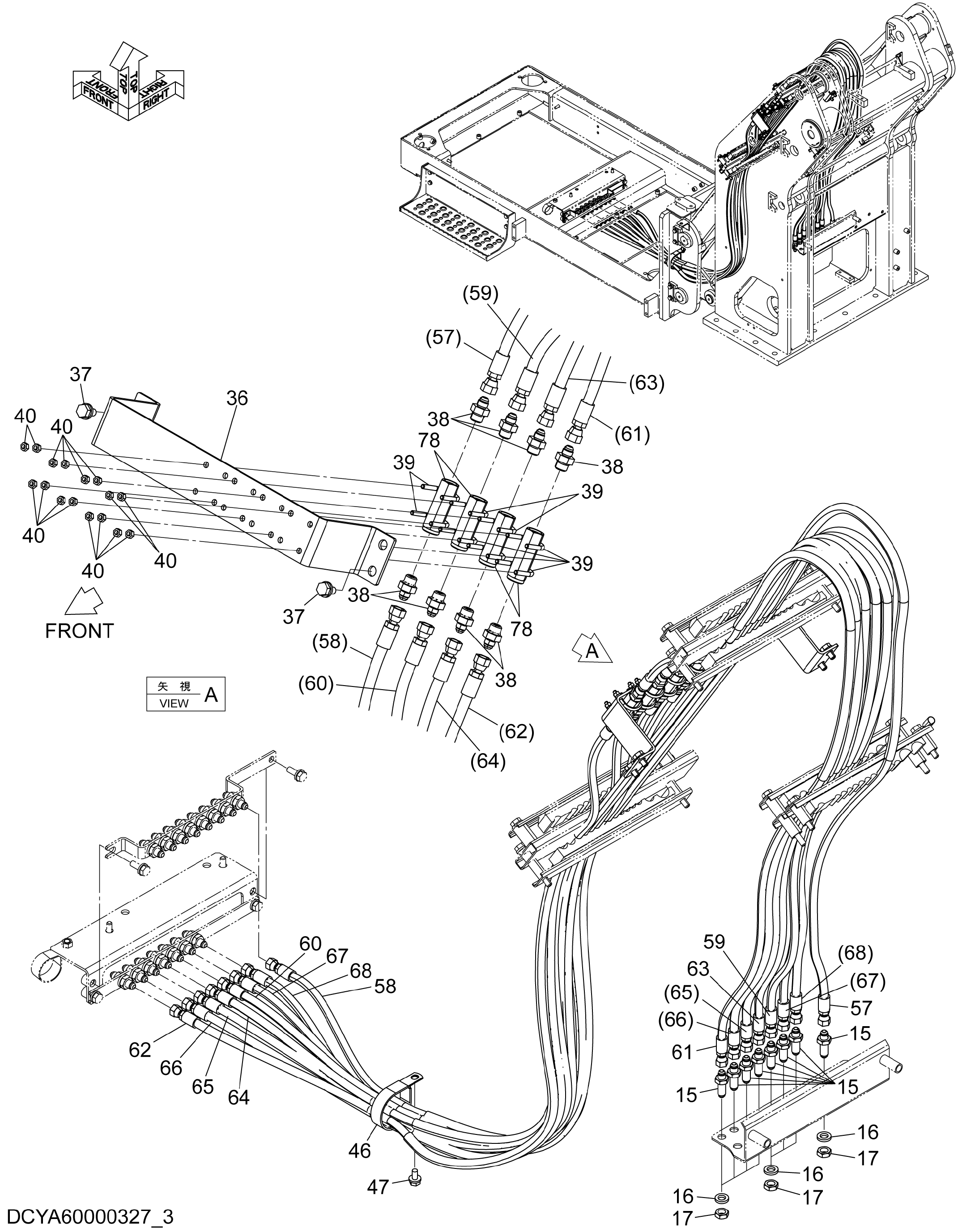

Заводская схема «Пилотные гидролинии (удлинитель)(3)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 15 | 4202532 | Адаптер | 8 |
| 16 | A590914 | Пружинная шайба | 8 |
| 17 | 4202531 | Гайка | 8 |
| 36 | YA00000322 | Кронштейн | 1 |
| 37 | J271020 | Болт с шайбой | 4 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 38 | A852133 | Адаптер | 8 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | YA00000363 | U-образный болт | 8 |
| 40 | J950006 | Гайка | 32 |
| 46 | 4204136 | Зажим | 1 |
| 47 | J271020 | Болт с шайбой | 1 |
| 47A | J901020 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 57 | YA60000266 | В сборе шланг | 1 |
| 57A | 4442267 | Шланг | 1 |
| 57B | 4327293 | Трубка спирал | 2 |
| 58 | YA60000267 | В сборе шланг | 1 |
| 58A | 4277001 | Шланг | 1 |
| 58B | 4327293 | Трубка спирал | 2 |
| 59 | YA60000268 | В сборе шланг | 1 |
| 59A | 4354367 | Шланг | 1 |
| 59B | 4327293 | Трубка спирал | 2 |
| 60 | YA60000269 | В сборе шланг | 1 |
| 60A | 4354367 | Шланг | 1 |
| 60B | 4327293 | Трубка спирал | 2 |
| 61 | YA60000270 | В сборе шланг | 1 |
| 61A | 4477048 | Шланг | 1 |
| 61B | 4327293 | Трубка спирал | 2 |
| 62 | YA60000271 | В сборе шланг | 1 |
| 62A | 4644141 | Шланг | 1 |
| 62B | 4327293 | Трубка спирал | 2 |
| 63 | YA60000272 | В сборе шланг | 1 |
| 63A | 4346075 | Шланг | 1 |
| 63B | 4327293 | Трубка спирал | 2 |
| 64 | YA60000273 | В сборе шланг | 1 |
| 64A | 4315308 | Шланг | 1 |
| 64B | 4327293 | Трубка спирал | 2 |
| 65 | YA60000274 | В сборе шланг | 1 |
| 65A | YA00000317 | Шланг | 1 |
| 65B | 4327293 | Трубка спирал | 4 |
| 66 | YA60000275 | В сборе шланг | 1 |
| 66A | 4718283 | Шланг | 1 |
| 66B | 4327293 | Трубка спирал | 4 |
| 67 | YA60000276 | В сборе шланг | 1 |
| 67A | 4718284 | Шланг | 1 |
| 67B | 4327293 | Трубка спирал | 4 |
| 68 | YA60000277 | В сборе шланг | 1 |
| 68A | 4709486 | Шланг | 1 |
| 68B | 4327293 | Трубка спирал | 4 |
| 78 | 4716436 | Клапан словретур | 2 |
| 79 | 4648498 | Клапан словретур | 1 |
| 80 | 4651091 | Клапан словретур | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
