Высокий вылет демонтажный передний рукоять (8.0m) — HITACHI ZX470LCH-5B

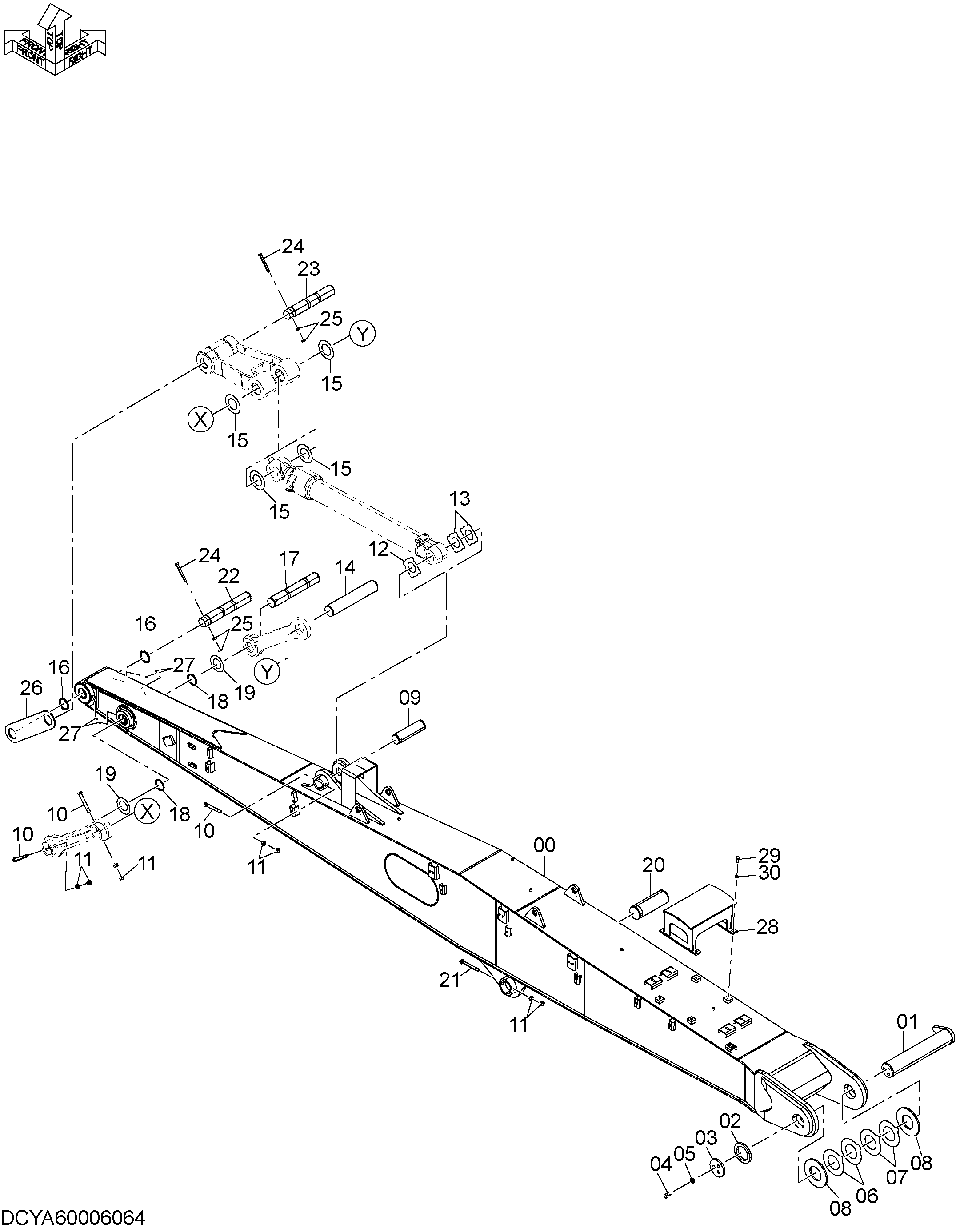

Заводская схема «Высокий вылет демонтажный передний рукоять (8.0m)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40005172 | Рукоять | 1 |
| 01 | 8100447 | Палец | 1 |
| 02 | 4040931 | Шайба | 1 |
| 03 | 4206989 | Ограничитель | 1 |
| 04 | J912050 | Болт | 3 |
| 05 | J222020 | Шайба | 3 |
| 06 | 4651551 | Регулировочная шайба | 2 |
| 07 | 4651552 | Регулировочная шайба | 2 |
| 08 | YA00008075 | Пластина | 2 |
| 09 | 3076627 | Палец | 1 |
| 10 | 4435126 | Стопорный палец | 3 |
| 11 | J950020 | Гайка | 8 |
| 12 | 4444287 | Упорная пластина | 1 |
| 13 | 4444286 | Упорная пластина | 2 |
| 14 | 3121377 | Палец | 1 |
| 15 | 4450013 | Упорная пластина | 4 |
| 16 | 4620723 | Пылезащитное уплотнение | 2 |
| 17 | 3088752 | Палец | 1 |
| 18 | 4067902 | Пылезащитное уплотнение | 2 |
| 19 | 4450012 | Упорная пластина | 2 |
| 20 | 3120829 | Палец | 1 |
| 21 | 4435584 | Стопорный палец | 1 |
| 22 | 3088577 | Палец | 1 |
| 23 | 3088580 | Палец | 1 |
| 24 | 4435129 | Стопорный палец | 2 |
| 25 | J950016 | Гайка | 4 |
| 26 | 4712053 | Тяга | 1 |
| 27 | J75481 | Пресс-маслёнка | 4 |
| 28 | YA40006779 | Защитный кожух | 1 |
| 29 | J901635 | Болт | 4 |
| 30 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
