Пилотные гидролинии (наклон) (1) — HITACHI ZX470LCH-5B

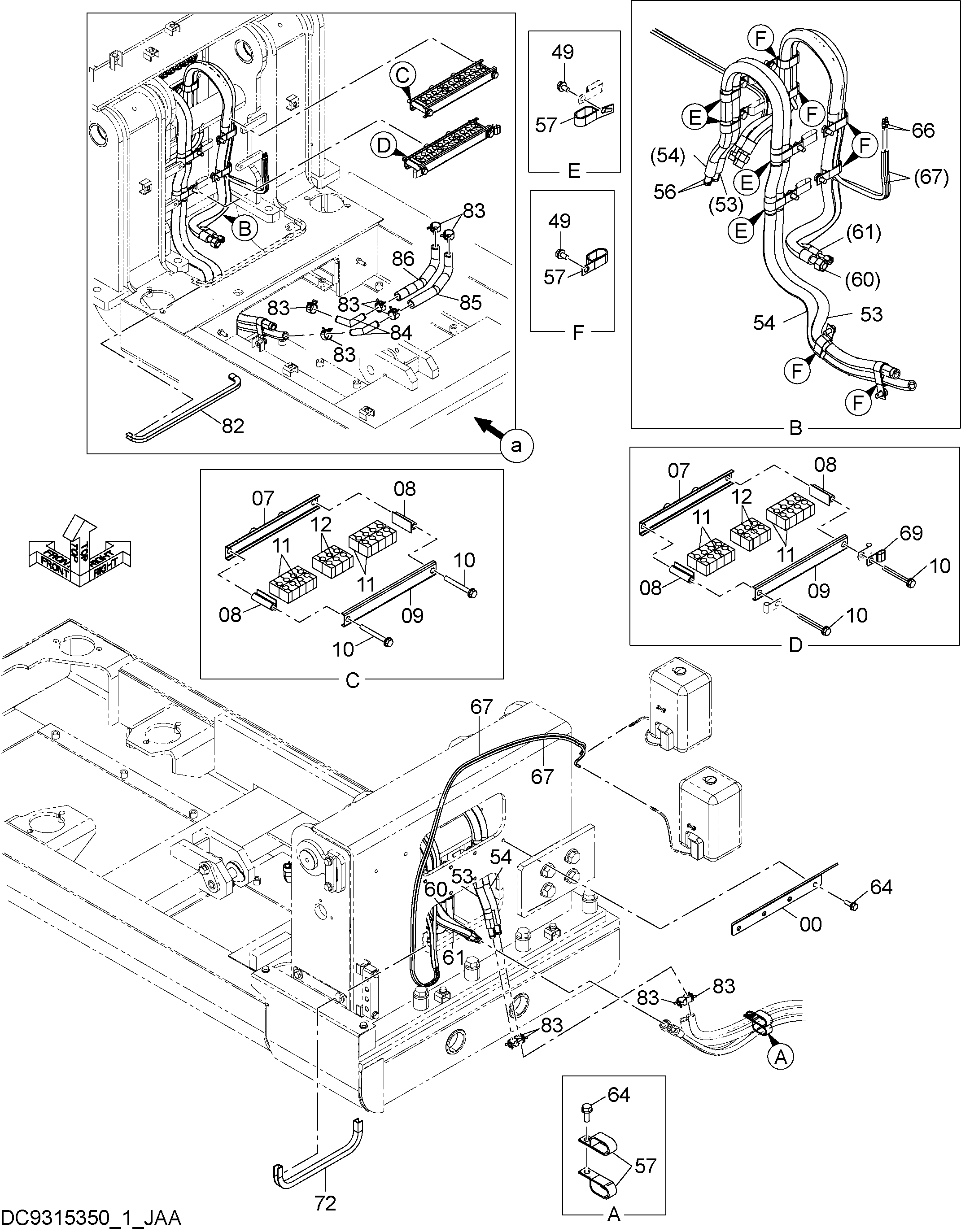

Заводская схема «Пилотные гидролинии (наклон) (1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3120320 | Кронштейн | 1 |
| 07 | 9767054 | Хомут шланга | 2 |
| 08 | 9767057 | Кронштейн | 4 |
| 09 | 4341877 | Хомут шланга | 2 |
| 10 | J271090 | Болт с шайбой | 4 |
| 10A | J901090 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4658106 | Резиновая прокладка | 8 |
| 12 | 4658107 | Резиновая прокладка | 4 |
| 49 | J271020 | Болт с шайбой | 10 |
| 49A | J901020 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 53 | YA60000496 | В сборе шланг | 1 |
| 53A | 4607316 | Водяной шланг | 1 |
| 53B | 4446406 | Защитный кожух | 3 |
| 54 | YA60000495 | В сборе шланг | 1 |
| 54A | 4472272 | Водяной шланг | 1 |
| 54B | 4446406 | Защитный кожух | 3 |
| 56 | 4347396 | Соединение трубка | 2 |
| 57 | 4192034 | Зажим | 12 |
| 60 | 4714966 | Шланг | 1 |
| 61 | 4714965 | Шланг | 1 |
| 64 | J271030 | Болт с шайбой | 3 |
| 64A | J901030 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 66 | 4254237 | Соединение | 2 |
| 67 | YA60013482 | В сборе шланг | 2 |
| 67A | 4359776 | Виниловый шланг | 1 |
| 67B | 4715652 | Трубка корругатед | 1 |
| 69 | 4192018 | Зажим | 1 |
| 72 | 4417826 | Амортизатор | 1 |
| 82 | YA00001641 | Амортизатор | 1 |
| 83 | 4717624 | Зажим шланг | 10 |
| 84 | 4394036 | Соединение трубка | 2 |
| 85 | 4716668 | Водяной шланг | 1 |
| 86 | YA60012427 | Водяной шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
