AFL (дополнительный функтион рычаг) детали (LL) — HITACHI ZX470LCH-5B

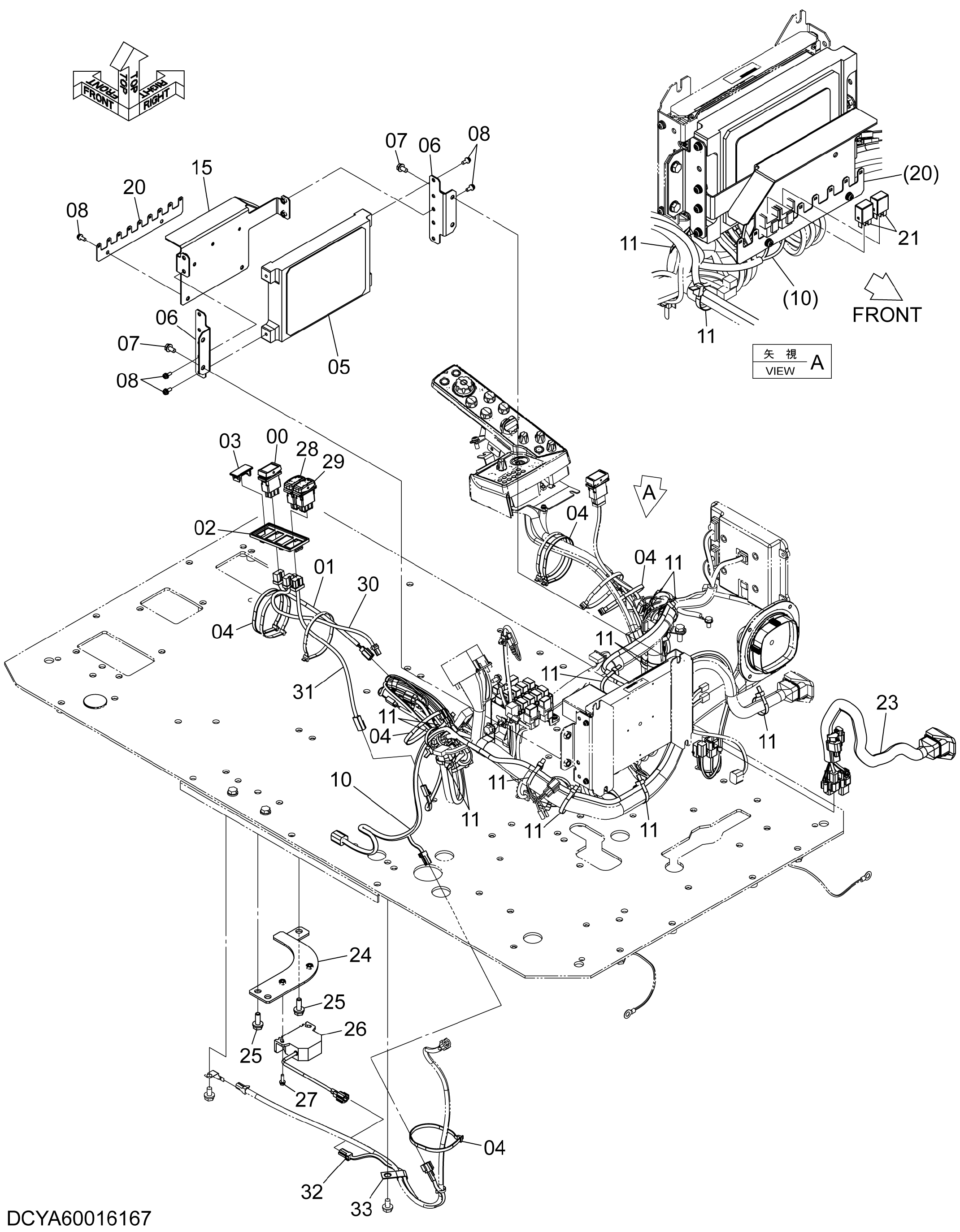

Заводская схема «AFL (дополнительный функтион рычаг) детали (LL)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00003030 | Выключатель | 1 |
| 01 | YA00009815 | Жгут проводов | 1 |
| 02 | 2058776 | Корпус | 1 |
| 03 | 3121182 | Колпачок | 1 |
| 04 | 4121859 | Ленточный зажим | 5 |
| 05 | YA60017344 | Блок управление | 1 |
| 06 | 4721877 | Кронштейн | 2 |
| 07 | J260816 | Болт с шайбой | 4 |
| 07A | J900816 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | J460616 | Винт с шайбой | 10 |
| 10 | YA00019673 | Жгут проводов | 1 |
| 10A | 4456778 | Диод | 2 |
| 10B | 4611526 | Диод | 1 |
| 11 | 4055312 | Ленточный зажим | 15 |
| 15 | 8124230 | Кронштейн | 1 |
| 20 | 4721985 | Кронштейн | 1 |
| 21 | 4436534 | Реле | 2 |
| 23 | 2054423 | Жгут проводов | 1 |
| 24 | YA40006611 | Кронштейн | 1 |
| 25 | J271030 | Болт с шайбой | 2 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4668166 | Сигнализация | 1 |
| 27 | J260620 | Болт с шайбой | 2 |
| 27A | J900620 | Болт | 1 |
| 27B | A590106 | Плоская шайба | 1 |
| 28 | 4723748 | Выключатель | 1 |
| 29 | 4716538 | Выключатель | 1 |
| 30 | YA00002905 | Жгут проводов | 1 |
| 31 | 4685291 | Жгут проводов | 1 |
| 32 | YA00019623 | Жгут проводов | 1 |
| 33 | 4192018 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
