Высокий вылет демонтажный передний трубопроводы системы смазки (9.0m верхний стрела ) — HITACHI ZX470LCH-5B

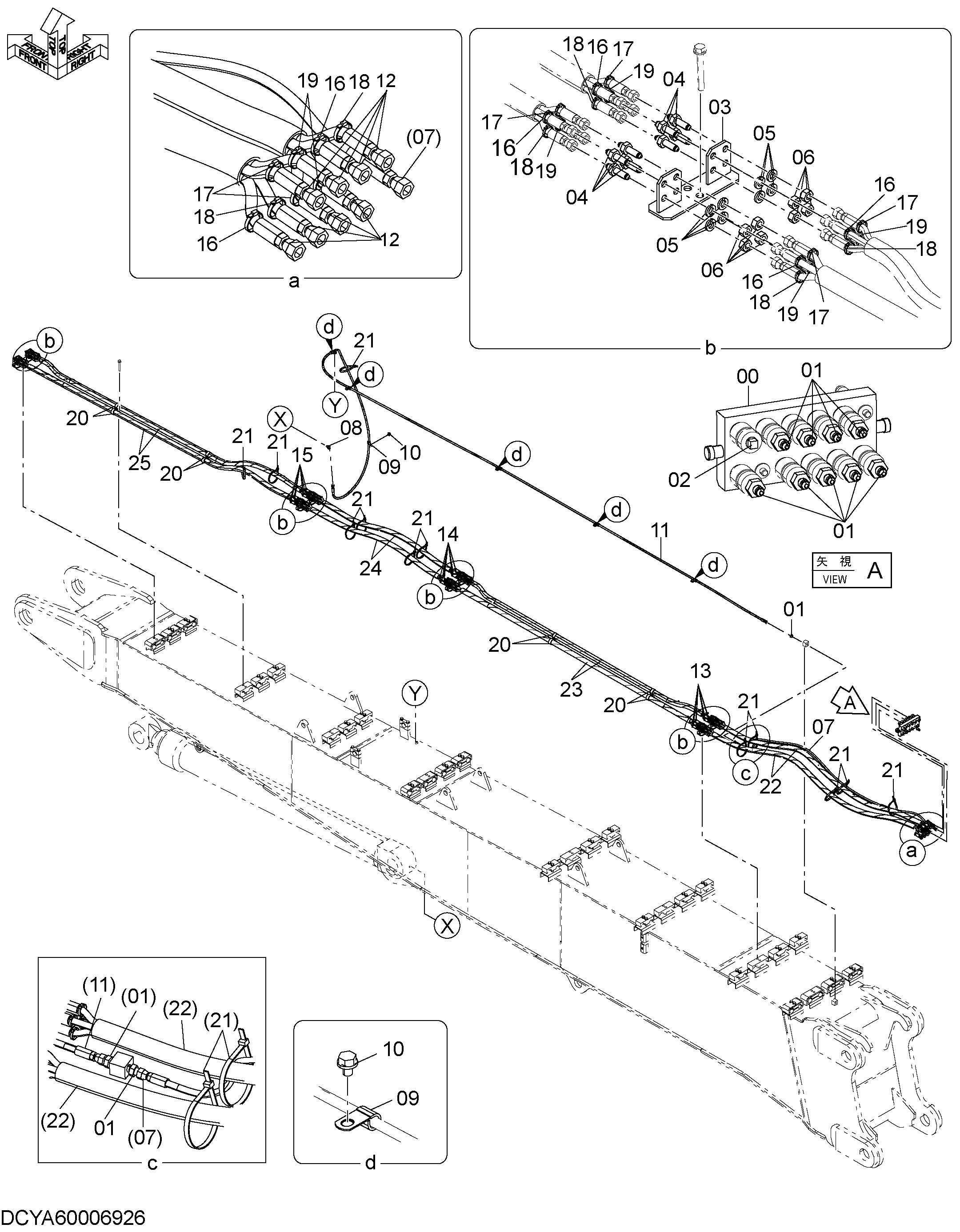

Заводская схема «Высокий вылет демонтажный передний трубопроводы системы смазки (9.0m верхний стрела )» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00007816 | Муфта | 1 |
| 01 | 4154651 | Адаптер | 11 |
| 02 | 94-2022 | Пробка | 1 |
| 03 | YA40005324 | Кронштейн | 4 |
| 04 | 4248117 | Адаптер | 32 |
| 05 | A590912 | Пружинная шайба | 32 |
| 06 | 4209198 | Гайка | 32 |
| 07 | YA60012365 | В сборе шланг | 1 |
| 07A | 4294432 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 5 |
| 08 | 4154656 | Угловой штуцер | 1 |
| 09 | 4190275 | Зажим | 6 |
| 10 | J271016 | Болт с шайбой | 6 |
| 10A | J901016 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | YA60012366 | В сборе шланг | 1 |
| 11A | YA00010326 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 14 |
| 12 | 4669115 | Шланг | 8 |
| 13 | 4269823 | Шланг | 8 |
| 14 | 4693352 | Шланг | 8 |
| 15 | 4661780 | Шланг | 8 |
| 16 | 4629639 | Ленточный зажим | 16 |
| 17 | 4629640 | Ленточный зажим | 16 |
| 18 | 4629641 | Ленточный зажим | 16 |
| 19 | 4629642 | Ленточный зажим | 16 |
| 20 | 4190264 | Зажим | 8 |
| 21 | 4121859 | Ленточный зажим | 16 |
| 22 | 4487204 | Защитный кожух | 2 |
| 23 | YA00010328 | Трубка корругатед | 2 |
| 24 | YA00010327 | Трубка корругатед | 2 |
| 25 | YA00010329 | Трубка корругатед | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
