Главная / HITACHI / HITACHI ZX470LCH-5B / Высокий вылет демонтажный передний шланг защита от разрыва клапан трубопроводы (9.0m верхний стрела)
Каталог запчастей HITACHI
Высокий вылет демонтажный передний шланг защита от разрыва клапан трубопроводы (9.0m верхний стрела) — HITACHI ZX470LCH-5B

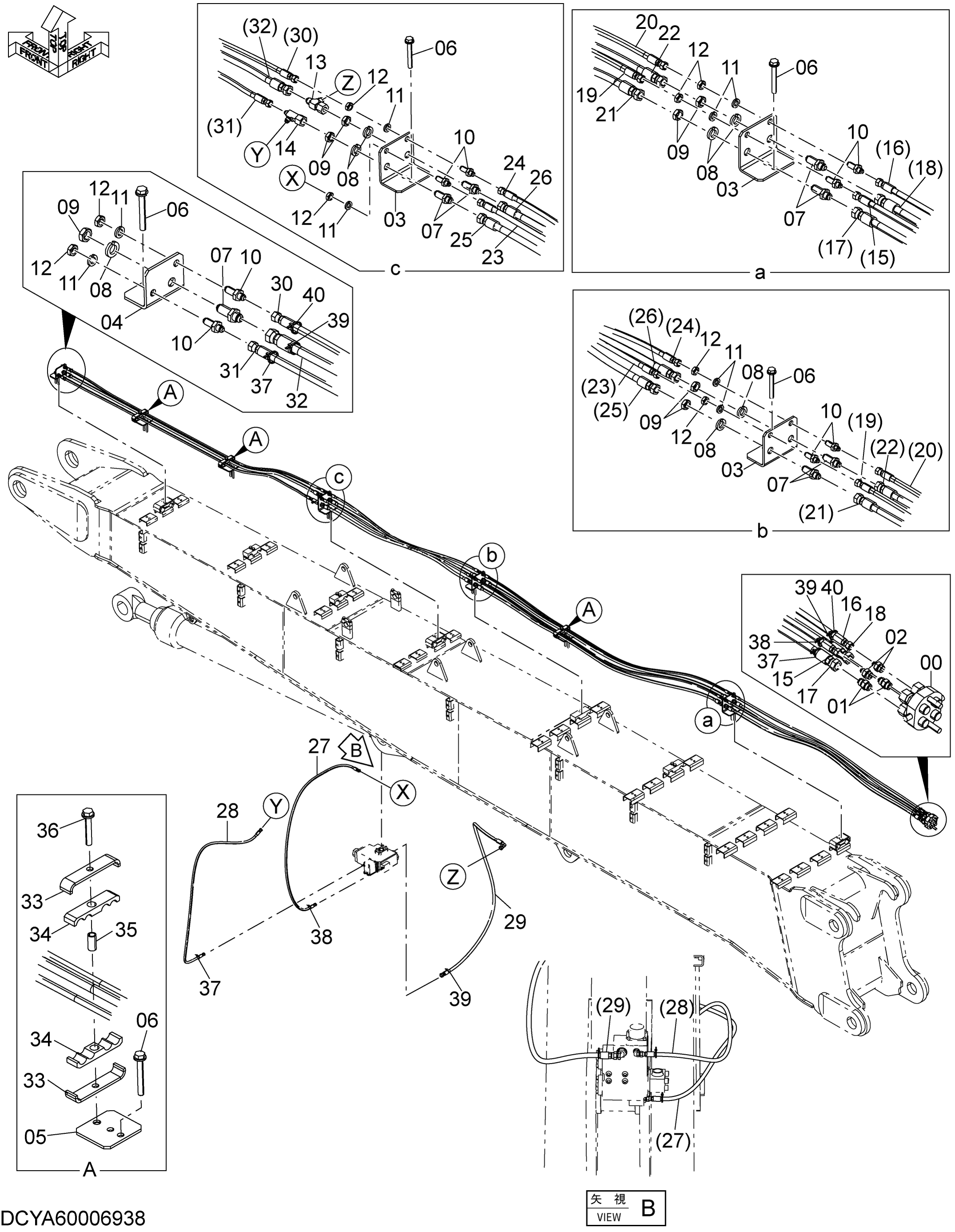

Заводская схема «Высокий вылет демонтажный передний шланг защита от разрыва клапан трубопроводы (9.0m верхний стрела)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00014641 | Муфта | 1 |
| 01 | 4236730 | Адаптер | 2 |
| 01A | U10778U | Уплотнительное кольцо | 1 |
| 02 | 4209765 | Адаптер | 2 |
| 02A | U10778U | Уплотнительное кольцо | 1 |
| 03 | YA00010005 | Кронштейн | 3 |
| 04 | 4725575 | Кронштейн | 1 |
| 05 | YA40000577 | Кронштейн | 3 |
| 06 | J271295 | Болт с шайбой | 14 |
| 06A | J901295 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | 4315207 | Адаптер | 7 |
| 08 | J257220 | Пружинная шайба | 7 |
| 09 | 4316589 | Гайка | 7 |
| 10 | 4202532 | Адаптер | 8 |
| 11 | A590914 | Пружинная шайба | 8 |
| 12 | 4202531 | Гайка | 8 |
| 13 | 4426339 | Соединительный штуцер | 1 |
| 14 | 4624066 | Соединительный штуцер | 1 |
| 15 | 9294884 | В сборе шланг | 1 |
| 15A | 4649637 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 6 |
| 16 | YA60016566 | В сборе шланг | 1 |
| 16A | 4649317 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 6 |
| 17 | YA60016567 | В сборе шланг | 1 |
| 17A | YA00010330 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 8 |
| 18 | YA60016568 | В сборе шланг | 1 |
| 18A | YA00010331 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 8 |
| 19 | YA60016569 | В сборе шланг | 1 |
| 19A | 4693143 | Шланг | 1 |
| 19B | 4327293 | Защитный кожух | 7 |
| 20 | YA60016570 | В сборе шланг | 1 |
| 20A | YA00010332 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 7 |
| 21 | YA60016571 | В сборе шланг | 1 |
| 21A | YA00010333 | Шланг | 1 |
| 21B | 4327293 | Защитный кожух | 9 |
| 22 | YA60016572 | В сборе шланг | 1 |
| 22A | 4677706 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 9 |
| 23 | YA60016573 | В сборе шланг | 1 |
| 23A | YA00010334 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 4 |
| 24 | YA60016574 | В сборе шланг | 1 |
| 24A | YA00010335 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 4 |
| 25 | YA60016575 | В сборе шланг | 1 |
| 25A | YA00010336 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 6 |
| 26 | YA60016576 | В сборе шланг | 1 |
| 26A | YA00010337 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 6 |
| 27 | YA60016577 | В сборе шланг | 1 |
| 27A | YA00010338 | Шланг | 1 |
| 27B | 4327294 | Защитный кожух | 6 |
| 28 | 9278081 | В сборе шланг | 1 |
| 28A | 4670804 | Шланг (DR) | 1 |
| 28B | 4327293 | Защитный кожух | 5 |
| 29 | YA60016578 | В сборе шланг | 1 |
| 29A | 4432237 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 7 |
| 30 | 9306094 | В сборе шланг | 1 |
| 30A | 4703931 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 5 |
| 31 | 9269645 | В сборе шланг | 1 |
| 31A | 4655941 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 5 |
| 32 | YA60008410 | В сборе шланг | 1 |
| 32A | YA00010339 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 8 |
| 33 | YA00002285 | Хомут | 6 |
| 34 | YA00010221 | Хомут шланга | 6 |
| 35 | 4642079 | Проставка | 3 |
| 36 | J271275 | Болт с шайбой | 3 |
| 36A | J901275 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 4629639 | Ленточный зажим | 3 |
| 38 | 4629640 | Ленточный зажим | 2 |
| 39 | 4629641 | Ленточный зажим | 3 |
| 40 | 4629642 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
