Электрооборудование (LL) — HITACHI ZX470LCH-5B

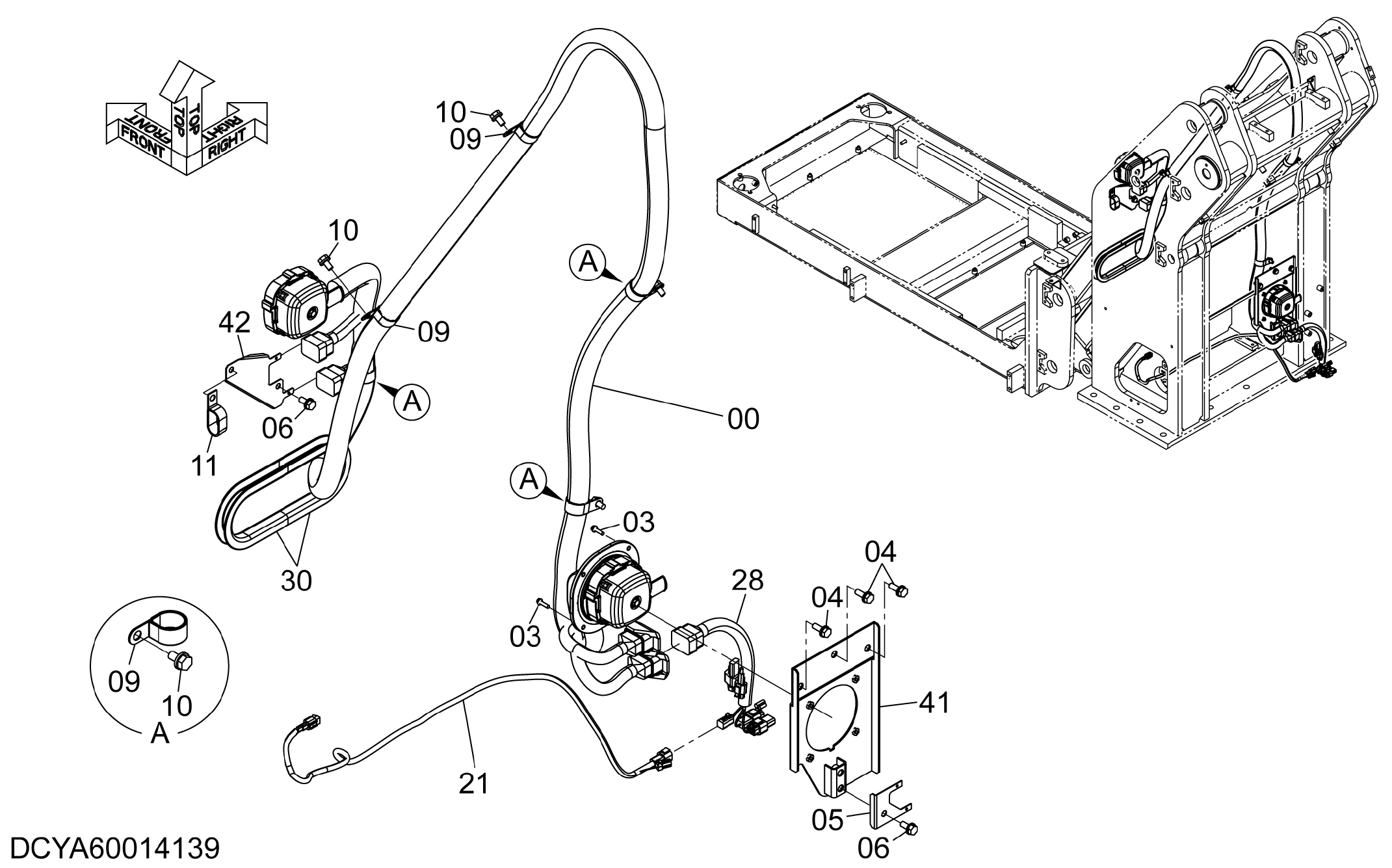

Заводская схема «Электрооборудование (LL)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1033721 | Жгут проводов | 1 |
| 03 | J460625 | Винт с шайбой | 4 |
| 04 | J271030 | Болт с шайбой | 3 |
| 04A | J901030 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 3119561 | Кронштейн | 1 |
| 06 | J271025 | Болт с шайбой | 2 |
| 06A | J901025 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | 4190291 | Зажим | 5 |
| 10 | J271020 | Болт с шайбой | 5 |
| 10A | J901020 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4192034 | Зажим | 1 |
| 21 | YA00019624 | Жгут проводов | 1 |
| 28 | 2054157 | Жгут проводов | 1 |
| 30 | 4720369 | Амортизатор | 2 |
| 41 | YA40007913 | Кронштейн | 1 |
| 42 | YA00011633 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
