Высокий вылет демонтажный передний гидролинии рабочего оборудования (2.4m средний рукоять) — HITACHI ZX470LCH-5B

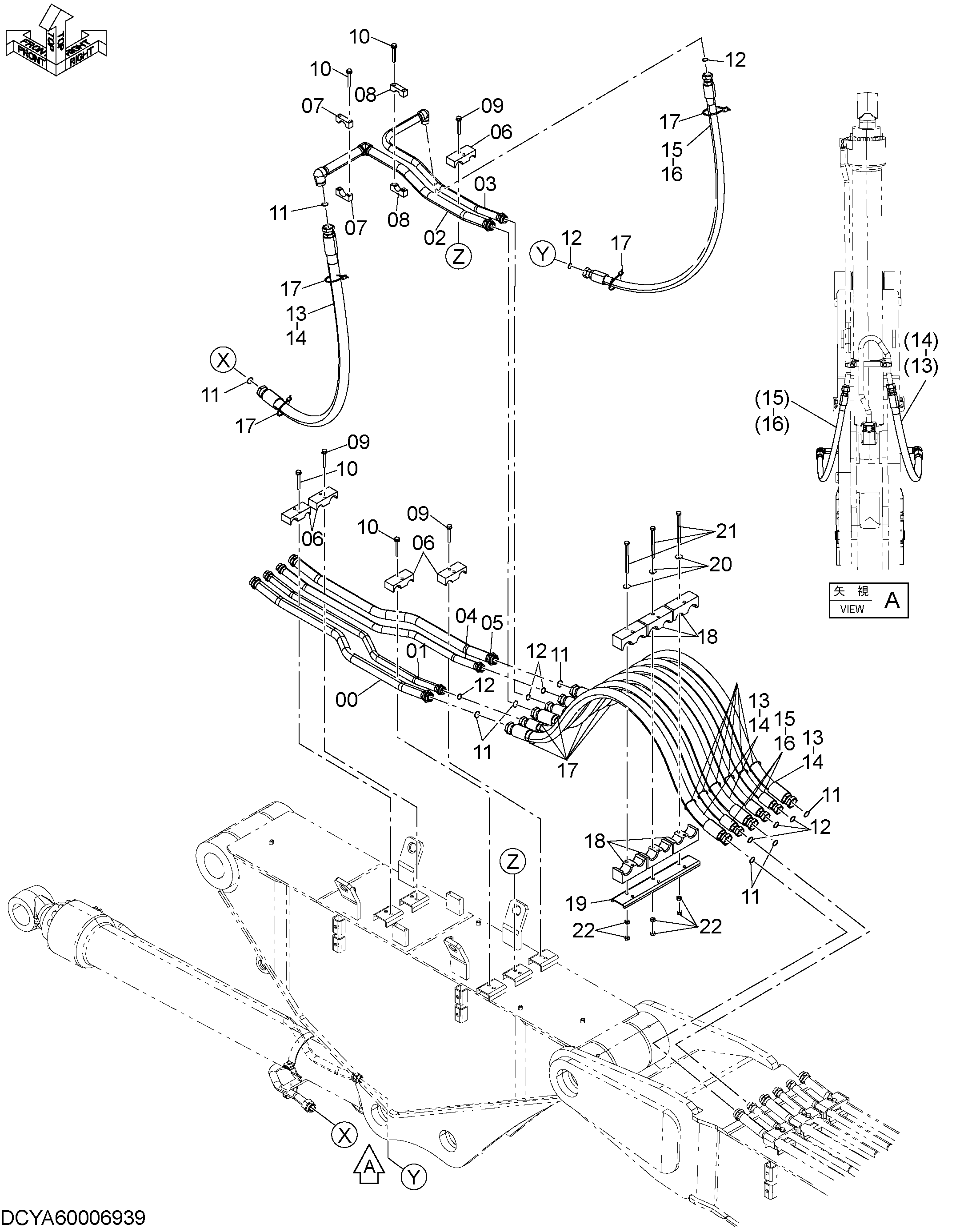

Заводская схема «Высокий вылет демонтажный передний гидролинии рабочего оборудования (2.4m средний рукоять)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40005228 | Трубка | 1 |
| 01 | YA40005230 | Трубка | 1 |
| 02 | YA40005232 | Трубка | 1 |
| 03 | YA40005233 | Трубка | 1 |
| 04 | YA40005231 | Трубка | 1 |
| 05 | YA40005229 | Трубка | 1 |
| 06 | 4249565 | Хомут трубки | 5 |
| 07 | 4334364 | Хомут трубки | 2 |
| 08 | 4334363 | Хомут трубки | 2 |
| 09 | J271285 | Болт с шайбой | 6 |
| 09A | J901285 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271290 | Болт с шайбой | 8 |
| 10A | J901290 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4187329 | Уплотнительное кольцо | 8 |
| 12 | 4187328 | Уплотнительное кольцо | 8 |
| 13 | 4613480 | Шланг | 4 |
| 14 | YA00009902 | Защита шланга | 4 |
| 15 | 4286875 | Шланг | 4 |
| 16 | YA00009901 | Защита шланга | 4 |
| 17 | 4121859 | Ленточный зажим | 16 |
| 18 | 4706615 | Хомут | 6 |
| 19 | YA00009724 | Опора | 1 |
| 20 | 449490 | Плоская шайба | 6 |
| 21 | J901211 | Болт | 6 |
| 22 | J950012 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
