Радиатор — HITACHI ZX470LCH-5B

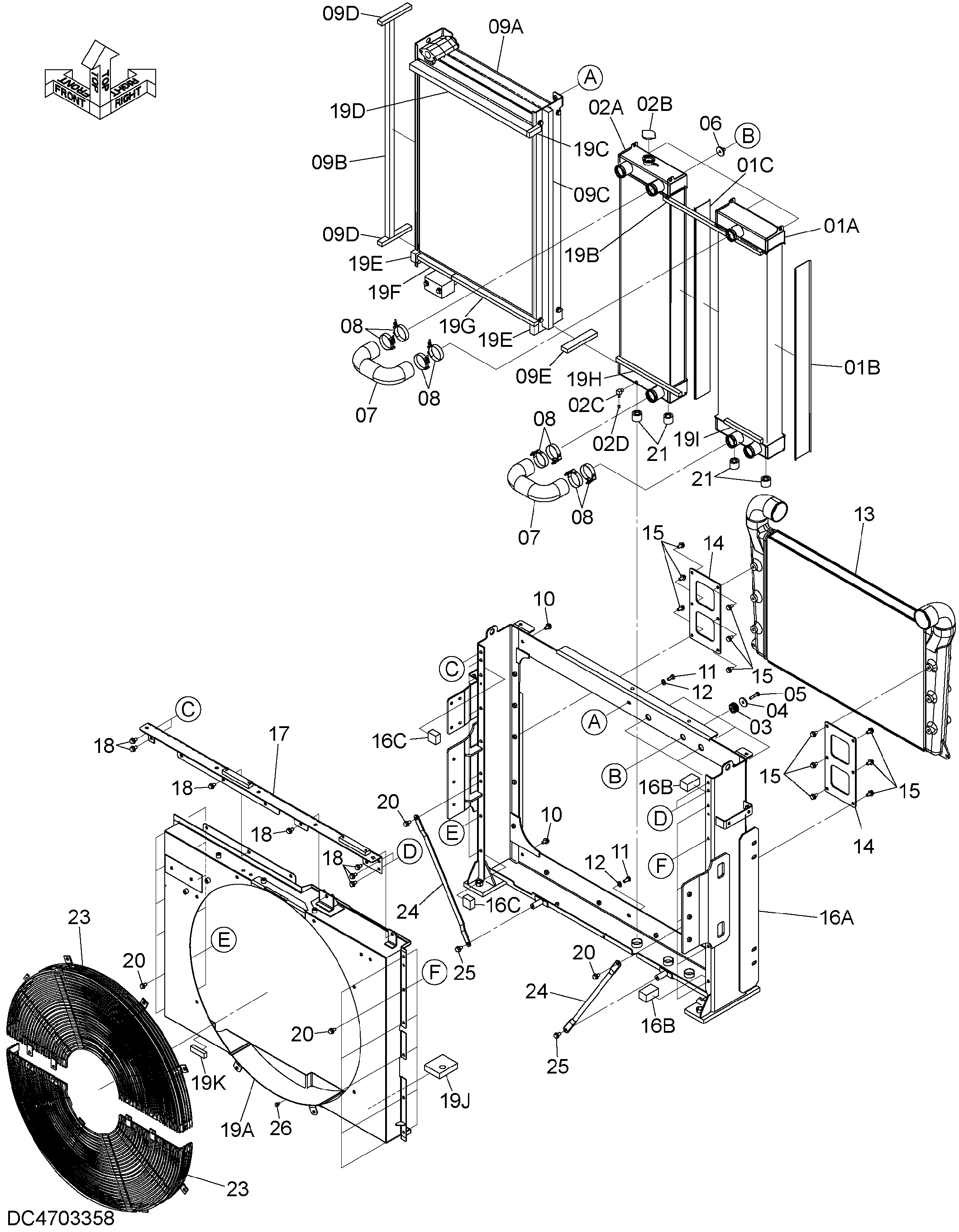

Заводская схема «Радиатор» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4703358 | Радиатор | 1 | |
| 01 | YA00004871 | Коре радиатор | 1 |
| 01A | XB00001606 | Коре радиатор | 1 |
| 01B | XB00001604 | Манжета | 1 |
| 01C | XB00001605 | Манжета | 1 |
| 02 | YA00004872 | Коре радиатор | 1 |
| 02A | XB00001607 | Коре радиатор | 1 |
| 02B | 4152858 | Колпачок | 1 |
| 02C | 4201253 | Пробка дренажный | 1 |
| 02D | XB00001608 | Колпачок | 1 |
| 03 | 4697753 | Амортизатор | 4 |
| 04 | 4697752 | Шайба | 4 |
| 05 | 4697745 | Болт | 4 |
| 06 | 4697755 | Втулка | 4 |
| 07 | 4654984 | Шланг | 2 |
| 08 | 4655018 | Хомут | 8 |
| 09 | YA00004879 | Масляный радиатор | 1 |
| 09A | XB00001613 | Масляный радиатор | 1 |
| 09B | XB00001609 | Манжета | 1 |
| 09C | XB00001610 | Манжета | 1 |
| 09D | XB00001611 | Манжета | 2 |
| 09E | XB00001612 | Манжета | 1 |
| 10 | 4662026 | Болт с шайбой | 2 |
| 11 | 4488400 | Болт | 2 |
| 12 | 4672098 | Шайба | 2 |
| 13 | YA00004877 | Радиатор | 1 |
| 14 | XB00001559 | Пластина | 2 |
| 15 | 4662026 | Болт с шайбой | 12 |
| 16 | XB00001614 | Рама | 1 |
| 16A | XB00001615 | Рама | 1 |
| 16B | XB00001616 | Манжета | 2 |
| 16C | XB00001617 | Манжета | 2 |
| 17 | XB00001560 | Кронштейн | 1 |
| 18 | 4662026 | Болт с шайбой | 9 |
| 19 | XB00001561 | Кожух | 1 |
| 19A | XB00001562 | Кожух | 1 |
| 19B | XB00001618 | Манжета | 1 |
| 19C | XB00001619 | Манжета | 1 |
| 19D | XB00001620 | Манжета | 1 |
| 19E | XB00001621 | Манжета | 2 |
| 19F | XB00001622 | Манжета | 1 |
| 19G | XB00001623 | Манжета | 1 |
| 19H | XB00001624 | Манжета | 1 |
| 19I | XB00001625 | Манжета | 1 |
| 19J | XB00001626 | Манжета | 1 |
| 19K | XB00001627 | Манжета | 1 |
| 20 | 4662026 | Болт с шайбой | 14 |
| 21 | 4664900 | Амортизатор | 4 |
| 23 | XB00001563 | Защита вентилятор | 2 |
| 24 | XB00001564 | Стойка | 2 |
| 25 | 4662026 | Болт с шайбой | 2 |
| 26 | XB00001687 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
