Гидромолот, гидроножницы трубопроводы (основной)(1) — HITACHI ZX470LCH-5B

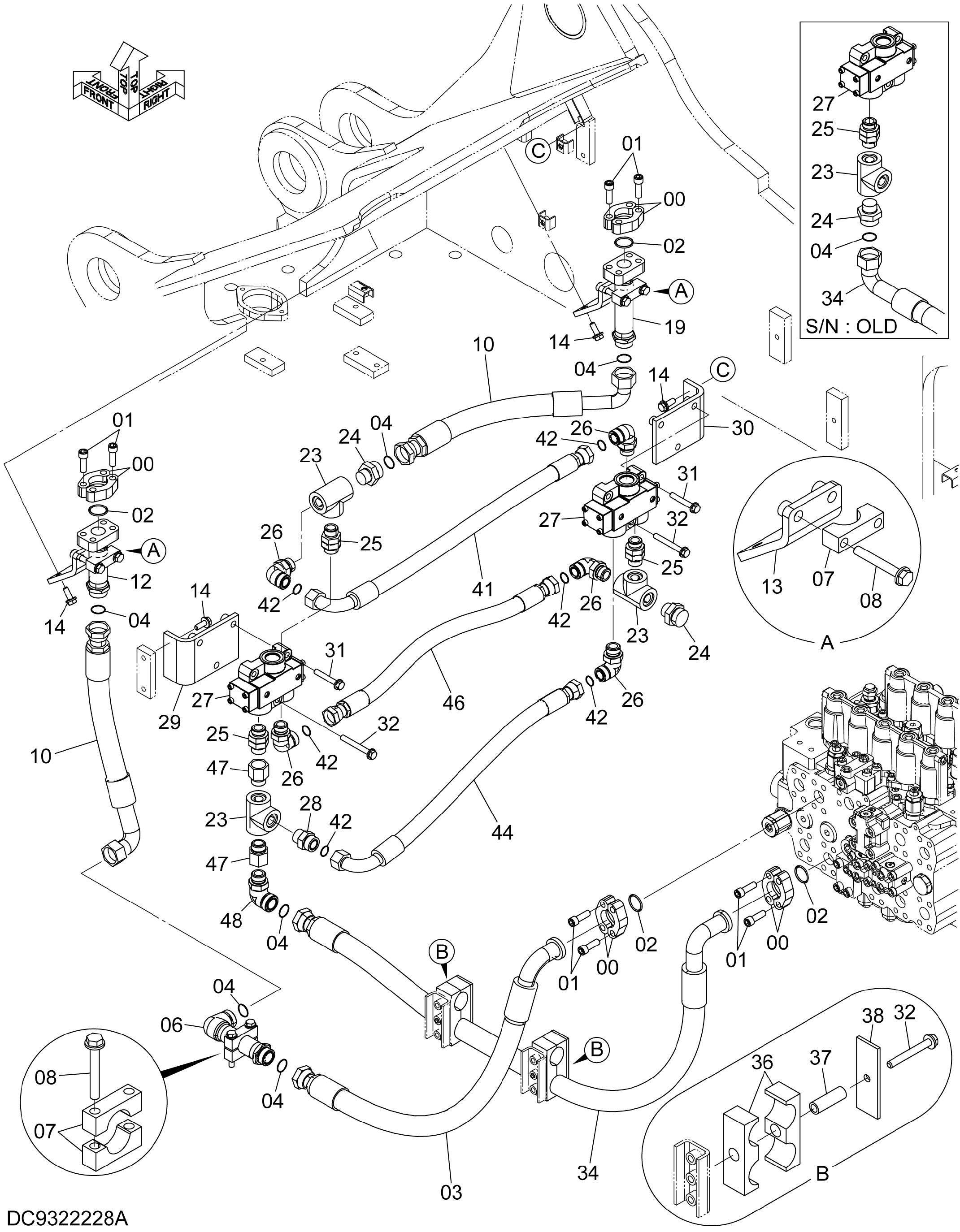

Заводская схема «Гидромолот, гидроножницы трубопроводы (основной)(1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4089703 | Разъёмный фланец | 8 |
| 01 | M341445 | Болт с внутренним шестигранником | 16 |
| 02 | 4508805 | Уплотнительное кольцо | 4 |
| 03 | 4722470 | Шланг | 1 |
| 04 | 4187329 | Уплотнительное кольцо | 6 |
| 06 | 9773269 | Трубка | 1 |
| 07 | 4334364 | Хомут трубки | 4 |
| 08 | J271290 | Болт с шайбой | 6 |
| 08A | J901290 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 4681096 | Шланг | 2 |
| 12 | 9773270 | Трубка | 1 |
| 13 | 9773271 | Кронштейн | 2 |
| 14 | J271235 | Болт с шайбой | 8 |
| 14A | J901235 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 19 | 9767209 | Трубка | 1 |
| 23 | 4371317 | Тройник | 3 |
| 24 | A853180 | Адаптер | 3 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | A853180 | Адаптер | 2 |
| 24A | 4506429 | Уплотнительное кольцо | 1 |
| 25 | 4436616 | Адаптер | 3 |
| 25A | 4506429 | Уплотнительное кольцо | 2 |
| 26 | A853388 | Угловой штуцер | 5 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4626057 | Клапан селектор | 2 |
| 28 | A853188 | Адаптер | 1 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 8107757 | Кронштейн | 1 |
| 30 | 8107758 | Кронштейн | 1 |
| 31 | J271280 | Болт с шайбой | 4 |
| 31A | J901280 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | J271200 | Болт с шайбой | 4 |
| 32A | J901200 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 34 | 4722471 замена: YA00020144 | Шланг | 1 |
| 34 | YA00020144 | Шланг | 1 |
| 36 | 4215878 | Хомут шланга | 4 |
| 37 | 4215879 | Проставка | 2 |
| 38 | 4215880 | Пластина | 2 |
| 41 | 4675987 | Шланг | 1 |
| 42 | 4187328 | Уплотнительное кольцо | 6 |
| 44 | 4639953 | Шланг | 1 |
| 46 | 4223509 | Шланг | 1 |
| 47 | 4204973 | Апаптер S | 2 |
| 47A | 4506429 | Уплотнительное кольцо | 1 |
| 48 | A853380 | Угловой штуцер | 1 |
| 48A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
