Крышка (1) — HITACHI ZX470LCH-5B

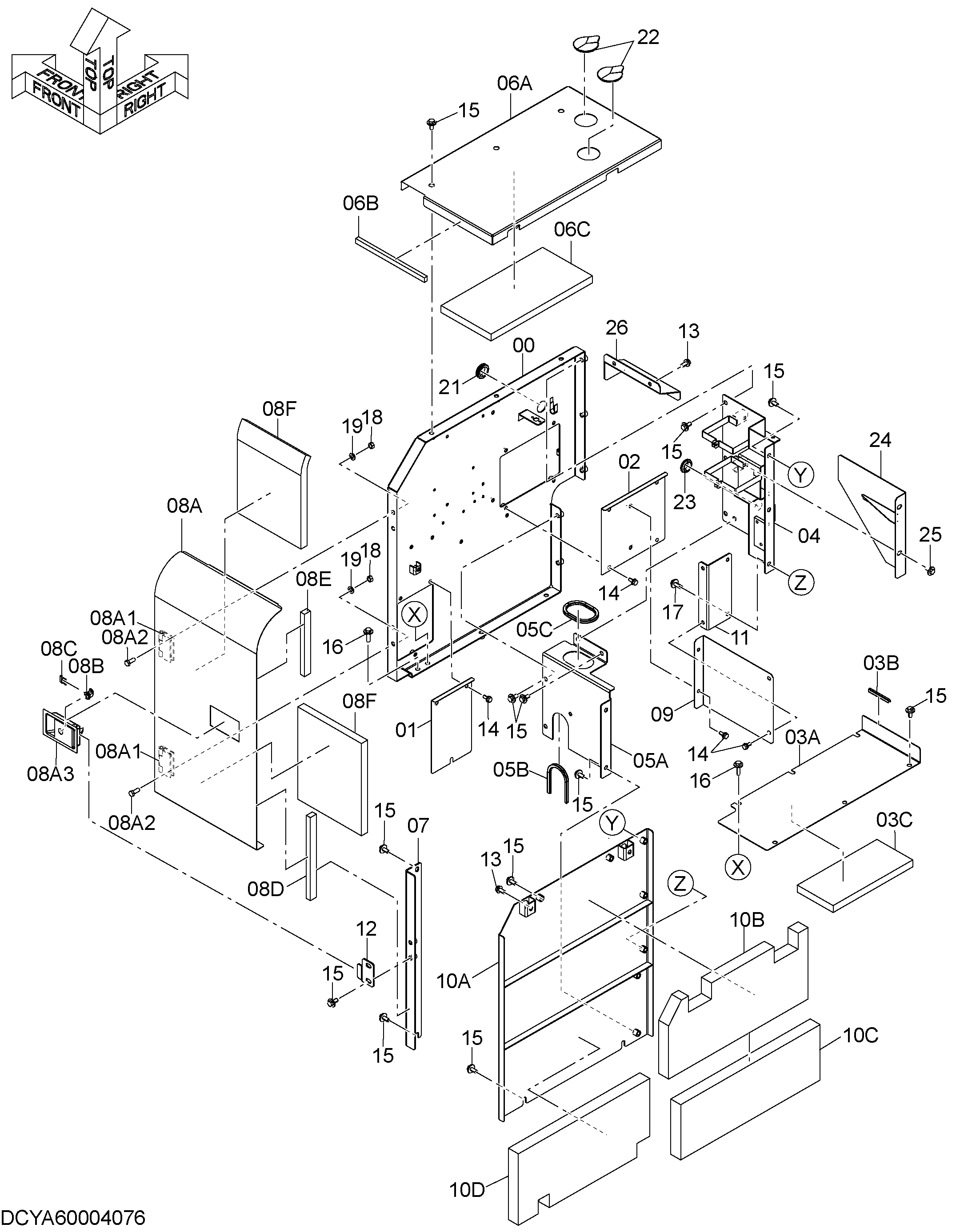

Заводская схема «Крышка (1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7060259 | Крышка | 1 |
| 01 | 4702551 | Крышка | 1 |
| 02 | YA40002949 | Крышка | 1 |
| 03 | YA60004371 | Крышка | 1 |
| 03A | YA00005476 | Крышка | 1 |
| 03B | 4653309 | Резиновая прокладка | 1 |
| 03C | 4718793 | Резиновая прокладка | 1 |
| 04 | YA40000315 | Крышка | 1 |
| 05 | YA60003216 | Крышка | 1 |
| 05A | YA40002951 | Крышка | 1 |
| 05B | 4714039 | Резиновая прокладка | 1 |
| 05C | YA00004564 | Трим | 1 |
| 06 | YA60001200 | Крышка | 1 |
| 06A | YA40000323 | Крышка | 1 |
| 06B | 4723058 | Резиновая прокладка | 1 |
| 06C | YA00002072 | Резиновое уплотнение | 1 |
| 07 | 7048931 | Кронштейн | 1 |
| 08 | 7060291 | Дверь | 1 |
| 08A | 6028495 | Дверь | 1 |
| 08A1 | 3072015 | Петля | 2 |
| 08A2 | J901230 | Болт | 4 |
| 08A3 | 4409395 | Замок | 1 |
| 08B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 08C | 4461342 | Зажим | 1 |
| 08D | 4718566 | Резиновая прокладка | 1 |
| 08E | 4718567 | Резиновая прокладка | 1 |
| 08F | YA00001060 | Резиновая прокладка | 2 |
| 09 | YA00004523 | Крышка | 1 |
| 10 | 9773333 | Крышка | 1 |
| 10A | 7053441 | Крышка | 1 |
| 10B | 4722990 | Резиновая прокладка | 1 |
| 10C | 4720315 | Резиновая прокладка | 1 |
| 10D | 4722991 | Резиновая прокладка | 1 |
| 11 | YA40002950 | Крышка | 1 |
| 12 | 4454860 | Ограничитель | 1 |
| 13 | J271230 | Болт с шайбой | 4 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271025 | Болт с шайбой | 11 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J281230 | Болт с шайбой | 25 |
| 15A | J901230 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 16 | J281245 | Болт с шайбой | 3 |
| 16A | J901245 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | J281235 | Болт с шайбой | 2 |
| 17A | J901235 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 18 | J950012 | Гайка | 4 |
| 19 | J222012 | Шайба | 4 |
| 21 | 4210485 | Резиновая втулка | 1 |
| 22 | 3058180 | Резиновая втулка | 2 |
| 23 | 4380440 | Резиновая втулка | 1 |
| 24 | YA40000773 | Крышка | 1 |
| 25 | J281025 | Болт с шайбой | 2 |
| 25A | J901025 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 26 | YA40008070 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
