Высокий вылет демонтажный передний гидролинии рабочего оборудования (8.0m рукоять) — HITACHI ZX470LCH-5B

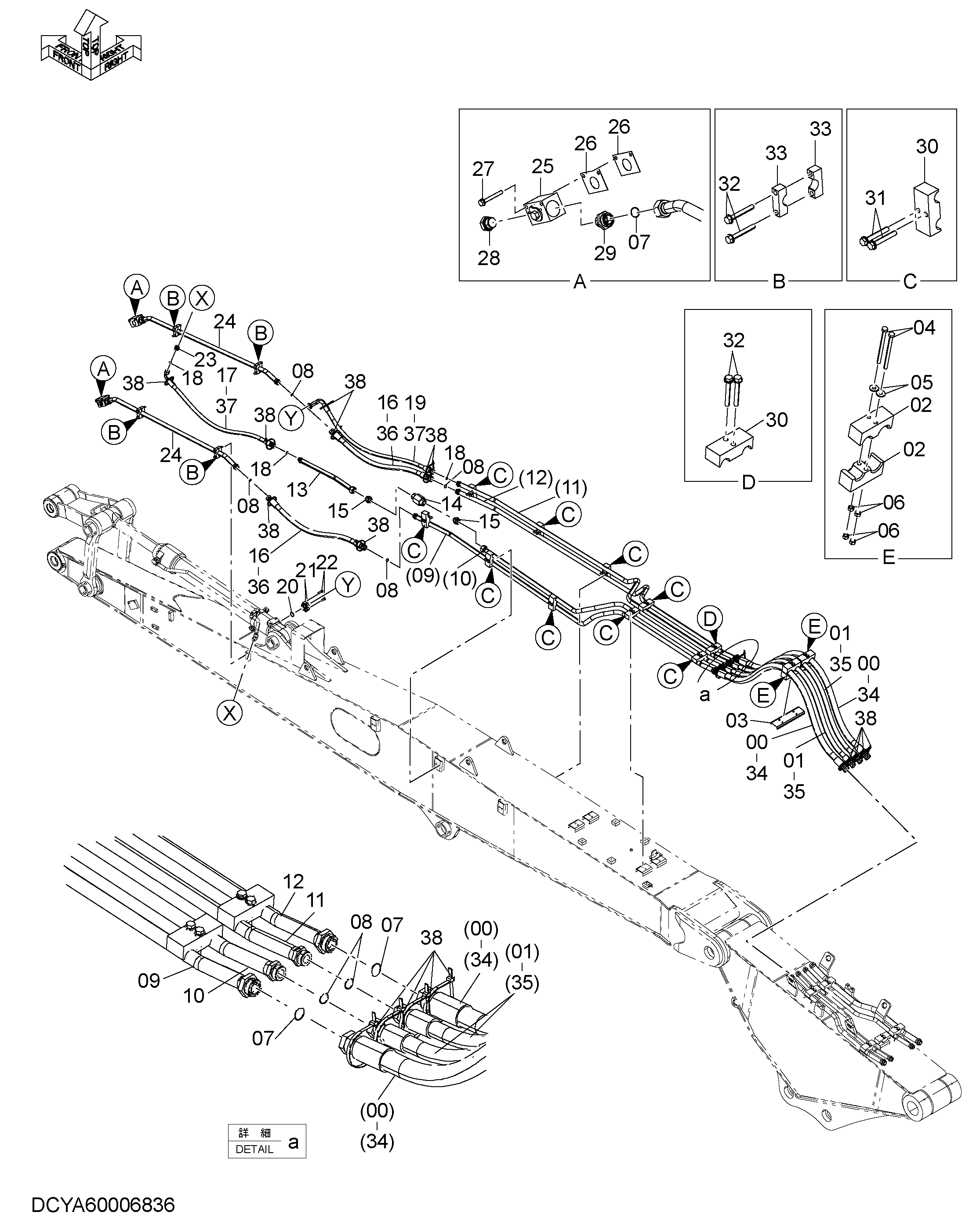

Заводская схема «Высокий вылет демонтажный передний гидролинии рабочего оборудования (8.0m рукоять)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4691503 | Шланг | 2 |
| 01 | 4281166 | Шланг | 2 |
| 02 | 4706615 | Хомут | 4 |
| 03 | YA00009561 | Опора | 1 |
| 04 | J901211 | Болт | 4 |
| 05 | 449490 | Плоская шайба | 4 |
| 06 | J950012 | Гайка | 8 |
| 07 | 4187329 | Уплотнительное кольцо | 6 |
| 08 | 4187328 | Уплотнительное кольцо | 6 |
| 09 | YA40006535 | Трубка | 1 |
| 10 | YA40006536 | Трубка | 1 |
| 11 | YA40006537 | Трубка | 1 |
| 12 | YA40006538 | Трубка | 1 |
| 13 | YA40006539 | Трубка | 1 |
| 14 | 9075046 | Клапан замедленного возврата | 1 |
| 15 | A853180 | Адаптер | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4662954 | Шланг | 2 |
| 17 | YA00009557 | Шланг | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 3 |
| 19 | YA00009556 | Шланг | 1 |
| 20 | 966993 | Уплотнительное кольцо | 1 |
| 21 | 4085560 | Разъёмный фланец | 2 |
| 22 | J781240 | Болт с внутренним шестигранником | 4 |
| 23 | A853166 | Адаптер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 9766830 | Трубка | 2 |
| 25 | 4447675 | Запорный клапан | 2 |
| 26 | YA00009004 | Регулировочная шайба | 4 |
| 27 | J271085 | Болт с шайбой | 4 |
| 27A | J901085 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | A885008 | Пробка | 2 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4205196 | Адаптер | 2 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4487201 | Хомут трубки | 10 |
| 31 | J271285 | Болт с шайбой | 18 |
| 31A | J901285 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 32 | J271290 | Болт с шайбой | 10 |
| 32A | J901290 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 4334363 | Хомут трубки | 8 |
| 34 | YA00009560 | Защита шланга | 2 |
| 35 | YA00009559 | Защита шланга | 2 |
| 36 | YA00009558 | Защита шланга | 2 |
| 37 | 4686390 | Защита шланга | 2 |
| 38 | 4121859 | Ленточный зажим | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
