Нижний стрела нижний стрела (4.1m) — HITACHI ZX470LCH-5B

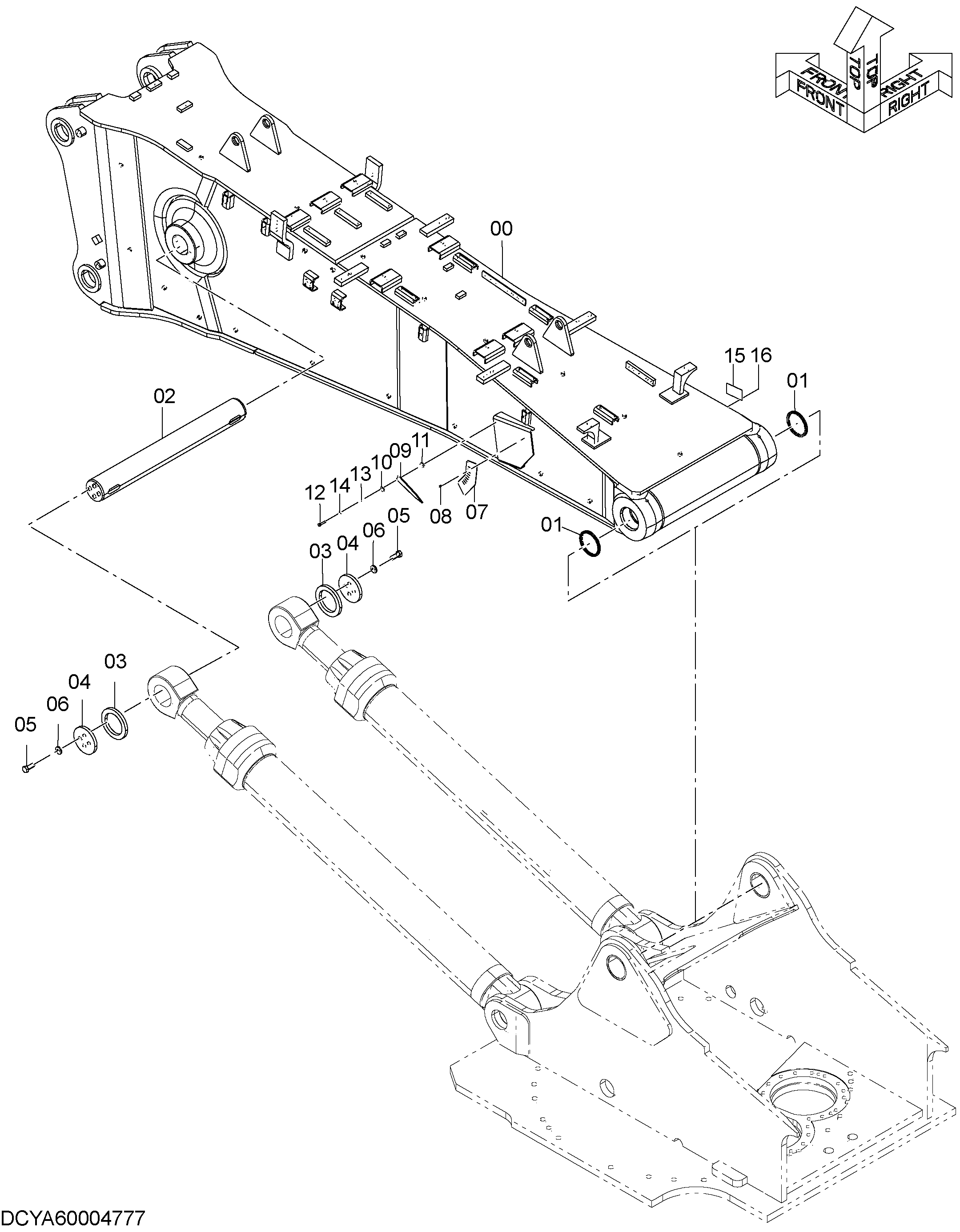

Заводская схема «Нижний стрела нижний стрела (4.1m)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004703 | Стрела нижний | 1 |
| 01 | 4251752 | Пылезащитное уплотнение | 2 |
| 02 | 3104745 | Палец | 1 |
| 03 | 4040931 | Шайба | 2 |
| 04 | 4117700 | Ограничитель | 2 |
| 05 | J912050 | Болт | 8 |
| 06 | J222020 | Шайба | 8 |
| 07 | YA00012177 | Информационная табличка | 1 |
| 08 | J650614 | Винт | 4 |
| 09 | YA00007271 | Поинтер | 1 |
| 10 | 4475950 | Проставка | 1 |
| 11 | 4475951 | Шайба | 1 |
| 12 | J900840 | Болт | 1 |
| 13 | A590108 | Плоская шайба | 1 |
| 14 | A590908 | Пружинная шайба | 1 |
| 16 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
