Экскаватор передний гидролинии рабочего оборудования (4.0m верхний стрела) — HITACHI ZX470LCH-5B

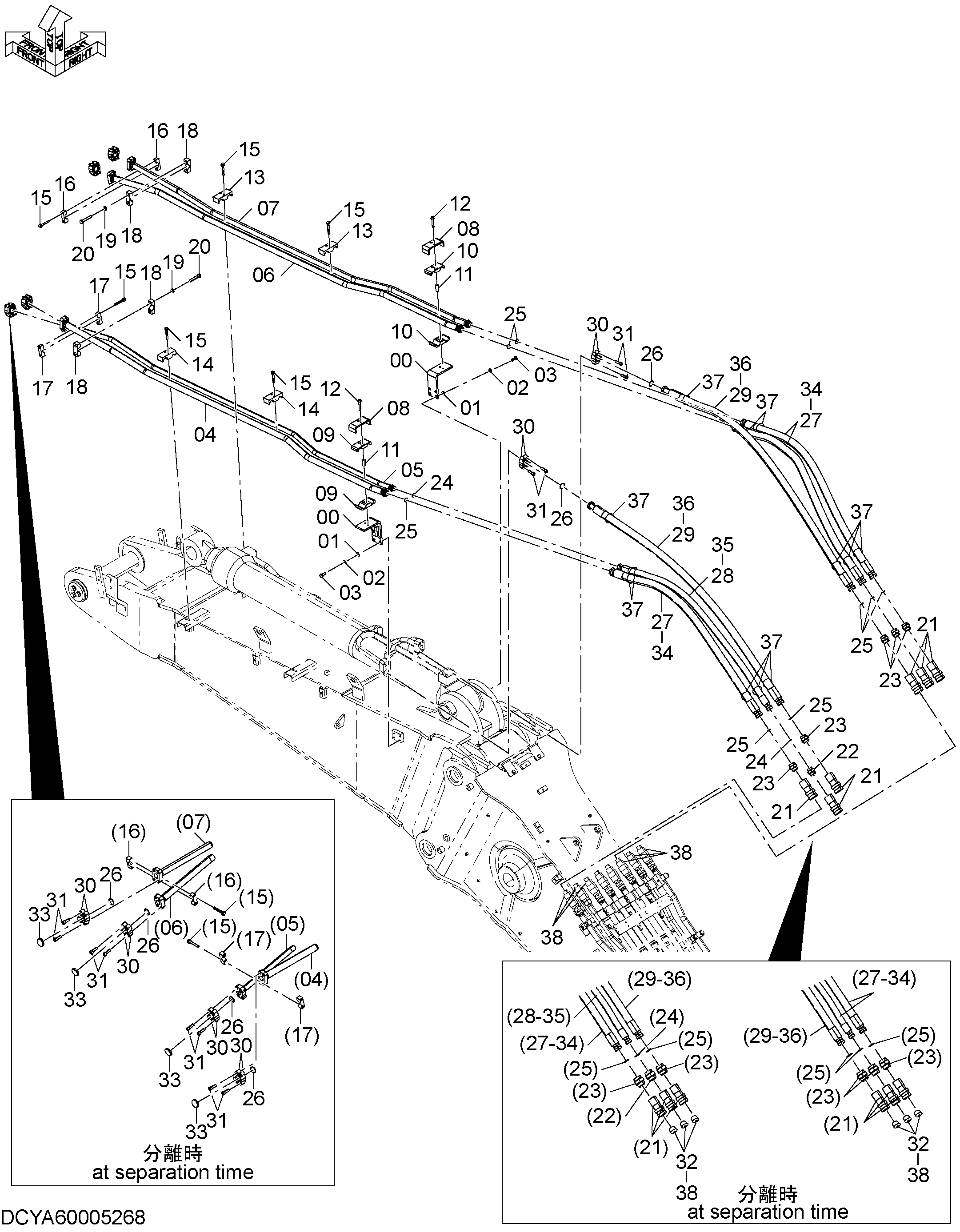

Заводская схема «Экскаватор передний гидролинии рабочего оборудования (4.0m верхний стрела)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	YA40004770	Кронштейн	2
01	A590114	Плоская шайба	8
02	A590914	Пружинная шайба	8
03	J901435	Болт	8
04	YA40004824	Трубка	1
05	YA40004825	Трубка	1
06	YA40004826	Трубка	1
07	YA40004827	Трубка	1
08	4304481	Хомут трубки	2
09	4304482	Кланп	2
10	4337125	Хомут	2
11	4304539	Проставка	4
12	J271280	Болт с шайбой	4
13	4205816	Хомут трубки	2
14	4249565	Хомут трубки	2
15	J271290	Болт с шайбой	12
16	4334364	Хомут трубки	2
17	4334363	Хомут трубки	2
18	4610222	Хомут трубки	4
19	A590916	Пружинная шайба	4
20	J901695	Болт	4
21	4665540	Самоуплотняющееся соединение	6
22	A853108	Адаптер	1
23	A853100	Адаптер	5
24	4187328	Уплотнительное кольцо	2
25	4187329	Уплотнительное кольцо	8
26	4508805	Уплотнительное кольцо	6
27	4650195	Шланг	3
28	4650194	Шланг	1
29	YA00008417	Шланг	2
30	4089703	Разъёмный фланец	12
31	M341445	Болт с внутренним шестигранником	24
32	4654945	Ленточный зажим	6
33	4336672	Крышка	4
34	YA00009902	Защита шланга	3
35	YA00009901	Защита шланга	1
36	YA00009963	Защита шланга	2
37	4121859	Ленточный зажим	12
38	4719674	Колпачок	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
