Высокий вылет демонтажный передний трубопроводы системы смазки (8.0m рукоять) — HITACHI ZX470LCH-5B

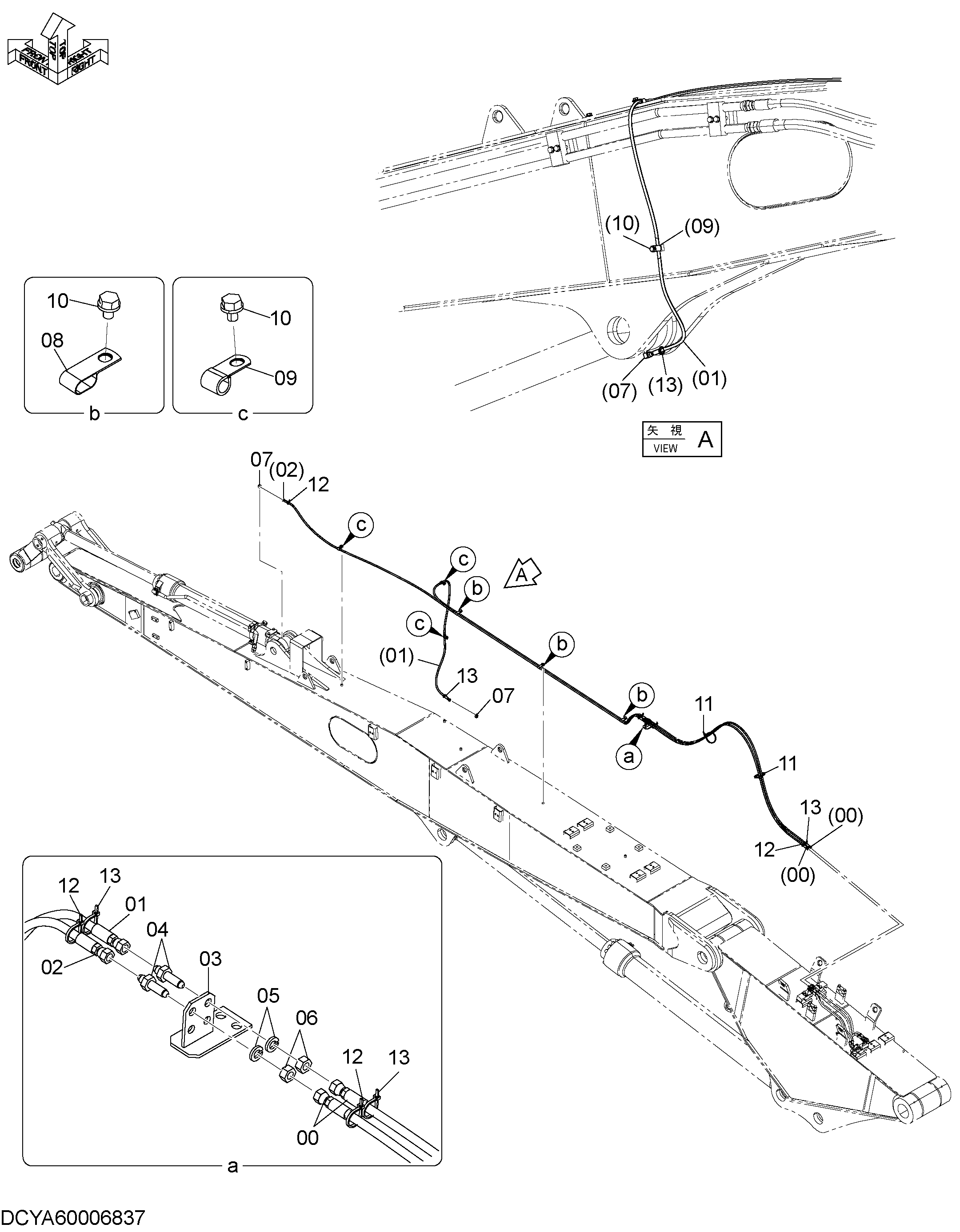

Заводская схема «Высокий вылет демонтажный передний трубопроводы системы смазки (8.0m рукоять)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60006921 | В сборе шланг | 2 |
| 00A | 4269823 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 01 | YA60006922 | В сборе шланг | 1 |
| 01A | 4732600 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 9 |
| 02 | YA60011051 | В сборе шланг | 1 |
| 02A | 4669410 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 10 |
| 03 | YA40005323 | Кронштейн | 1 |
| 04 | 4248117 | Адаптер | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 06 | 4209198 | Гайка | 2 |
| 07 | 4256211 | Угловой штуцер | 2 |
| 08 | 4190292 | Зажим | 3 |
| 09 | 4190275 | Зажим | 3 |
| 10 | J271016 | Болт с шайбой | 6 |
| 10A | J901016 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4121859 | Ленточный зажим | 2 |
| 12 | 4629639 | Ленточный зажим | 4 |
| 13 | 4629640 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
