Гидромолот, гидроножницы трубопроводы (MB)(2) — HITACHI ZX470LCH-5B

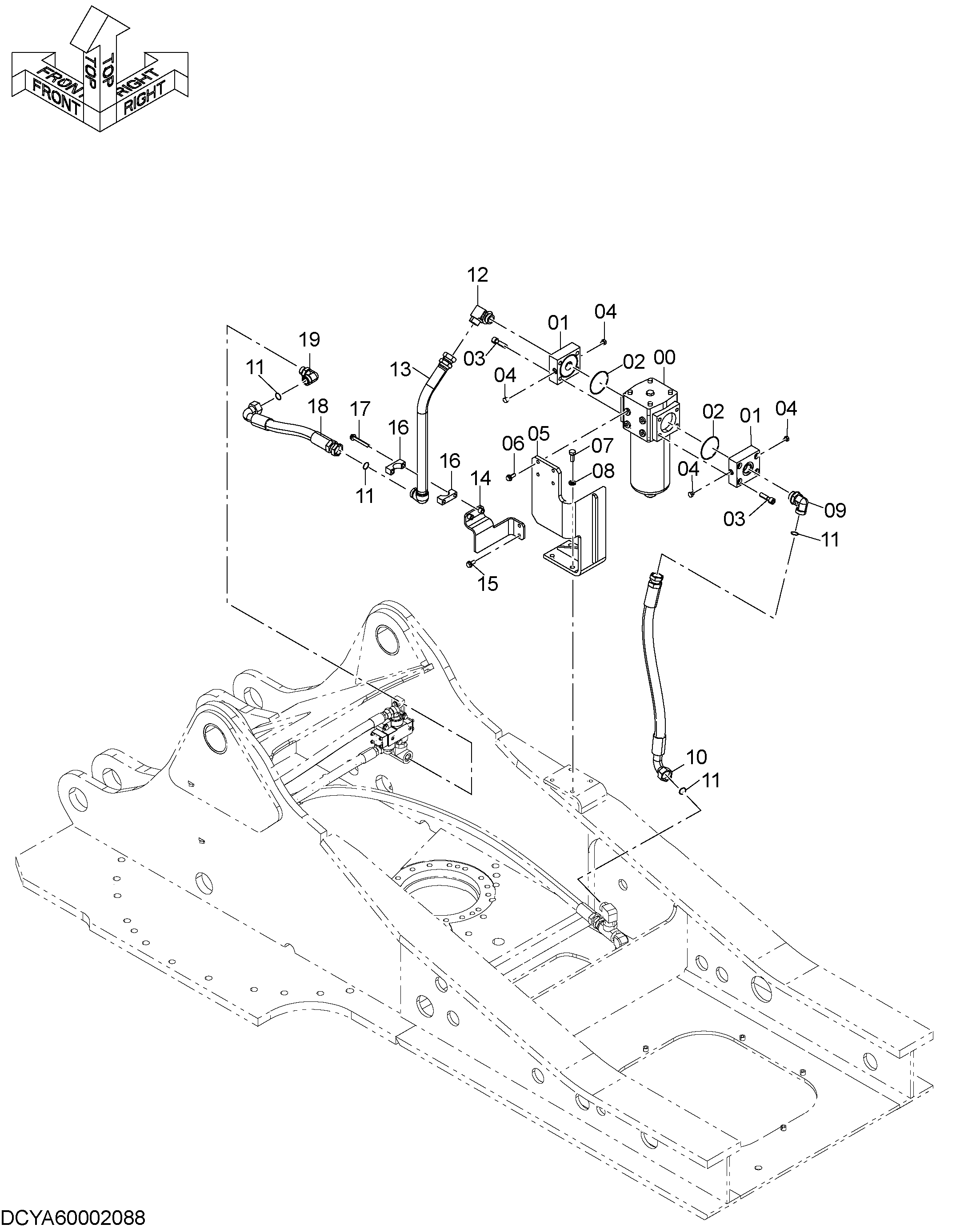

Заводская схема «Гидромолот, гидроножницы трубопроводы (MB)(2)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4343540 | Фильтр | 1 |
| 01 | 3065589 | Фланец трубка | 2 |
| 02 | A811100 | Уплотнительное кольцо | 2 |
| 03 | M341660 | Болт с внутренним шестигранником | 8 |
| 04 | 4093624 | Пробка | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | YA40002017 | Кронштейн | 1 |
| 06 | J271235 | Болт с шайбой | 4 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J901640 | Болт | 4 |
| 08 | A590916 | Пружинная шайба | 4 |
| 09 | A853300 | Угловой штуцер | 1 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | YA00003103 | Шланг | 1 |
| 11 | 4187329 | Уплотнительное кольцо | 4 |
| 12 | 4169593 | Угловой штуцер | 1 |
| 12A | 970860 | Уплотнительное кольцо | 1 |
| 13 | YA40002008 | Трубка | 1 |
| 14 | YA40002009 | Кронштейн | 1 |
| 15 | J271230 | Болт с шайбой | 2 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4334364 | Хомут трубки | 2 |
| 17 | J271295 | Болт с шайбой | 2 |
| 17A | J901295 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4674777 | Шланг | 1 |
| 19 | A853380 | Угловой штуцер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
