Гидрораспределитель (4/4) — HITACHI ZX470LCH-5B

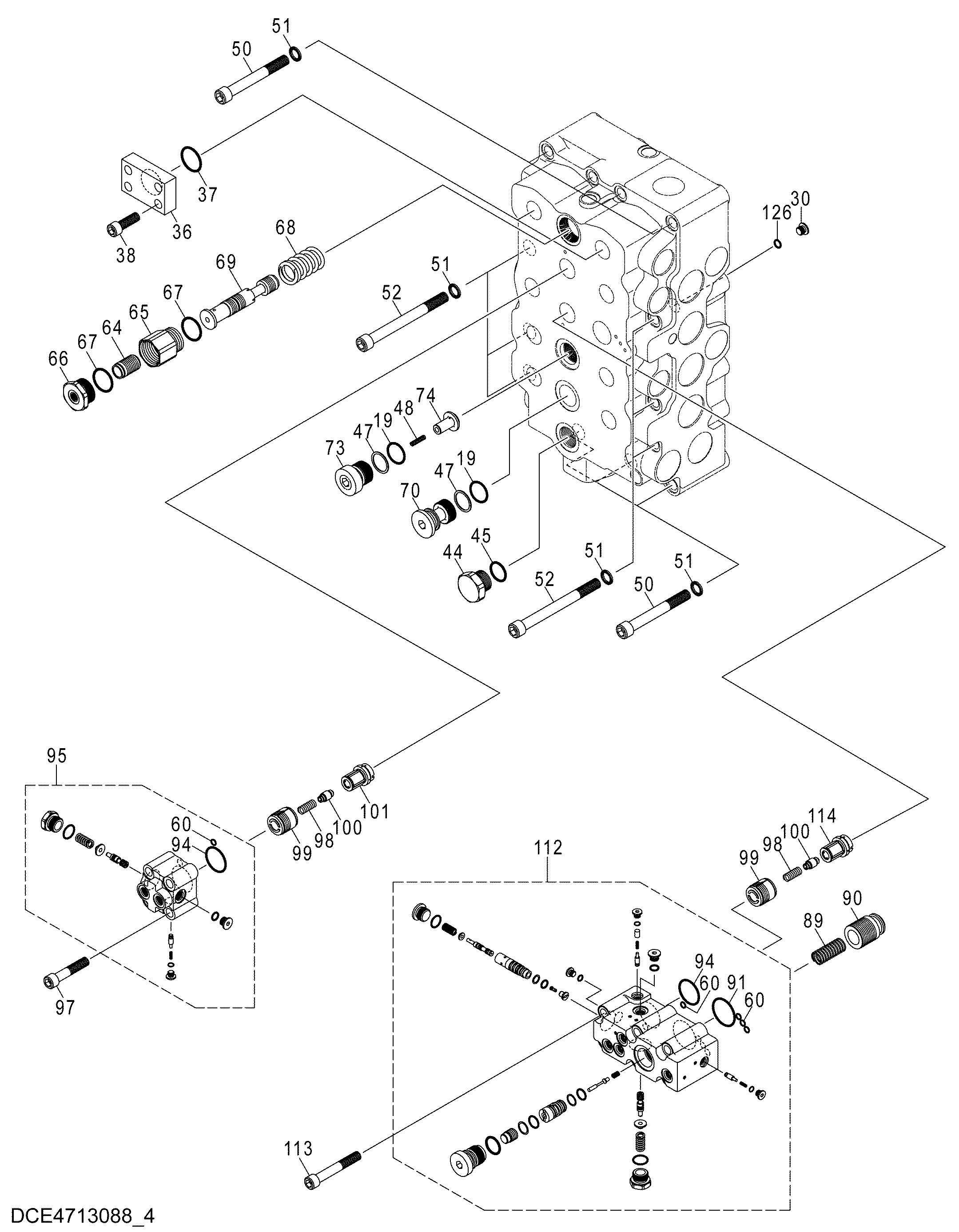

Заводская схема «Гидрораспределитель (4/4)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4713088 | Гидрораспределитель (4/4) | 1 | |
| 19 | 4088425 | Уплотнительное кольцо | 2 |
| 30 | 0622810 | Колпачок | 1 |
| 36 | 0622858 | Фланец | 2 |
| 37 | 0197303 | Уплотнительное кольцо | 2 |
| 38 | M341445 | Болт с внутренним шестигранником | 8 |
| 44 | 0818102 | Колпачок | 1 |
| 45 | 0624703 | Уплотнительное кольцо | 1 |
| 47 | 0215901 | Ринг-бакк UP | 2 |
| 48 | XB00001325 | Пружина | 1 |
| 50 | 0101511 | Болт | 7 |
| 51 | 0622802 | Шайба | 13 |
| 52 | 0979221 | Болт с внутренним шестигранником | 6 |
| 60 | 0838002 | Уплотнительное кольцо | 5 |
| 64 | XB00001326 | Поршень | 1 |
| 65 | XB00001327 | Колпачок | 1 |
| 66 | 0979223 | Колпачок | 1 |
| 67 | 0979224 | Уплотнительное кольцо | 2 |
| 68 | XB00001328 | Пружина | 1 |
| 69 | 0979226 | Золотник | 1 |
| 70 | 0876801 | Колпачок | 1 |
| 73 | 0703701 | Колпачок | 1 |
| 74 | 0705401 | Проверка | 1 |
| 89 | 0622856 | Пружина | 1 |
| 90 | 1221801 | Тарельчатый клапан | 1 |
| 91 | 0979231 | Уплотнительное кольцо | 1 |
| 94 | A811040 | Уплотнительное кольцо | 2 |
| 95 | XB00001330 | Крышка | 1 |
| 97 | 0979252 | Болт с внутренним шестигранником | 4 |
| 98 | 1194103 | Пружина | 2 |
| 99 | XB00001194 | Поршень | 2 |
| 100 | XB00001195 | Обратный клапан | 2 |
| 101 | XB00001332 | Тарельчатый клапан | 1 |
| 112 | XB00001340 | Крышка | 1 |
| 113 | XB00001341 | Болт с внутренним шестигранником | 6 |
| 114 | XB00001196 | Тарельчатый клапан | 1 |
| 126 | XB00000203 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
