Топливные трубопроводы (2) — HITACHI ZX470LCH-5B

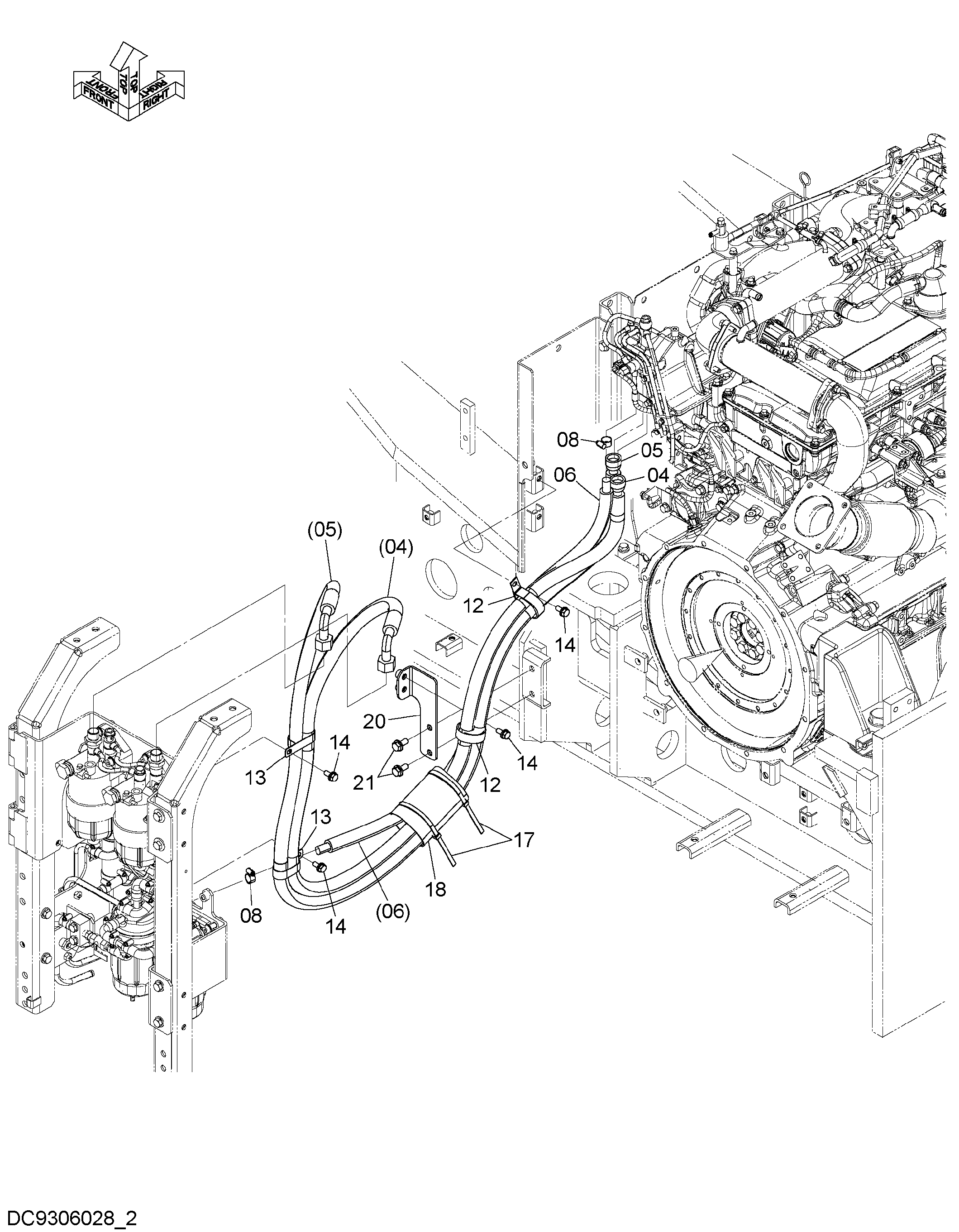

Заводская схема «Топливные трубопроводы (2)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 9316976 | Топливный шланг | 1 |
| 04A | 4725431 | Шланг | 1 |
| 04B | 4725433 | Трубка | 1 |
| 05 | 9316975 | Топливный шланг | 1 |
| 05A | 4725432 | Шланг | 1 |
| 05B | 4725433 | Трубка | 1 |
| 06 | 9314989 | Топливный шланг | 1 |
| 06A | 4622635 | Топливный шланг | 1 |
| 06B | 4714591 | Трубка корругатед | 1 |
| 08 | 4514699 | Хомут шланга | 2 |
| 12 | 4193816 | Зажим | 2 |
| 13 | 4470169 | Зажим | 2 |
| 14 | J271025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 4121859 | Ленточный зажим | 2 |
| 18 | 4442484 | Резиновая прокладка | 1 |
| 20 | 9773281 | Кронштейн | 1 |
| 21 | J271230 | Болт с шайбой | 2 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
