Обратные трубопроводы (3) — HITACHI ZX470LCH-5B

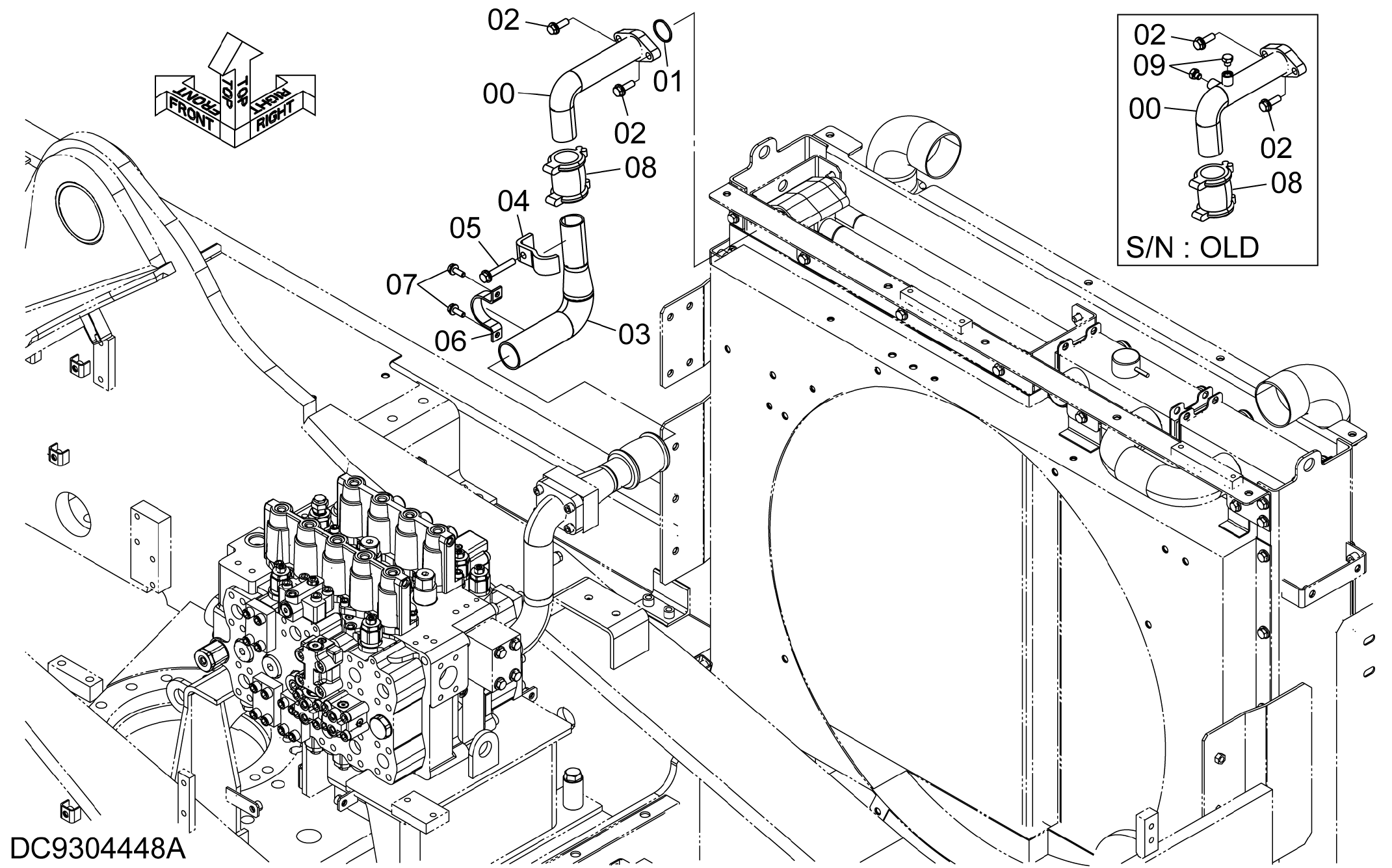

Заводская схема «Обратные трубопроводы (3)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057113 замена: YA40005335 | Трубка | 1 |
| 00 | YA40005335 | Трубка | 1 |
| 01 | 985096 | Уплотнительное кольцо | 1 |
| 02 | J271240 | Болт с шайбой | 2 |
| 02A | J901240 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 8118083 | Трубка | 1 |
| 04 | 4053697 | Хомут трубки | 1 |
| 05 | J271280 | Болт с шайбой | 1 |
| 05A | J901280 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4053865 | Хомут трубки | 1 |
| 07 | J271030 | Болт с шайбой | 2 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4067834 замена: 4712342 | Муфта трубка | 1 |
| 08A | 4196260 | Уплотнение кольцо | 2 |
| 08 | 4712342 | Муфта трубка | 1 |
| 09 | A885002 | Пробка | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
