Гидрораспределитель (1/4) — HITACHI ZX470LCH-5B

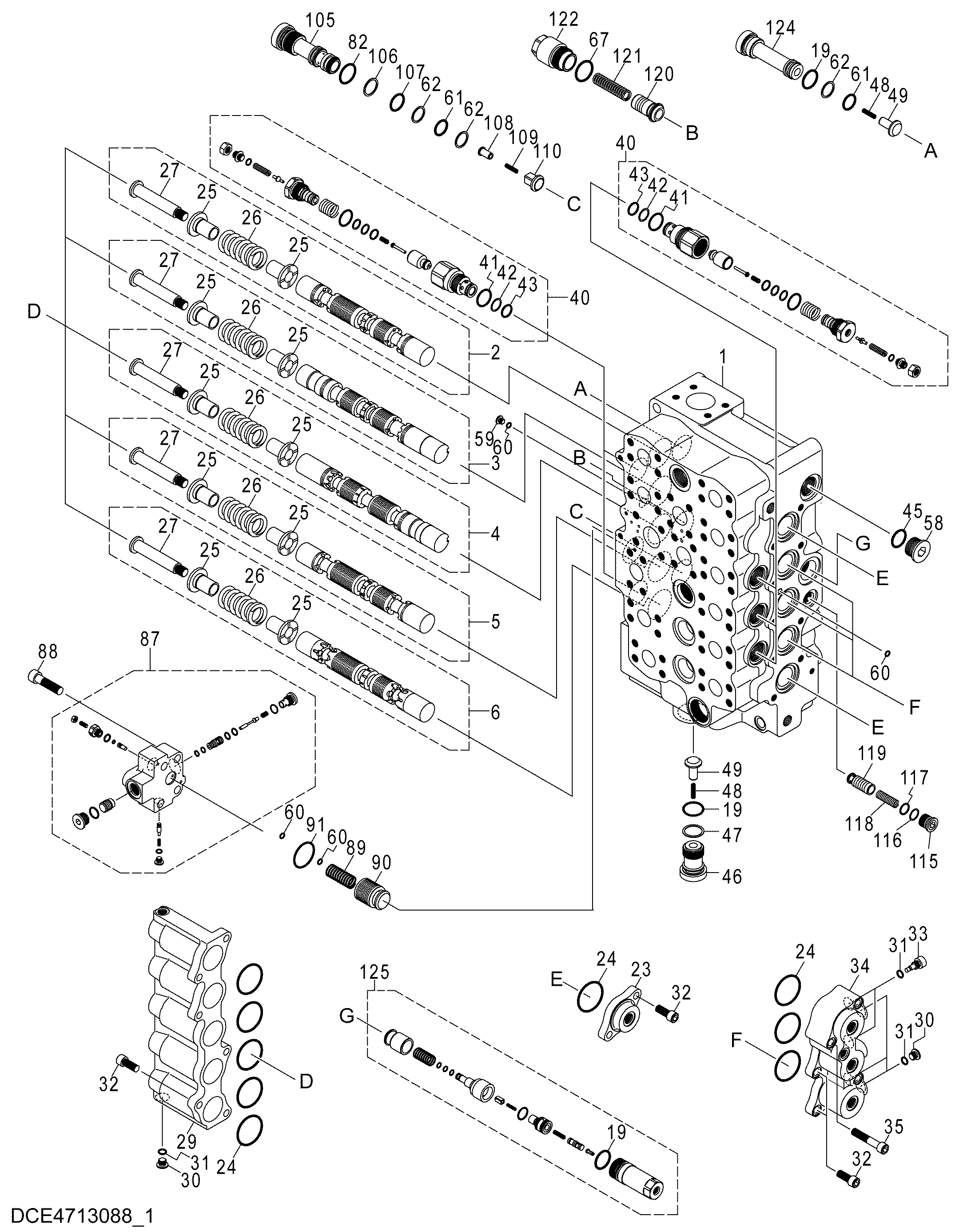

Заводская схема «Гидрораспределитель (1/4)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4713088 | Гидрораспределитель (1/4) | 1 | |
| 2 | XB00001313 | Плунжер | 1 |
| 3 | XB00001314 | Плунжер | 1 |
| 4 | XB00001315 | Плунжер | 1 |
| 5 | XB00001316 | Плунжер | 1 |
| 6 | XB00001317 | Плунжер | 1 |
| 19 | 4088425 | Уплотнительное кольцо | 3 |
| 23 | 0622803 | Крышка | 2 |
| 24 | 4051362 | Уплотнительное кольцо | 10 |
| 25 | 1194205 | Направляющая | 10 |
| 26 | 0622807 | Пружина | 5 |
| 27 | 0622808 | Колпачок | 5 |
| 29 | XB00001323 | Крышка | 1 |
| 30 | 0622810 | Колпачок | 4 |
| 31 | 957366 | Уплотнительное кольцо | 6 |
| 32 | M341230 | Болт с внутренним шестигранником | 12 |
| 33 | 1194206 | Пробка | 2 |
| 34 | XB00001324 | Крышка | 1 |
| 35 | 0214702 | Болт с внутренним шестигранником | 3 |
| 40 | 4469380 | Предохранительный клапан | 5 |
| 41 | 4153108 | Уплотнительное кольцо | 5 |
| 42 | 4027959 | Опорное кольцо | 5 |
| 43 | 4153099 | Уплотнительное кольцо | 5 |
| 45 | 0624703 | Уплотнительное кольцо | 1 |
| 46 | 0622825 | Колпачок | 1 |
| 47 | 0215901 | Ринг-бакк UP | 1 |
| 48 | XB00001325 | Пружина | 2 |
| 49 | 0622829 | Проверка | 2 |
| 58 | 0624702 | Колпачок | 1 |
| 59 | 0838001 | Колпачок | 1 |
| 60 | 0838002 | Уплотнительное кольцо | 4 |
| 61 | 966689 | Уплотнительное кольцо | 2 |
| 62 | 4113187 | Опорное кольцо | 3 |
| 67 | 0979224 | Уплотнительное кольцо | 1 |
| 82 | 0810603 | Уплотнительное кольцо | 1 |
| 87 | XB00001329 | Крышка | 1 |
| 88 | 0979234 | Болт с внутренним шестигранником | 4 |
| 89 | 0622856 | Пружина | 1 |
| 90 | 1221801 | Тарельчатый клапан | 1 |
| 91 | 0979231 | Уплотнительное кольцо | 1 |
| 105 | XB00001336 | Колпачок | 1 |
| 106 | 4044839 | Опорное кольцо | 1 |
| 107 | 4506428 | Уплотнительное кольцо | 1 |
| 108 | XB00001337 | Тарельчатый клапан | 1 |
| 109 | 0159206 | Пружина | 1 |
| 110 | XB00001338 | Тарельчатый клапан | 1 |
| 115 | XB00001342 | Колпачок | 1 |
| 116 | XB00001343 | Опорное кольцо | 1 |
| 117 | 4506418 | Уплотнительное кольцо | 1 |
| 118 | 0810706 | Пружина | 1 |
| 119 | XB00001344 | Тарельчатый клапан | 1 |
| 120 | XB00001345 | Тарельчатый клапан | 1 |
| 121 | XB00001346 | Пружина | 1 |
| 122 | XB00001347 | Колпачок | 1 |
| 124 | 0979233 | Колпачок | 1 |
| 125 | XB00001349 | Тарельчатый клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
