Пилотные гидролинии (2-1) — HITACHI ZX470LCH-5B

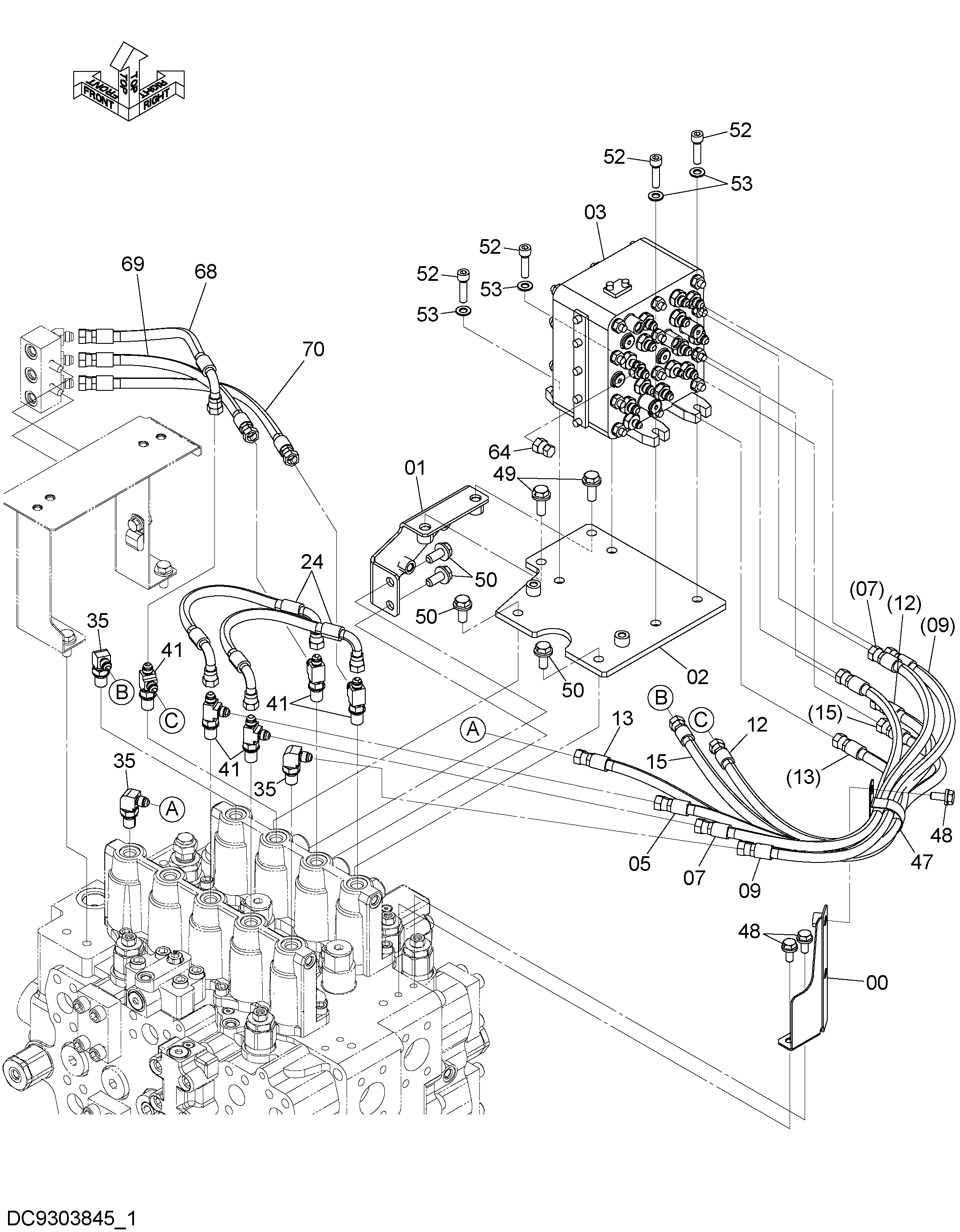

Заводская схема «Пилотные гидролинии (2-1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8117994 | Кронштейн | 1 |
| 01 | 8118678 | Кронштейн | 1 |
| 02 | 8118679 | Пластина | 1 |
| 03 | 4718276 | Челночный клапан | 1 |
| 05 | 4720798 | Шланг | 1 |
| 07 | 4713480 | Шланг | 1 |
| 09 | 4713482 | Шланг | 1 |
| 12 | 4655858 | Шланг | 1 |
| 13 | 4484593 | Шланг | 1 |
| 15 | 4713483 | Шланг | 1 |
| 24 | 4436269 | Шланг | 2 |
| 35 | 4208913 | Угловой штуцер | 3 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4208910 | Тройник | 5 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4193848 | Зажим | 1 |
| 48 | J271025 | Болт с шайбой | 3 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | J271235 | Болт с шайбой | 2 |
| 49A | J901235 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 50 | J271230 | Болт с шайбой | 4 |
| 50A | J901230 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 52 | J781040 | Болт с внутренним шестигранником | 4 |
| 53 | A590110 | Плоская шайба | 4 |
| 64 | 4650482 | Пробка унион | 1 |
| 68 | 4720697 | Шланг | 1 |
| 69 | 4720698 | Шланг | 1 |
| 70 | 4720779 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
