Подъём устройство — HITACHI ZX470LCH-5B

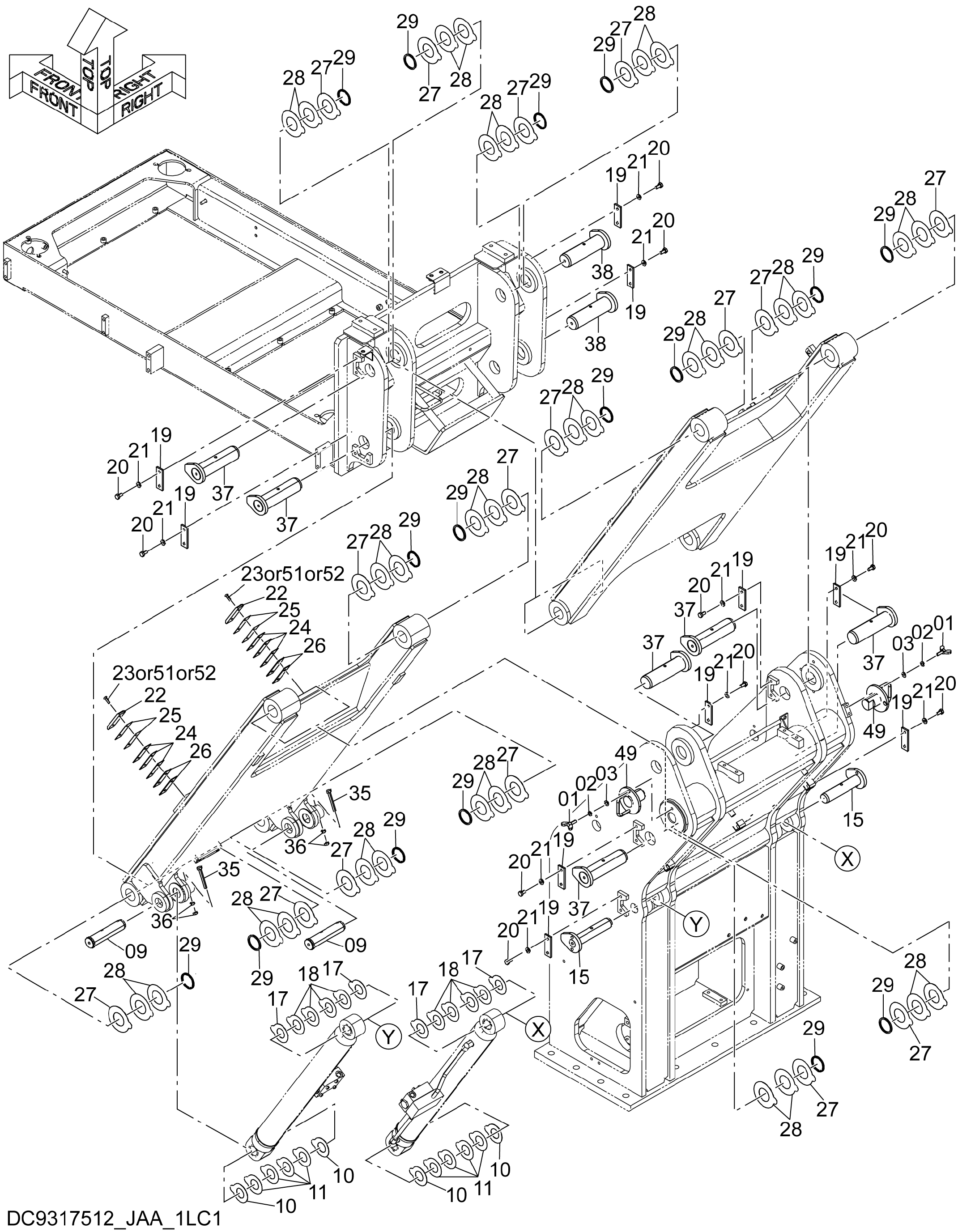

Заводская схема «Подъём устройство» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | M361030 | Болт винг | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 09 | 3118937 | Палец | 2 |
| 10 | 4716748 | Регулировочная шайба | 8 |
| 11 | 4716747 | Регулировочная шайба | 8 |
| 15 | 9772560 | Палец | 2 |
| 17 | 4716748 | Регулировочная шайба | 8 |
| 18 | 4716747 | Регулировочная шайба | 8 |
| 19 | 4135331 | Стопорная пластина | 10 |
| 20 | J921020 | Болт | 20 |
| 21 | J222010 | Шайба | 20 |
| 22 | 4668321 | Пластина скольжение | 2 |
| 23 | 4677192 | Винт | 4 |
| 24 | 4425606 | Регулировочная шайба | 6 |
| 25 | 4623352 | Регулировочная шайба | 4 |
| 26 | 4425633 | Регулировочная шайба | 4 |
| 27 | 4677320 | Регулировочная шайба | 24 |
| 28 | 4677319 | Регулировочная шайба | 32 |
| 29 | 4117954 | Пылезащитное уплотнение | 16 |
| 35 | J901080 | Болт | 2 |
| 36 | J950010 | Гайка | 4 |
| 37 | 9773381 | Палец | 6 |
| 38 | 9773382 | Палец | 2 |
| 49 | YA40000336 | Палец | 2 |
| 51 | 4425610 | Винт | 4 |
| 52 | 4677681 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
