AFL(дополнительный функтион рычаг)(LL, вспомогательный)(2Ch) — HITACHI ZX470LCH-5B

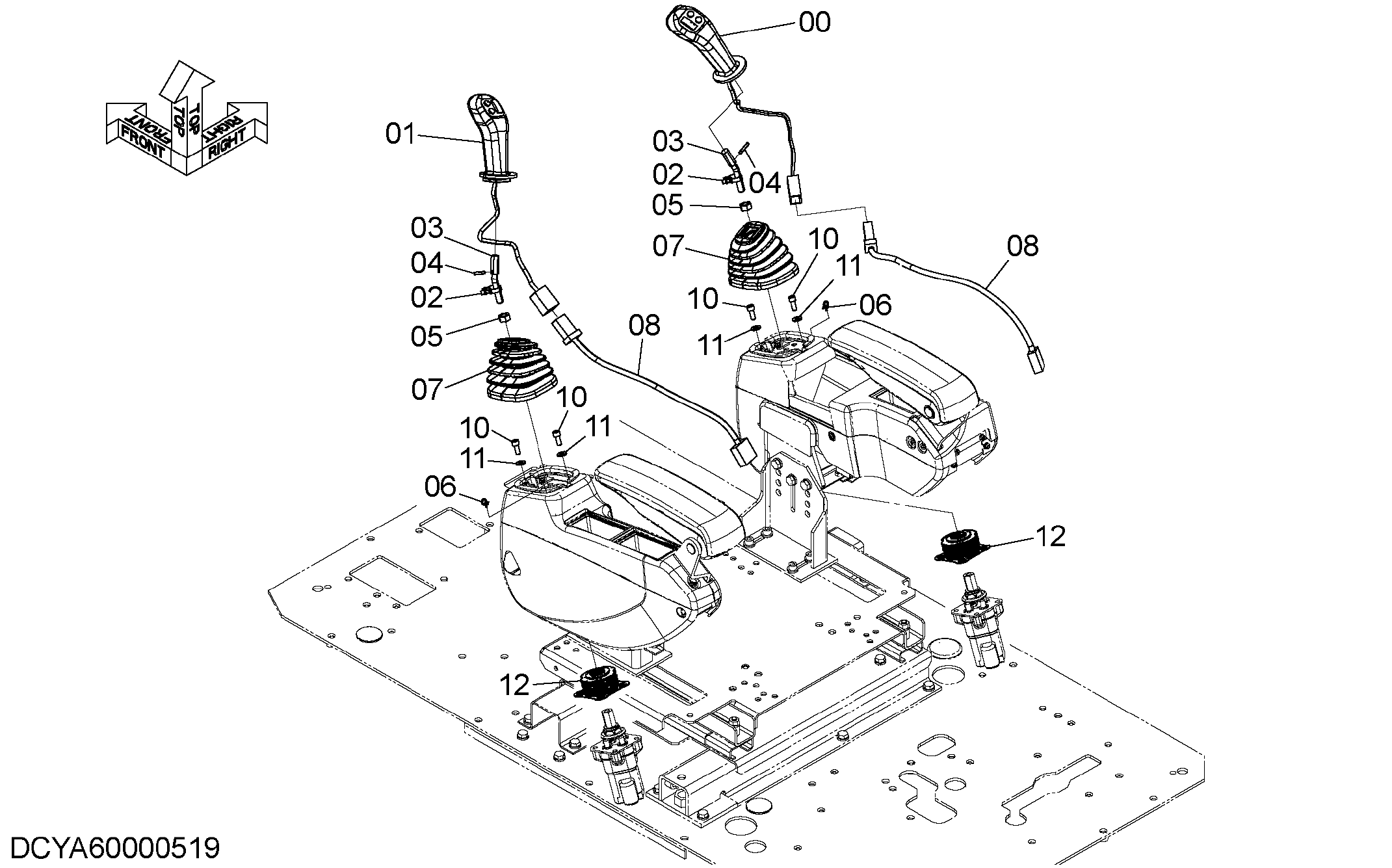

Заводская схема «AFL(дополнительный функтион рычаг)(LL, вспомогательный)(2Ch)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00002700 | Рукоятка | 1 |
| 01 | YA00002720 | Рукоятка | 1 |
| 02 | 4055311 | Ленточный зажим | 2 |
| 03 | 4728520 | Вал | 2 |
| 04 | 4034733 | Пружинный штифт | 2 |
| 05 | J950012 | Гайка | 2 |
| 06 | 4300351 | Ленточный зажим | 2 |
| 07 | 2060151 | Защитный чехол | 2 |
| 08 | YA00009816 | Жгут проводов | 2 |
| 10 | J780820 | Болт с внутренним шестигранником | 8 |
| 11 | J222008 | Шайба | 8 |
| 12 | 8120379 | Защитный чехол | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
