Электрооборудование (наклон) (2) — HITACHI ZX470LCH-5B

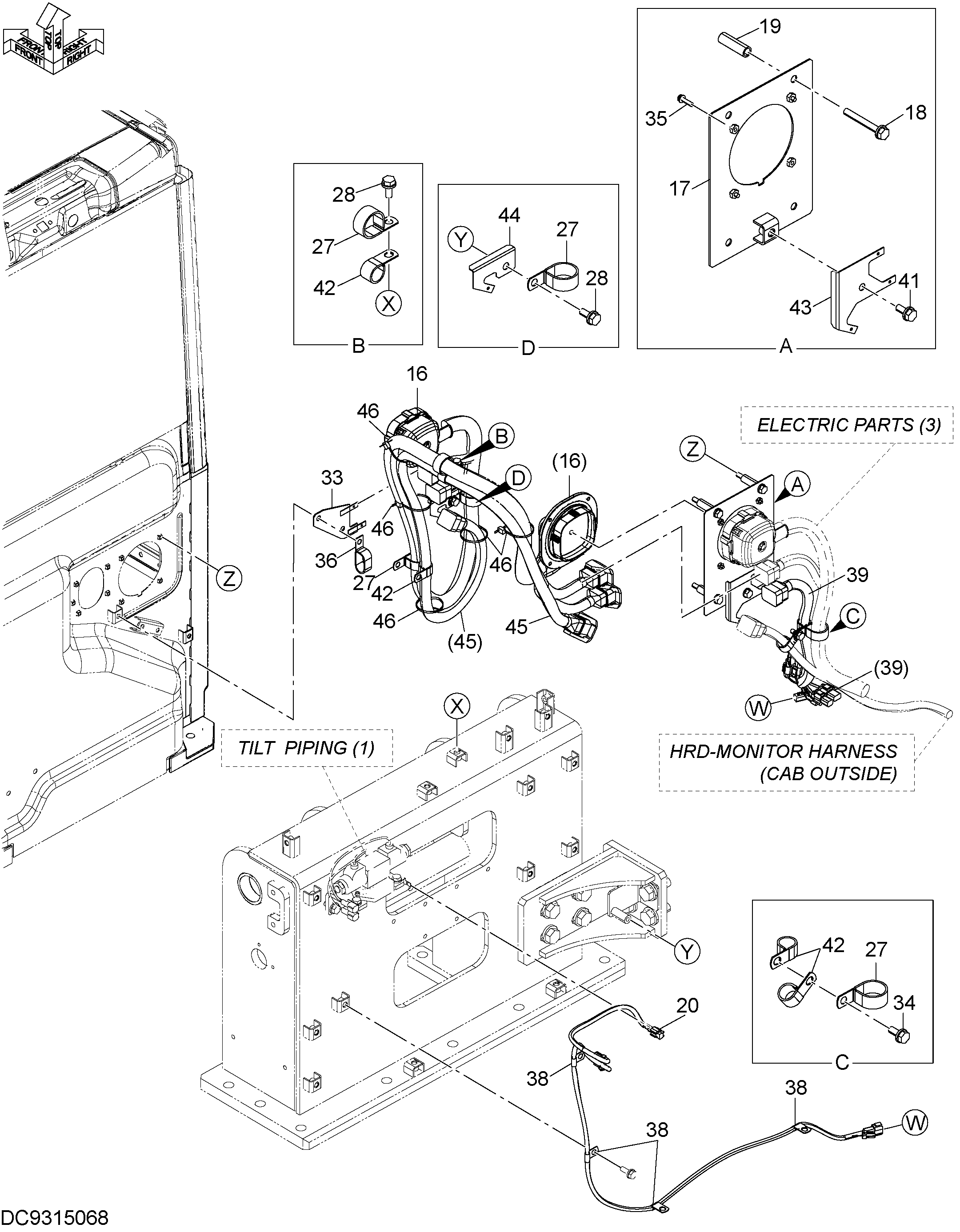

Заводская схема «Электрооборудование (наклон) (2)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 1037176 | Жгут проводов | 1 |
| 17 | 8122225 | Кронштейн | 1 |
| 18 | J271080 | Болт с шайбой | 4 |
| 18A | J901080 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4714970 | Проставка | 4 |
| 20 | 3109021 | Жгут проводов | 1 |
| 27 | 4190291 | Зажим | 4 |
| 28 | J271025 | Болт с шайбой | 2 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 33 | YA40012661 | Кронштейн | 1 |
| 34 | J271025 | Болт с шайбой | 1 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | J460625 | Винт с шайбой | 4 |
| 36 | 4192034 | Зажим | 1 |
| 38 | 4190261 | Зажим | 4 |
| 39 | 2059743 | Жгут проводов | 1 |
| 41 | J271025 | Болт с шайбой | 1 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4190263 | Зажим | 4 |
| 43 | 3121230 | Кронштейн | 1 |
| 44 | 3121229 | Кронштейн | 1 |
| 45 | 3121285 | Жгут проводов | 1 |
| 46 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
