Пилотные гидролинии (4)MB — HITACHI ZX470LCH-5B

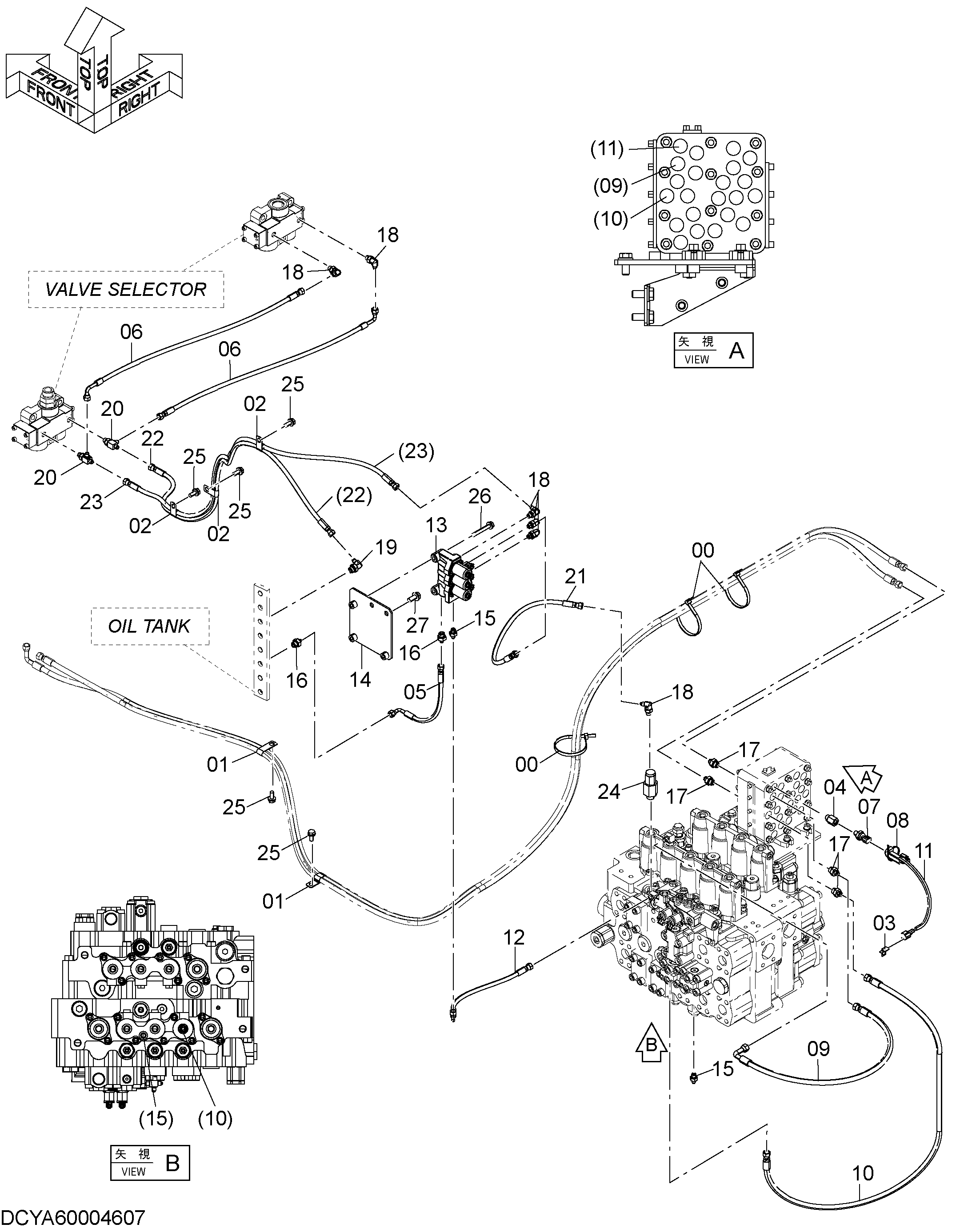

Заводская схема «Пилотные гидролинии (4)MB» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4121859 | Ленточный зажим | 3 |
| 01 | 4190292 | Зажим | 2 |
| 02 | 4208479 | Зажим | 3 |
| 03 | 4257159 | Кронштейн | 1 |
| 04 | 4263446 | Переходник S | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4245115 | Шланг | 1 |
| 06 | 4321287 | Шланг | 2 |
| 07 | 4436535 | Датчик давления | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4467676 | Ленточный зажим | 1 |
| 09 | 4657628 | Шланг | 1 |
| 10 | 4658728 | Шланг | 1 |
| 11 | 4660321 | Жгут проводов | 1 |
| 12 | 4649710 | Шланг | 1 |
| 13 | 9317850 | Электромагнитный клапан | 1 |
| 14 | YA40007818 | Кронштейн | 1 |
| 15 | A852122 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852132 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852133 | Адаптер | 4 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 6 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852332 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852422 | Тройник | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4486003 | Шланг | 1 |
| 22 | 4449602 | Пластиковый шланг | 1 |
| 23 | 4262278 | Нейлоновый шланг | 1 |
| 24 | 4615657 | Предохранительный клапан | 1 |
| 25 | J271025 | Болт с шайбой | 5 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | J271070 | Болт с шайбой | 2 |
| 26A | J901070 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J271230 | Болт с шайбой | 2 |
| 27A | J901230 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
