Крышка (3-2) — HITACHI ZX470LCH-5B

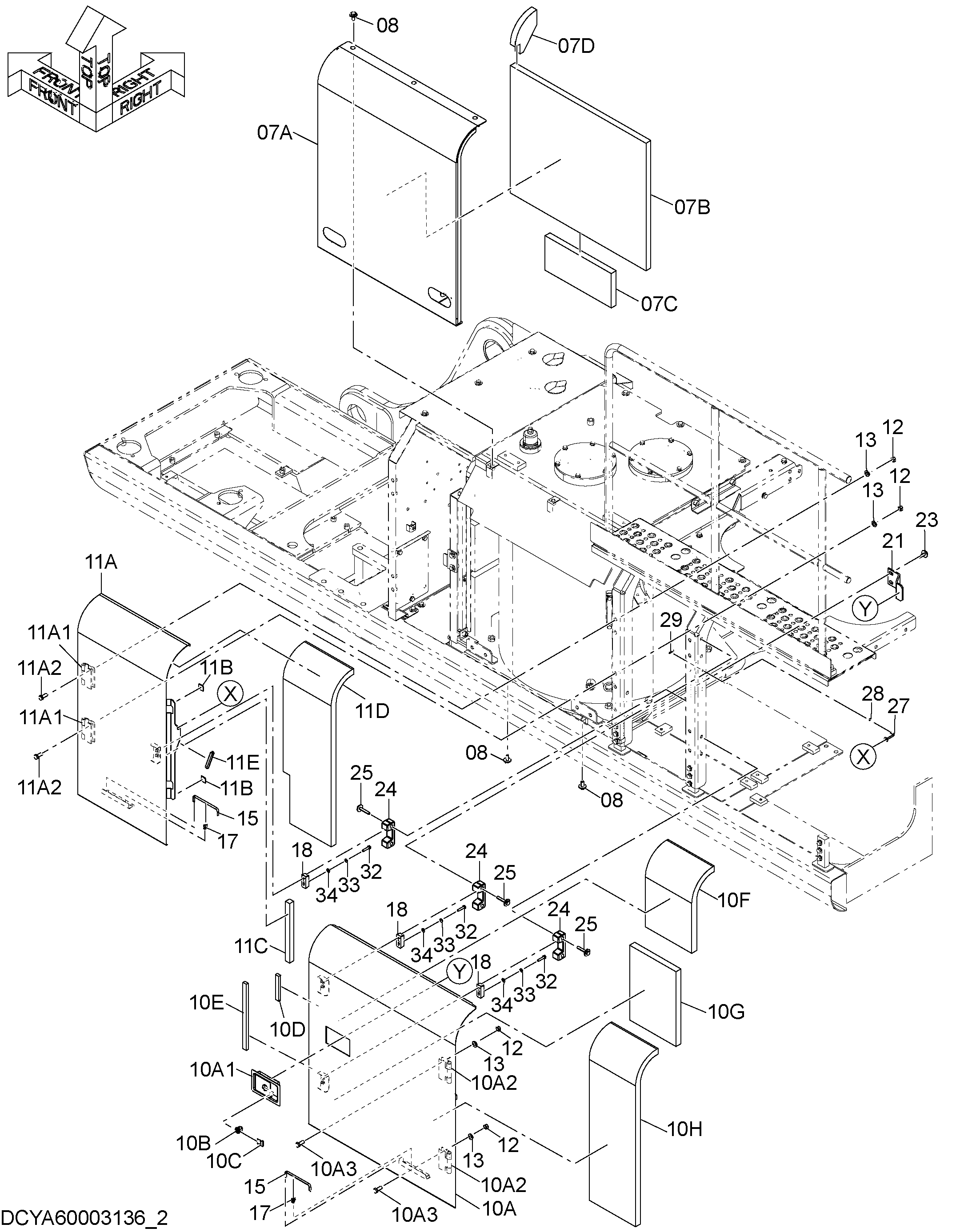

Заводская схема «Крышка (3-2)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | YA60000892 | Крышка | 1 |
| 07A | 6025850 | Крышка | 1 |
| 07B | 4718792 | Резиновая прокладка | 1 |
| 07C | 4718793 | Резиновая прокладка | 1 |
| 07D | YA00001323 | Резиновая прокладка | 1 |
| 08 | J281230 | Болт с шайбой | 5 |
| 08A | J901230 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 10 | 7060064 | Дверь | 1 |
| 10A | 6028121 | Дверь | 1 |
| 10A1 | 4409447 | Замок | 1 |
| 10A2 | 3072015 | Петля | 2 |
| 10A3 | J901230 | Болт | 4 |
| 10B | 4409396 | Гидроцилиндр. блокировка | 1 |
| 10C | 4461342 | Зажим | 1 |
| 10D | 4721807 | Резиновая прокладка | 1 |
| 10E | 4721808 | Резиновая прокладка | 1 |
| 10F | 4721809 | Резиновая прокладка | 1 |
| 10G | 4721810 | Резиновая прокладка | 1 |
| 10H | 4721811 | Резиновая прокладка | 1 |
| 11 | 8108749 | Дверь | 1 |
| 11A | 6028102 | Дверь | 1 |
| 11A1 | 3072015 | Петля | 2 |
| 11A2 | J901230 | Болт | 4 |
| 11B | 4677300 | Резиновая прокладка | 2 |
| 11C | 4677467 | Резиновая прокладка | 1 |
| 11D | 4677474 | Резиновое уплотнение | 1 |
| 11E | 4649422 | Резиновая прокладка | 1 |
| 12 | J950012 | Гайка | 8 |
| 13 | J222012 | Шайба | 8 |
| 15 | 4639112 | Стойка | 2 |
| 17 | 4647195 | Держатель | 2 |
| 18 | 4626289 | Ограничитель | 3 |
| 21 | 4682058 | Ограничитель | 1 |
| 23 | J281035 | Болт с шайбой | 2 |
| 23A | J901035 | Болт | 1 |
| 23B | 4486055 | Шайба | 1 |
| 24 | 4654749 | Ограничитель | 3 |
| 25 | J281060 | Болт с шайбой | 6 |
| 25A | J901060 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 27 | 9767680 | Стойка | 1 |
| 28 | A590106 | Плоская шайба | 1 |
| 29 | 4022697 | Стопорный палец | 1 |
| 32 | J900835 | Болт | 6 |
| 33 | A590908 | Пружинная шайба | 6 |
| 34 | A590108 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
