Рама детали (1) — HITACHI ZX470LCH-5B

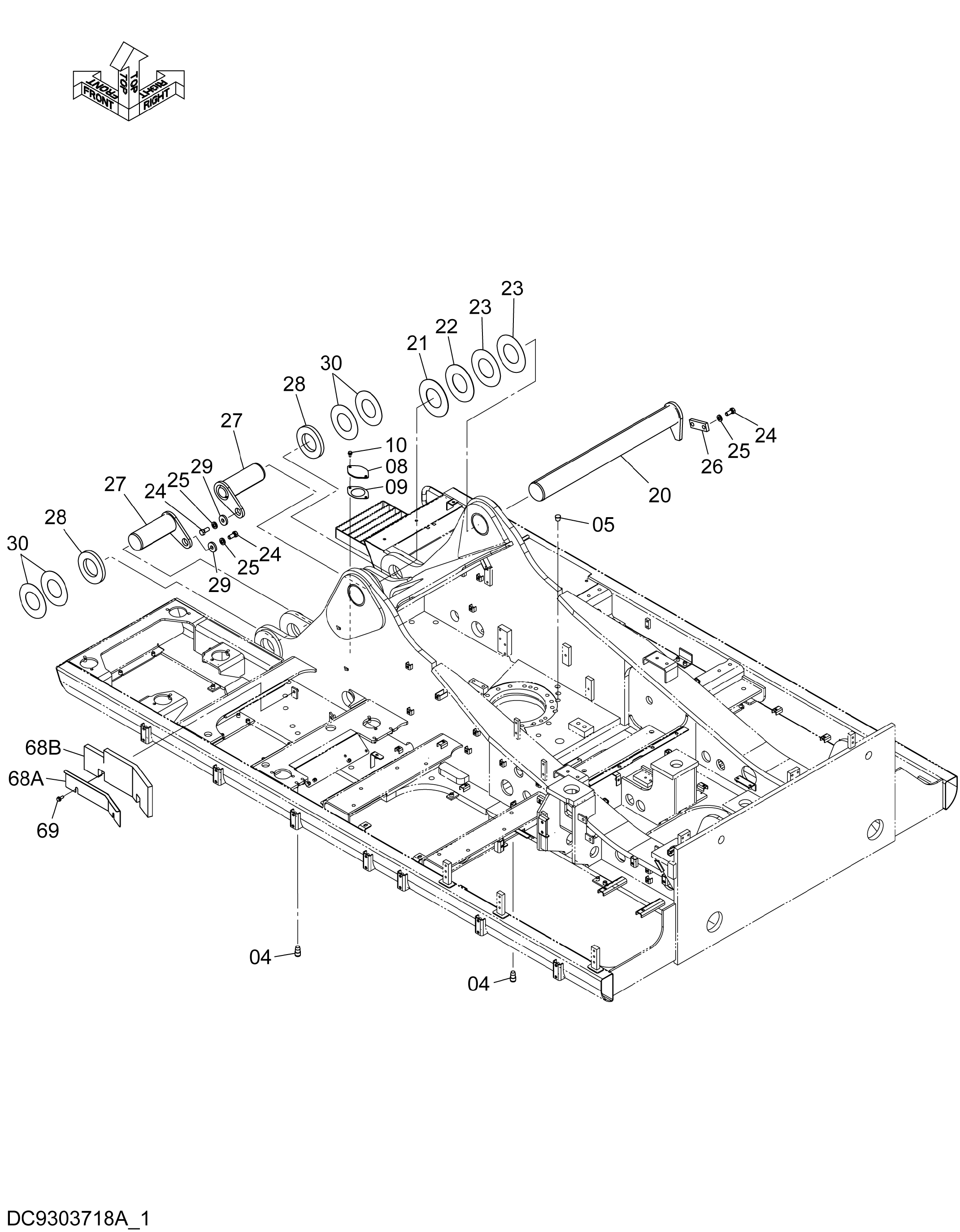

Заводская схема «Рама детали (1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4700006 | Установочный штифт | 2 |
| 05 | 429135 | Пробка | 6 |
| 08 | 4070948 | Крышка | 1 |
| 09 | 4602624 | Манжета | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 20 | 8100446 | Палец | 1 |
| 21 | 4207845 | Регулировочная шайба | 1 |
| 22 | 4173485 | Регулировочная шайба | 1 |
| 23 | 4191280 | Регулировочная шайба | 2 |
| 24 | J912045 | Болт | 4 |
| 25 | J222020 | Шайба | 4 |
| 26 | 4335757 | Пластина | 1 |
| 27 | 8039138 | Палец | 2 |
| 28 | 4207890 | Проставка | 2 |
| 29 | 4040826 | Шайба | 2 |
| 30 | 4143607 | Регулировочная шайба | 4 |
| 68 | YA40001805 | Крышка | 1 |
| 68A | YA00002659 | Крышка | 1 |
| 68B | YA00002663 | Резиновое уплотнение | 1 |
| 69 | J271235 | Болт с шайбой | 2 |
| 69A | J901235 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
