Наклон кабина детали — HITACHI ZX470LCH-5B

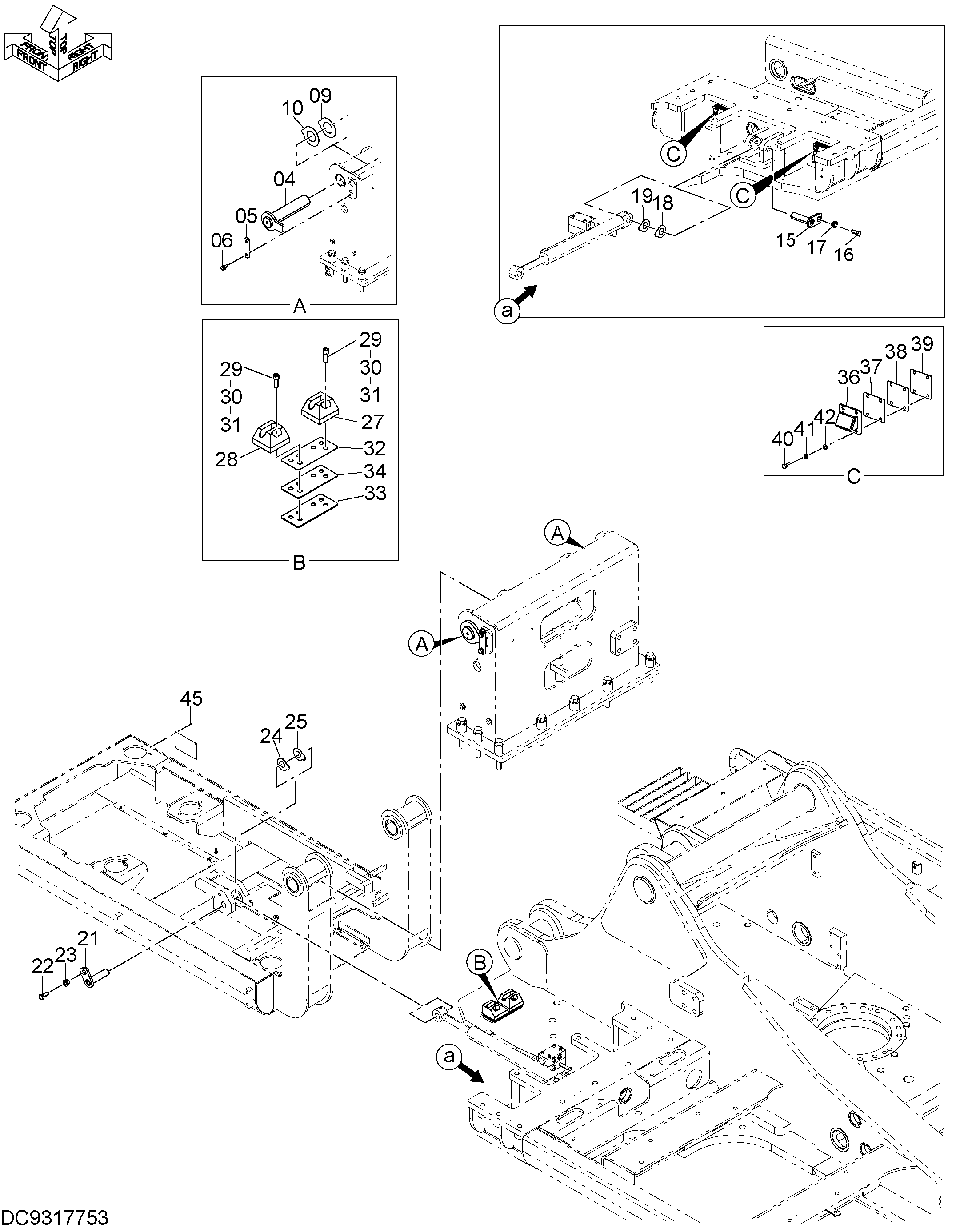

Заводская схема «Наклон кабина детали» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 8094103 | Палец | 2 |
| 05 | 4611753 | Пластина | 2 |
| 06 | J271230 | Болт с шайбой | 4 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 09 | 4714967 | Регулировочная шайба | 4 |
| 10 | 4718255 | Регулировочная шайба | 4 |
| 15 | YA40000797 | Палец | 1 |
| 16 | J901435 | Болт | 1 |
| 17 | 4339355 | Втулка | 1 |
| 18 | 4714969 | Регулировочная шайба | 4 |
| 19 | 4714968 | Регулировочная шайба | 4 |
| 21 | YA40000797 | Палец | 1 |
| 22 | J901435 | Болт | 1 |
| 23 | 4339355 | Втулка | 1 |
| 24 | 4714969 | Регулировочная шайба | 4 |
| 25 | 4714968 | Регулировочная шайба | 4 |
| 27 | 4706551 | Кронштейн | 1 |
| 28 | 4706540 | Кронштейн | 1 |
| 29 | M341236 | Болт с внутренним шестигранником | 6 |
| 30 | 4616175 | Болт с внутренним шестигранником | 6 |
| 31 | M341225 | Болт с внутренним шестигранником | 6 |
| 32 | 4709777 | Пластина | 3 |
| 33 | 4710037 | Пластина | 2 |
| 34 | 4710036 | Пластина | 2 |
| 36 | 8122678 | Кронштейн | 2 |
| 37 | 4718627 | Пластина | 4 |
| 38 | 4718628 | Пластина | 4 |
| 39 | 4718629 | Пластина | 6 |
| 40 | J901245 | Болт | 8 |
| 41 | A590912 | Пружинная шайба | 8 |
| 42 | A590112 | Плоская шайба | 8 |
| 45 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
