Гидроцилиндр — HITACHI ZX470LCH-5B

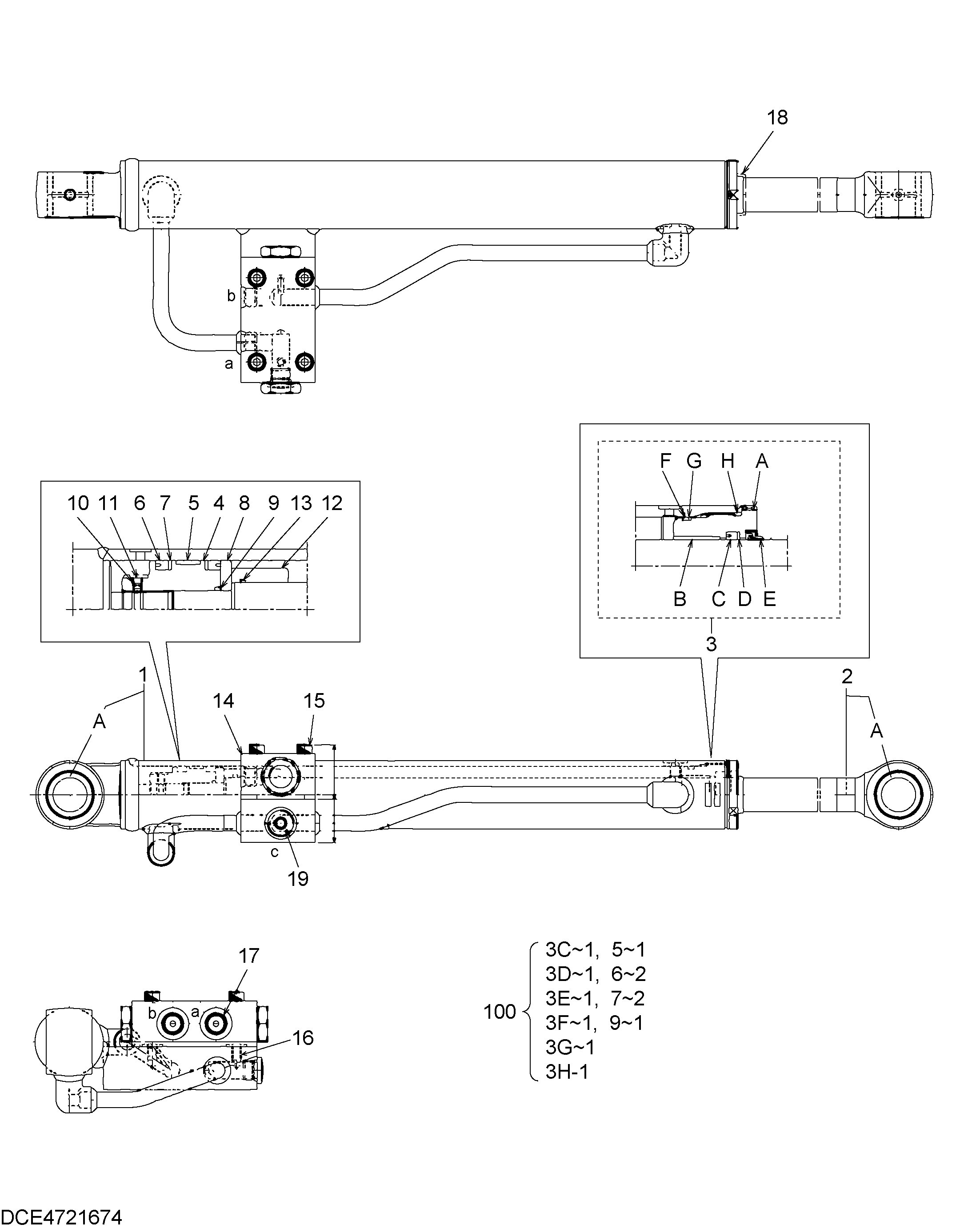

Заводская схема «Гидроцилиндр» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4721674 | Гидроцилиндр | 1 | |
| 1 | XB00003572 | Труба гидроцилиндра | 1 |
| 1A | 1254603 | Втулка пальца | 1 |
| 2 | XB00003573 | Шток поршня | 1 |
| 2A | 1254603 | Втулка пальца | 1 |
| 3 | 1254606 | Головка гидроцилиндра | 1 |
| 3A | 1254602 | Головка гидроцилиндра | 1 |
| 3B | 1157904 | Втулка | 1 |
| 3C | 1254605 | U-образная манжета | 1 |
| 3D | 0430305 | Опорное кольцо | 1 |
| 3E | 1254607 | Грязесъёмное кольцо | 1 |
| 3F | 0429907 | Уплотнительное кольцо | 1 |
| 3G | 0429908 | Опорное кольцо | 1 |
| 3H | 0429910 | Уплотнительное кольцо | 1 |
| 4 | 0742406 | Поршень | 1 |
| 5 | 0742407 | Износостойкое кольцо | 1 |
| 6 | 0742408 | U-образная манжета | 2 |
| 7 | 0417908 | Опорное кольцо | 2 |
| 8 | 0742409 | Держатель у-ринг | 1 |
| 9 | 0742410 | Уплотнительное кольцо | 1 |
| 10 | 0429917 | Стальной шарик | 1 |
| 11 | 0429918 | Установочный винт | 1 |
| 12 | 1254608 | Проставка | 1 |
| 13 | XB00003574 | Уплотнительное кольцо | 1 |
| 14 | XB00003575 | Обратный клапан | 1 |
| 15 | XB00003576 | Болт с внутренним шестигранником | 4 |
| 16 | XB00003577 | Орифике пробка | 1 |
| 17 | 1198813 | Пробка | 2 |
| 18 | 0909507 | Колпачок | 1 |
| 19 | XB00003578 | Пробка | 1 |
| 100 | YA00003024 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
