Вспомогательный трубопроводы (основной) — HITACHI ZX470LCH-5B

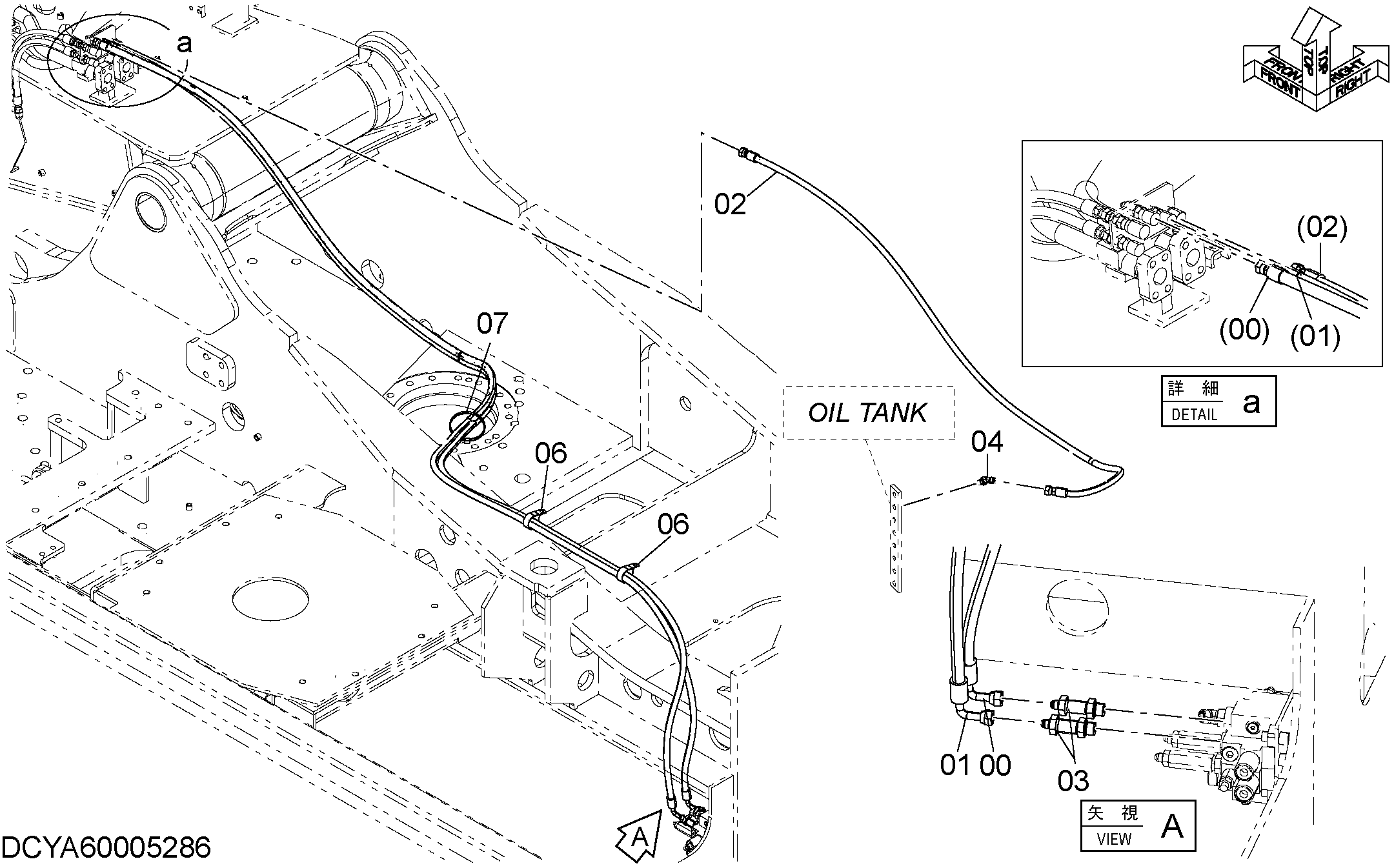

Заводская схема «Вспомогательный трубопроводы (основной)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60014115 | В сборе шланг | 1 |
| 00A | YA00013612 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 01 | YA60014116 | В сборе шланг | 1 |
| 01A | YA00013613 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 6 |
| 02 | YA60014117 | В сборе шланг | 1 |
| 02A | YA00001308 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 9 |
| 03 | 4304367 | Адаптер | 2 |
| 04 | A852234 | Угловой штуцер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4193848 | Зажим | 2 |
| 07 | 4121859 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
