Шланг защита от разрыва клапан трубопроводы (рукоять) — HITACHI ZX470LCH-5B

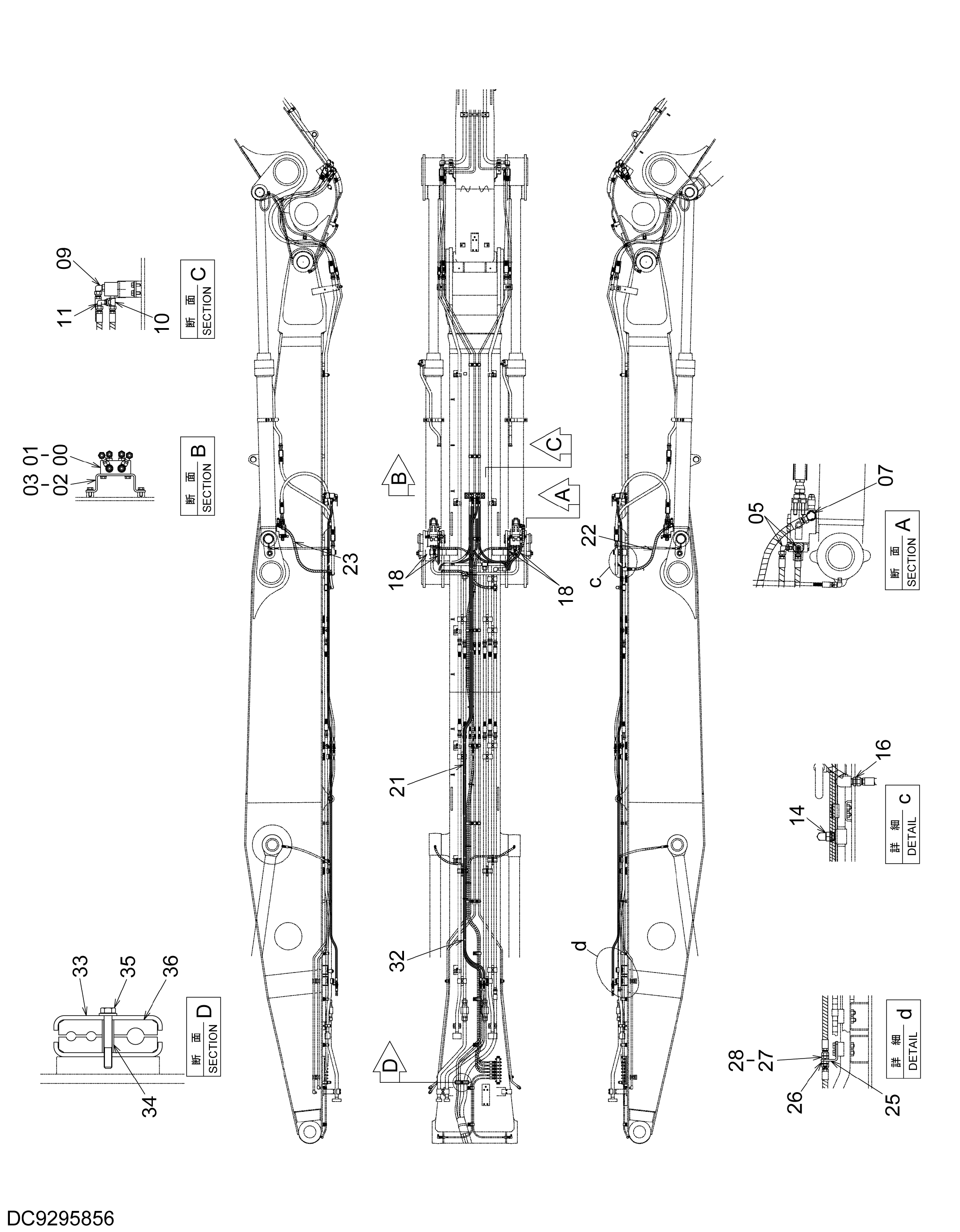

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106929 | Блок | 1 |
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4647784 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | A852323 | Угловой штуцер | 4 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852344 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852433 | Тройник | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4239976 | Унион S | 2 |
| 14 | 4353073 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4221287 | Адаптер | 1 |
| 18 | 9295847 | В сборе шланг | 4 |
| 18A | 4478026 | Шланг | 1 |
| 18B | 4327293 | Трубка спирал | 5 |
| 21 | 9295848 | В сборе шланг | 2 |
| 21A | 4426297 | Шланг | 1 |
| 21B | 4327293 | Трубка спирал | 14 |
| 22 | 9295849 | В сборе шланг | 1 |
| 22A | 4270458 | Шланг | 1 |
| 22B | 4327294 | Трубка спирал | 2 |
| 23 | 9295850 | В сборе шланг | 1 |
| 23A | 4304474 | Шланг | 1 |
| 23B | 4327294 | Трубка спирал | 4 |
| 25 | 4666835 | Кронштейн | 1 |
| 26 | 4202532 | Адаптер | 2 |
| 27 | 4202531 | Гайка | 2 |
| 28 | A590914 | Пружинная шайба | 2 |
| 32 | 4121859 | Ленточный зажим | 15 |
| 33 | 4335755 | Хомут | 2 |
| 34 | 4710904 | Проставка | 1 |
| 35 | J271280 | Болт с шайбой | 1 |
| 35A | J901280 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 4711014 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
