Нижний стрела передний снятие устройство (1) — HITACHI ZX470LCH-5B

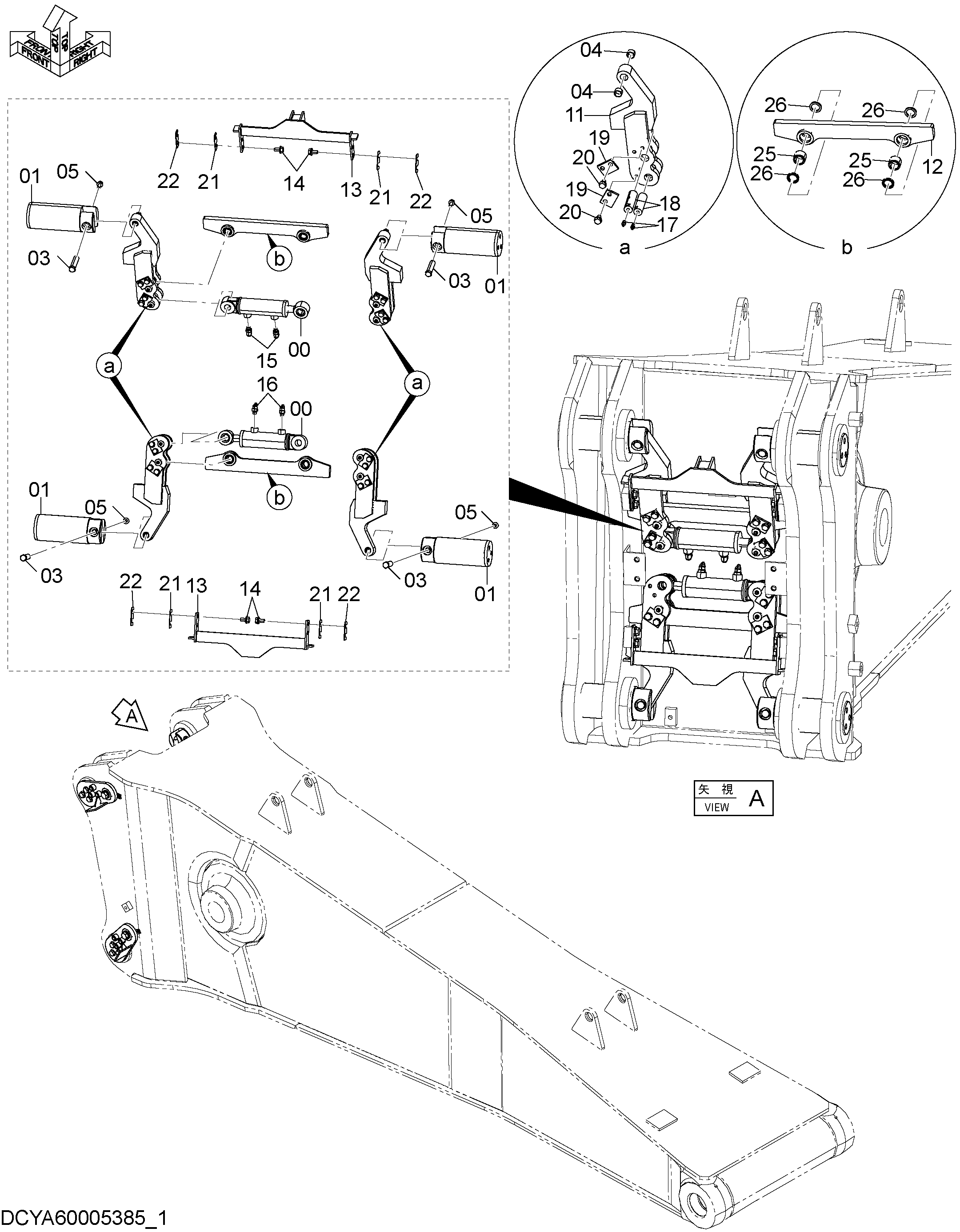

Заводская схема «Нижний стрела передний снятие устройство (1)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4670986 | Гидроцилиндр | 2 |
| 01 | YA00007821 | Палец | 4 |
| 03 | YA00011690 | Палец | 4 |
| 04 | 4075781 | Втулка | 8 |
| 05 | J271025 | Болт с шайбой | 4 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 11 | YA40005279 | Рычаг | 4 |
| 12 | YA40005280 | Тяга | 2 |
| 13 | YA40005281 | Ограничитель | 2 |
| 14 | J271225 | Болт с шайбой | 8 |
| 14A | J901225 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | A852322 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852222 | Угловой штуцер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | J75481 | Пресс-маслёнка | 8 |
| 18 | 4709255 | Палец | 8 |
| 19 | 4388385 | Пластина | 8 |
| 20 | J271020 | Болт с шайбой | 16 |
| 20A | J901020 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4725419 | Регулировочная шайба | 16 |
| 22 | 4725420 | Регулировочная шайба | 8 |
| 25 | 4359442 | Втулка | 4 |
| 26 | 4359719 | Пылезащитное уплотнение | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
