Нижняя защита (6mm) — HITACHI ZX470LCH-5B

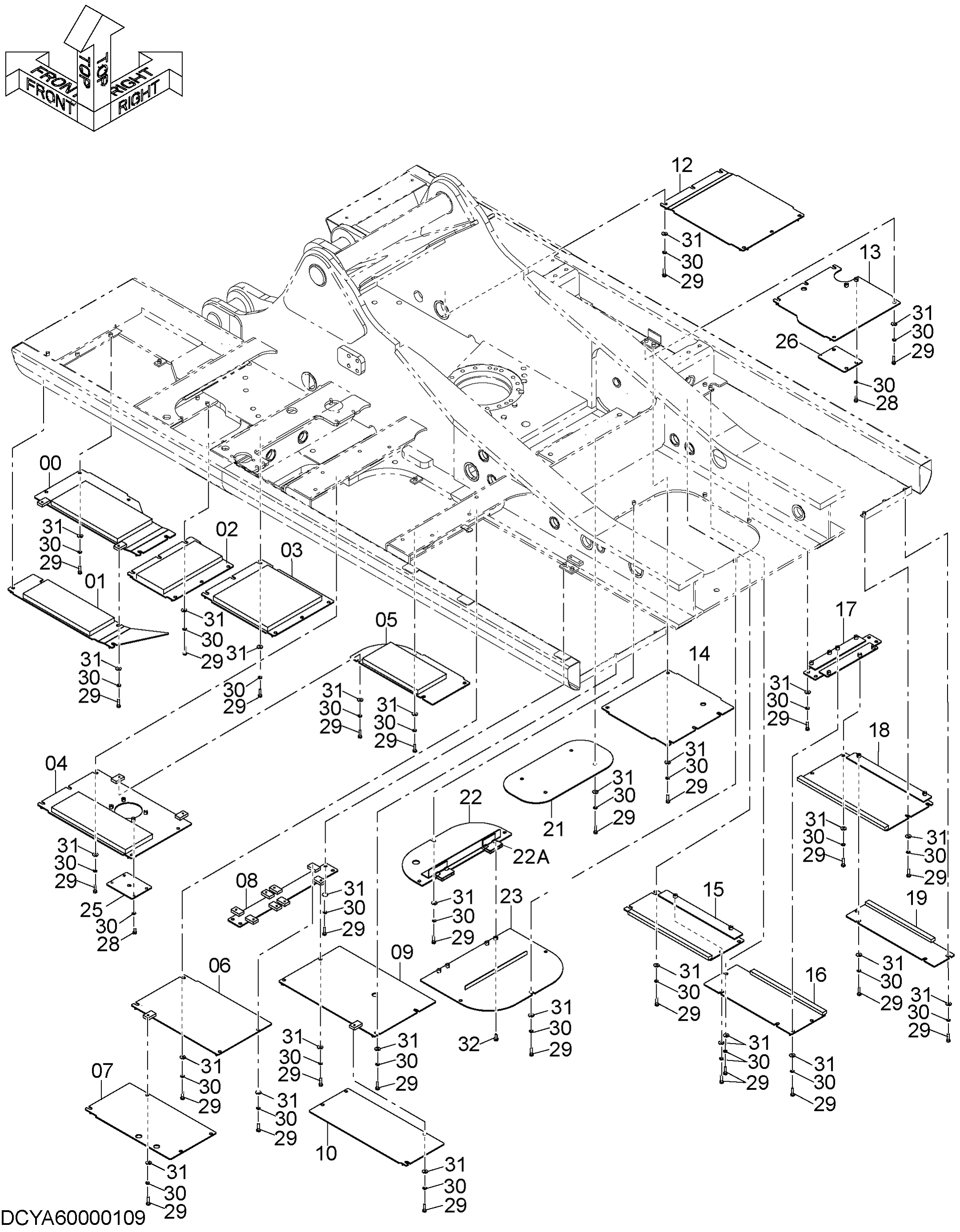

Заводская схема «Нижняя защита (6mm)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60001539 | Крышка | 1 |
| 00A | YA40000075 | Крышка | 1 |
| 00B | YA00002185 | Резиновое уплотнение | 1 |
| 01 | YA60001540 | Крышка | 1 |
| 01A | YA40000076 | Крышка | 1 |
| 01B | YA00002186 | Резиновое уплотнение | 1 |
| 02 | YA60001541 | Крышка | 1 |
| 02A | YA40000077 | Крышка | 1 |
| 02B | 4715962 | Резиновая прокладка | 1 |
| 03 | YA60001542 | Крышка | 1 |
| 03A | YA40000078 | Крышка | 1 |
| 03B | YA00001080 | Резиновая прокладка | 1 |
| 04 | YA60001543 | Крышка | 1 |
| 04A | YA40000079 | Крышка | 1 |
| 04B | YA00000829 | Резиновая прокладка | 1 |
| 05 | YA60001544 | Крышка | 1 |
| 05A | YA40000080 | Крышка | 1 |
| 05B | YA00002187 | Резиновое уплотнение | 1 |
| 06 | YA40000081 | Крышка | 1 |
| 07 | YA40000082 | Крышка | 1 |
| 08 | YA40001821 | Крышка | 1 |
| 09 | YA40000083 | Крышка | 1 |
| 10 | YA40000084 | Крышка | 1 |
| 12 | YA40000085 | Крышка | 1 |
| 13 | YA40000086 | Крышка | 1 |
| 14 | YA40000087 | Крышка | 1 |
| 15 | YA60001671 | Крышка | 1 |
| 16 | YA60001672 | Крышка | 1 |
| 17 | YA40000090 | Крышка | 1 |
| 18 | YA60001673 | Крышка | 1 |
| 19 | YA60001674 | Крышка | 1 |
| 21 | YA40000093 | Крышка | 1 |
| 22 | YA40000094 | Крышка | 1 |
| 22A | 3072015 | Петля | 2 |
| 23 | YA40000095 | Крышка | 1 |
| 25 | 4360250 | Крышка | 1 |
| 26 | YA40000096 | Крышка | 1 |
| 28 | J901225 | Болт | 6 |
| 29 | J901245 | Болт | 97 |
| 30 | A590912 | Пружинная шайба | 103 |
| 31 | 449490 | Плоская шайба | 97 |
| 32 | J271235 | Болт с шайбой | 4 |
| 32A | J901235 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
