Высокий вылет демонтажный передний верхний стрела (9.0m) — HITACHI ZX470LCH-5B

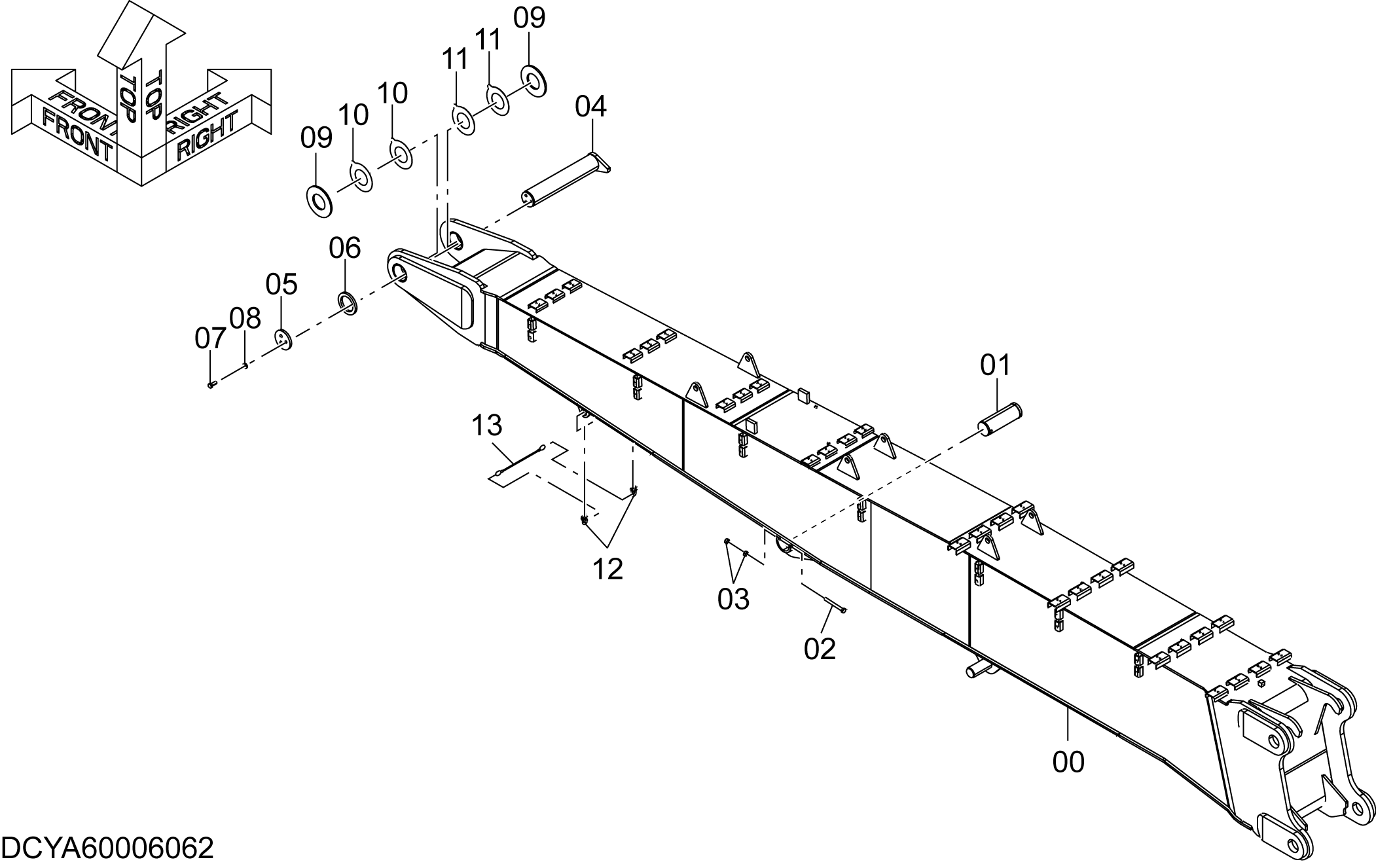

Заводская схема «Высокий вылет демонтажный передний верхний стрела (9.0m)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40005170 | Стрела верхний | 1 |
| 01 | 3104744 | Палец | 1 |
| 02 | J932013 | Болт | 1 |
| 03 | J951020 | Гайка | 2 |
| 04 | 8100447 | Палец | 1 |
| 05 | 4206989 | Ограничитель | 1 |
| 06 | 4040931 | Шайба | 1 |
| 07 | J912050 | Болт | 3 |
| 08 | J222020 | Шайба | 3 |
| 09 | YA00008075 | Пластина | 2 |
| 10 | 4651551 | Регулировочная шайба | 2 |
| 11 | 4651552 | Регулировочная шайба | 2 |
| 12 | 4048480 | Серьга | 2 |
| 13 | 4464885 | Канат провод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
