Шланг защита от разрыва клапан трубопроводы (стрела) — HITACHI ZX470LCH-5B

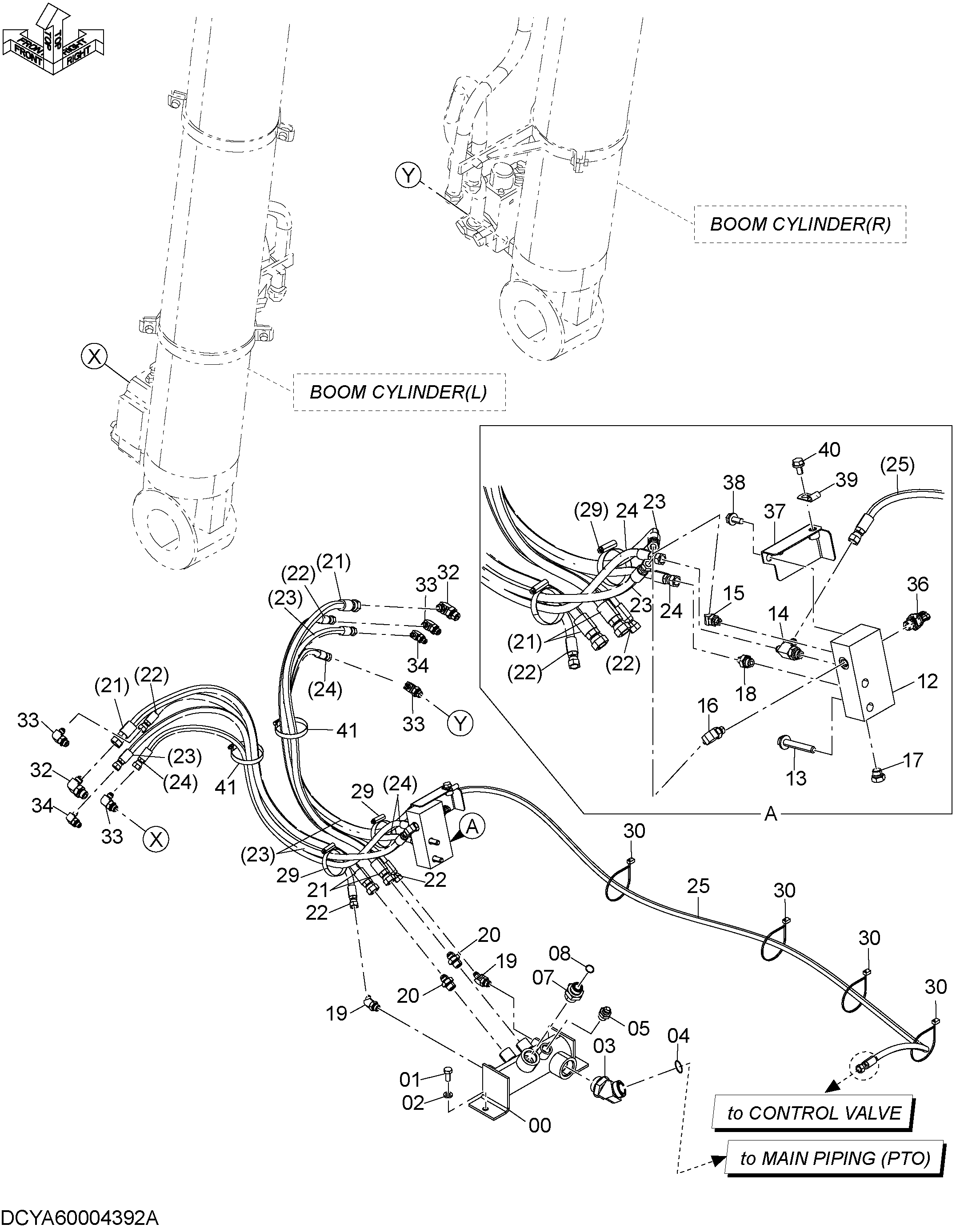

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8042550 | Коллектор | 1 |
| 01 | J901225 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 03 | A853200 | Угловой штуцер | 1 |
| 03A | 970860 | Уплотнительное кольцо | 1 |
| 04 | 4187329 | Уплотнительное кольцо | 1 |
| 05 | A852144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A853186 | Адаптер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 1 |
| 12 | 3117357 | Коллектор | 1 |
| 13 | J271280 | Болт с шайбой | 2 |
| 13A | J901280 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | A852433 | Тройник | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A852222 | Угловой штуцер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852322 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A885003 | Пробка | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852233 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852144 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4666207 | Шланг | 2 |
| 22 | 4664235 | Шланг | 2 |
| 23 | 4706852 | Шланг | 2 |
| 24 | 4706853 | Шланг | 2 |
| 25 | 4733592 | Шланг | 1 |
| 29 | 4351923 | Хомут шланга | 2 |
| 30 | 4121859 | Ленточный зажим | 4 |
| 32 | A852344 | Угловой штуцер | 2 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | A852333 | Угловой штуцер | 4 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4697116 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4703324 | Датчик давления | 1 |
| 36A | 4365826 | Уплотнительное кольцо | 1 |
| 37 | 8124011 | Крышка | 1 |
| 38 | J271025 | Болт с шайбой | 2 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | 4190261 | Зажим | 1 |
| 40 | J271020 | Болт с шайбой | 1 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 4504491 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
