Нижний стрела гидролинии рабочего оборудования (4.1m нижний стрела) — HITACHI ZX470LCH-5B

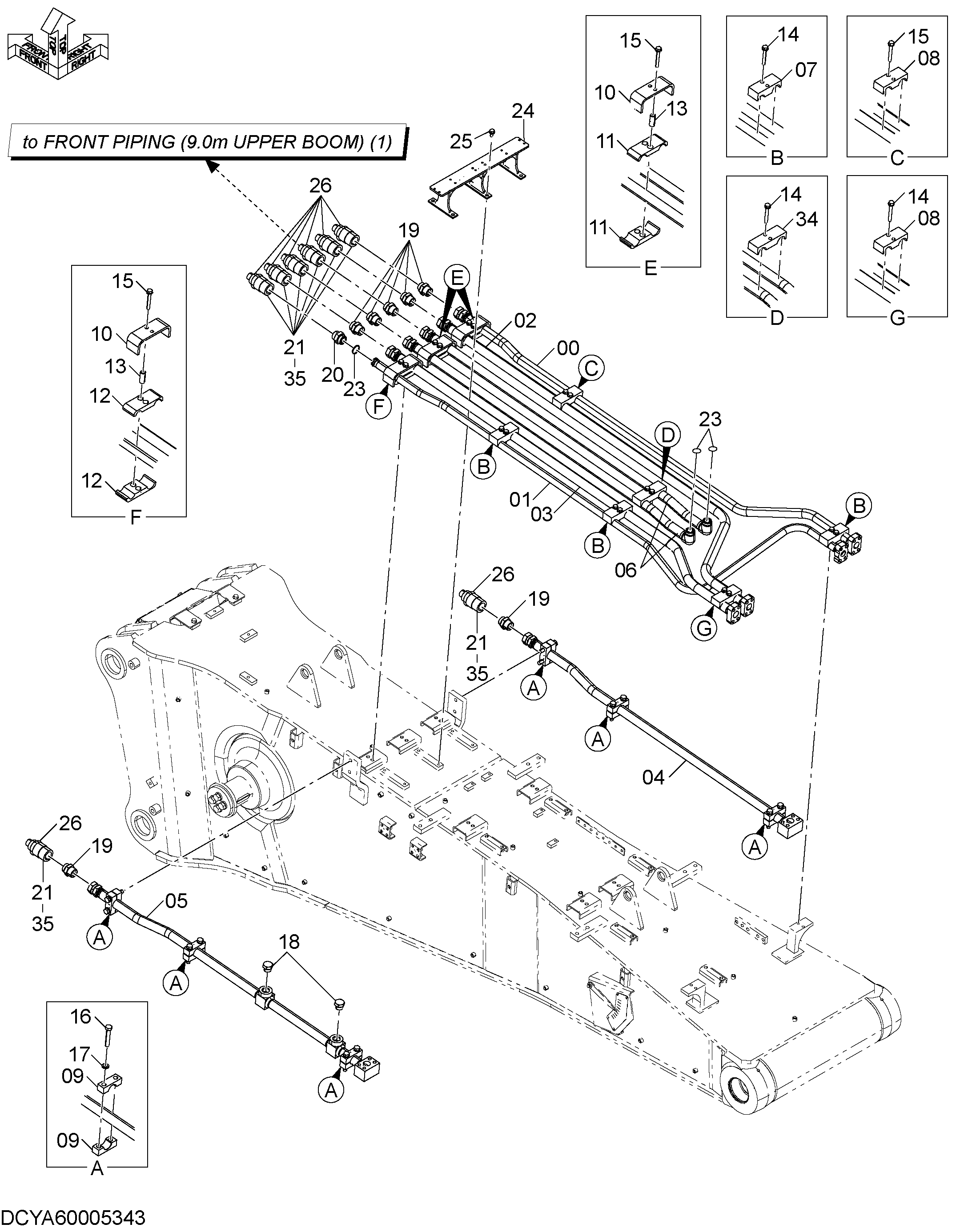

Заводская схема «Нижний стрела гидролинии рабочего оборудования (4.1m нижний стрела)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004886 | Трубка | 1 |
| 01 | YA40004885 | Трубка | 1 |
| 02 | 8108576 | Трубка | 1 |
| 03 | 8108575 | Трубка | 1 |
| 04 | YA40004887 | Трубка | 1 |
| 05 | YA40004888 | Трубка | 1 |
| 06 | 9767545 | Трубка | 2 |
| 07 | 4249565 | Хомут трубки | 3 |
| 08 | 4205816 | Хомут трубки | 2 |
| 09 | 4610222 | Хомут трубки | 12 |
| 10 | 4342695 | Хомут трубки | 3 |
| 11 | YA00007672 | Хомут трубки | 4 |
| 12 | YA00007673 | Хомут трубки | 2 |
| 13 | 4304539 | Проставка | 6 |
| 14 | J271285 | Болт с шайбой | 10 |
| 14A | J901285 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271290 | Болт с шайбой | 8 |
| 15A | J901290 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J901690 | Болт | 12 |
| 17 | A590916 | Пружинная шайба | 12 |
| 18 | A885008 | Пробка | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4042035 | Адаптер | 7 |
| 19A | 970860 | Уплотнительное кольцо | 1 |
| 20 | A853100 | Адаптер | 1 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 21 | 4665541 | Самоуплотняющееся соединение | 8 |
| 21A | 4707791 | Уплотнительное кольцо | 1 |
| 23 | 4187329 | Уплотнительное кольцо | 3 |
| 24 | YA40004972 | Кронштейн | 1 |
| 25 | J271225 | Болт с шайбой | 6 |
| 25A | J901225 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 4121859 | Ленточный зажим | 8 |
| 34 | 4669726 | Хомут трубки | 1 |
| 35 | 4719675 | Колпачок | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
