Рукоять(2-деталь・экскаватор) вспомогательный трубопроводы (3.4m рукоять) — HITACHI ZX470LCH-5B

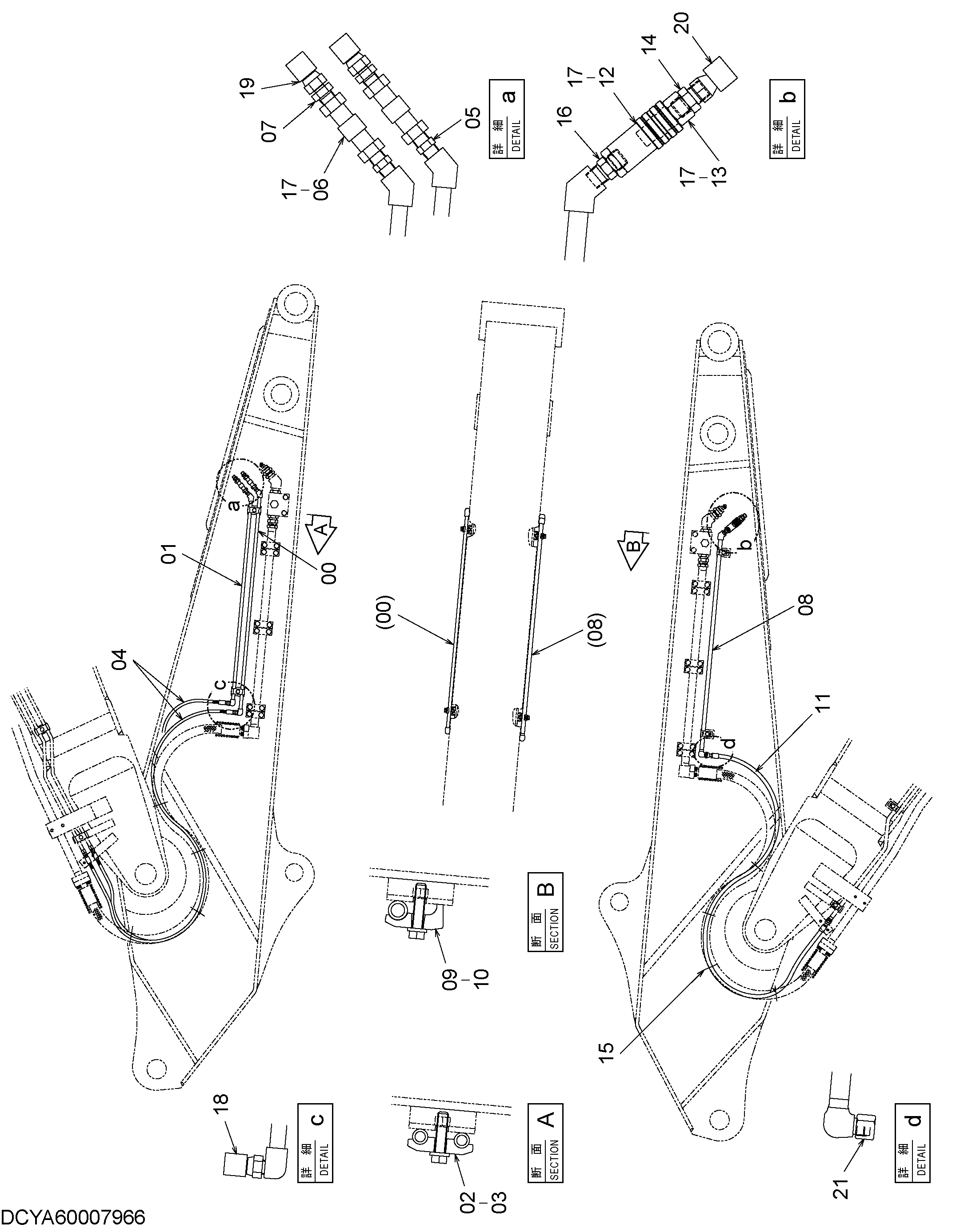

Заводская схема «Рукоять(2-деталь・экскаватор) вспомогательный трубопроводы (3.4m рукоять)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9752935 | Трубка | 1 |
| 01 | 9752902 | Трубка | 1 |
| 02 | 4189858 | Хомут трубки | 2 |
| 03 | J271250 | Болт с шайбой | 2 |
| 03A | J901250 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4613756 | Шланг | 2 |
| 05 | 94-1702 | Адаптер | 2 |
| 06 | 4059552 | Самоуплотняющееся соединение | 2 |
| 06A | 4644532 | Пылезащитный колпачок | 1 |
| 06B | 4644533 | Пылезащитный колпачок | 1 |
| 07 | 94-1302 | Адаптер | 2 |
| 08 | YA40007217 | Трубка | 1 |
| 09 | 4190125 | Хомут трубки | 2 |
| 10 | J271255 | Болт с шайбой | 2 |
| 10A | J901255 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | YA00010788 | Шланг | 1 |
| 12 | 4455878 | Самоуплотняющееся соединение | 1 |
| 13 | 4455879 | Самоуплотняющееся соединение | 1 |
| 14 | 4042032 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 4 |
| 15 | 4449247 | Хомут шланга | 10 |
| 16 | 4234652 | Адаптер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4654945 | Ленточный зажим | 6 |
| 18 | 4223518 | Пробка унион | 2 |
| 19 | 9710402 | Пробка | 2 |
| 20 | 9719234 | Унион | 1 |
| 21 | 4222710 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
