Высокий вылет демонтажный передний вспомогательный трубопроводы (8.0m рукоять) — HITACHI ZX470LCH-5B

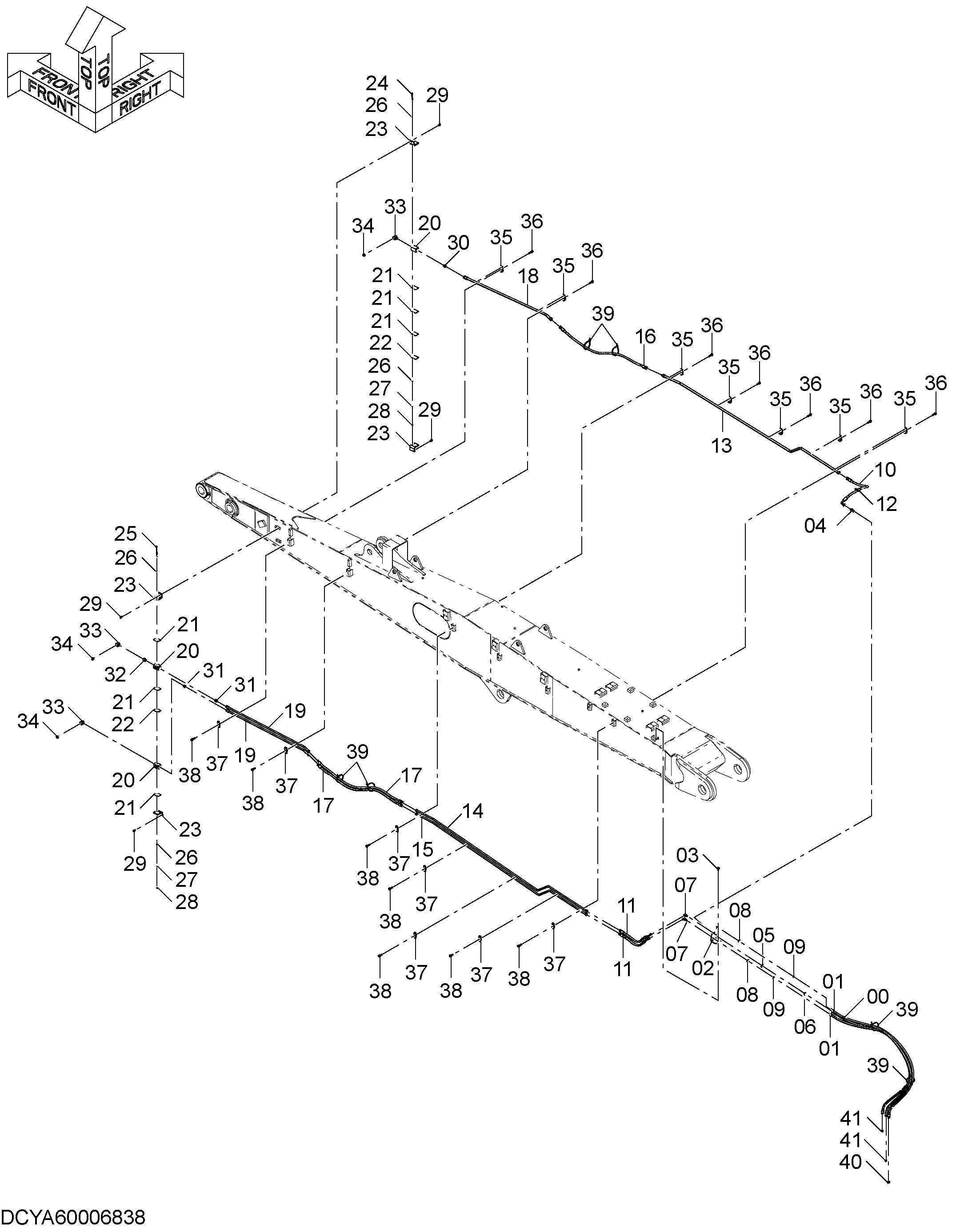

Заводская схема «Высокий вылет демонтажный передний вспомогательный трубопроводы (8.0m рукоять)» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60007111 | В сборе шланг | 1 |
| 00A | 4305133 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 9 |
| 01 | YA60007112 | В сборе шланг | 2 |
| 01A | 4637314 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 6 |
| 02 | YA00007875 | Кронштейн | 1 |
| 03 | J271235 | Болт с шайбой | 2 |
| 03A | J901235 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4315207 | Адаптер | 1 |
| 05 | J257220 | Пружинная шайба | 1 |
| 06 | 4316589 | Гайка | 1 |
| 07 | 4285863 | Угловой штуцер | 2 |
| 08 | A590916 | Пружинная шайба | 2 |
| 09 | 4202531 | Гайка | 2 |
| 10 | YA60007113 | В сборе шланг | 1 |
| 10A | 4303824 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 3 |
| 11 | YA60007114 | В сборе шланг | 2 |
| 11A | 4633701 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 2 |
| 12 | 4190277 | Зажим | 1 |
| 13 | YA40006690 | Трубка | 1 |
| 14 | YA40006688 | Трубка | 1 |
| 15 | YA40006689 | Трубка | 1 |
| 16 | YA60007116 | В сборе шланг | 1 |
| 16A | 4304472 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 6 |
| 17 | YA60007115 | В сборе шланг | 2 |
| 17A | 4661423 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 4 |
| 18 | YA40006692 | Трубка | 1 |
| 19 | YA40006691 | Трубка | 2 |
| 20 | 4287721 | Запорный клапан | 3 |
| 21 | YA00009857 | Регулировочная шайба | 6 |
| 22 | YA00009858 | Регулировочная шайба | 2 |
| 23 | YA00009856 | Кронштейн | 4 |
| 24 | J900880 | Болт | 2 |
| 25 | J900805 | Болт | 2 |
| 26 | A590108 | Плоская шайба | 8 |
| 27 | A590908 | Пружинная шайба | 4 |
| 28 | J950008 | Гайка | 4 |
| 29 | J271025 | Болт с шайбой | 8 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | A852144 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | A852143 | Адаптер | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 4456744 | Переходник | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | YA00009040 | Угловой штуцер | 3 |
| 34 | A885004 | Пробка | 3 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4190125 | Хомут трубки | 7 |
| 36 | J271255 | Болт с шайбой | 7 |
| 36A | J901255 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | 4189858 | Хомут трубки | 7 |
| 38 | J271250 | Болт с шайбой | 7 |
| 38A | J901250 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 39 | 4121859 | Ленточный зажим | 6 |
| 40 | 4222266 | Адаптер | 1 |
| 41 | 4222076 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
