Пилотные гидролинии (1)MB — HITACHI ZX470LCH-5B

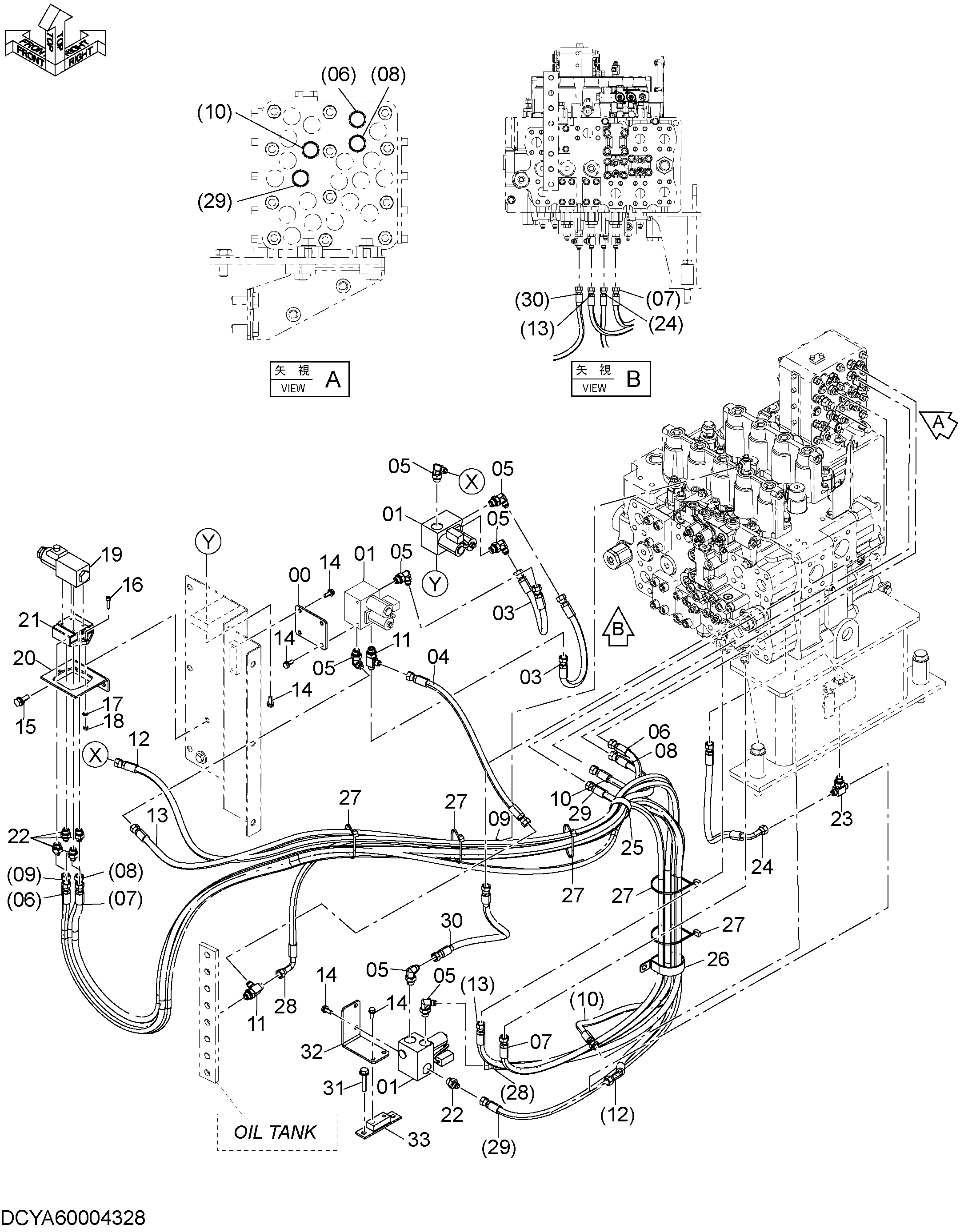

Заводская схема «Пилотные гидролинии (1)MB» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00006550 | Пластина | 1 |
| 01 | 4277883 | Клапан блок | 3 |
| 03 | 4266473 | Шланг | 2 |
| 04 | 4269834 | Шланг | 1 |
| 05 | A852333 | Угловой штуцер | 7 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | YA00006577 | Шланг | 1 |
| 07 | YA00006578 | Шланг | 1 |
| 08 | YA00006579 | Шланг | 1 |
| 09 | YA00006580 | Шланг | 1 |
| 10 | YA00012722 | Шланг | 1 |
| 11 | A852433 | Тройник | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | YA00012721 | Шланг | 1 |
| 13 | YA00012720 | Шланг | 1 |
| 14 | J260820 | Болт с шайбой | 10 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | J271030 | Болт с шайбой | 2 |
| 15A | J901030 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J780625 | Болт с внутренним шестигранником | 2 |
| 17 | A590906 | Пружинная шайба | 2 |
| 18 | M500605 | Гайка | 2 |
| 19 | 4724329 | Электромагнитный клапан | 1 |
| 20 | 4291461 | Кронштейн | 1 |
| 21 | 4465103 | Пластина клапан | 1 |
| 22 | A852133 | Адаптер | 5 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | A852533 | Тройник | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4717664 | Шланг | 1 |
| 25 | 4193848 | Зажим | 1 |
| 26 | 4204135 | Зажим | 1 |
| 27 | 4121859 | Ленточный зажим | 5 |
| 28 | 4656932 | Шланг | 1 |
| 29 | 4649392 | Шланг | 1 |
| 30 | 4613763 | Шланг | 1 |
| 31 | J271055 | Болт с шайбой | 2 |
| 31A | J901055 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | YA00009618 | Кронштейн | 1 |
| 33 | YA40006564 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
