Электрооборудование (7)MB — HITACHI ZX470LCH-5B

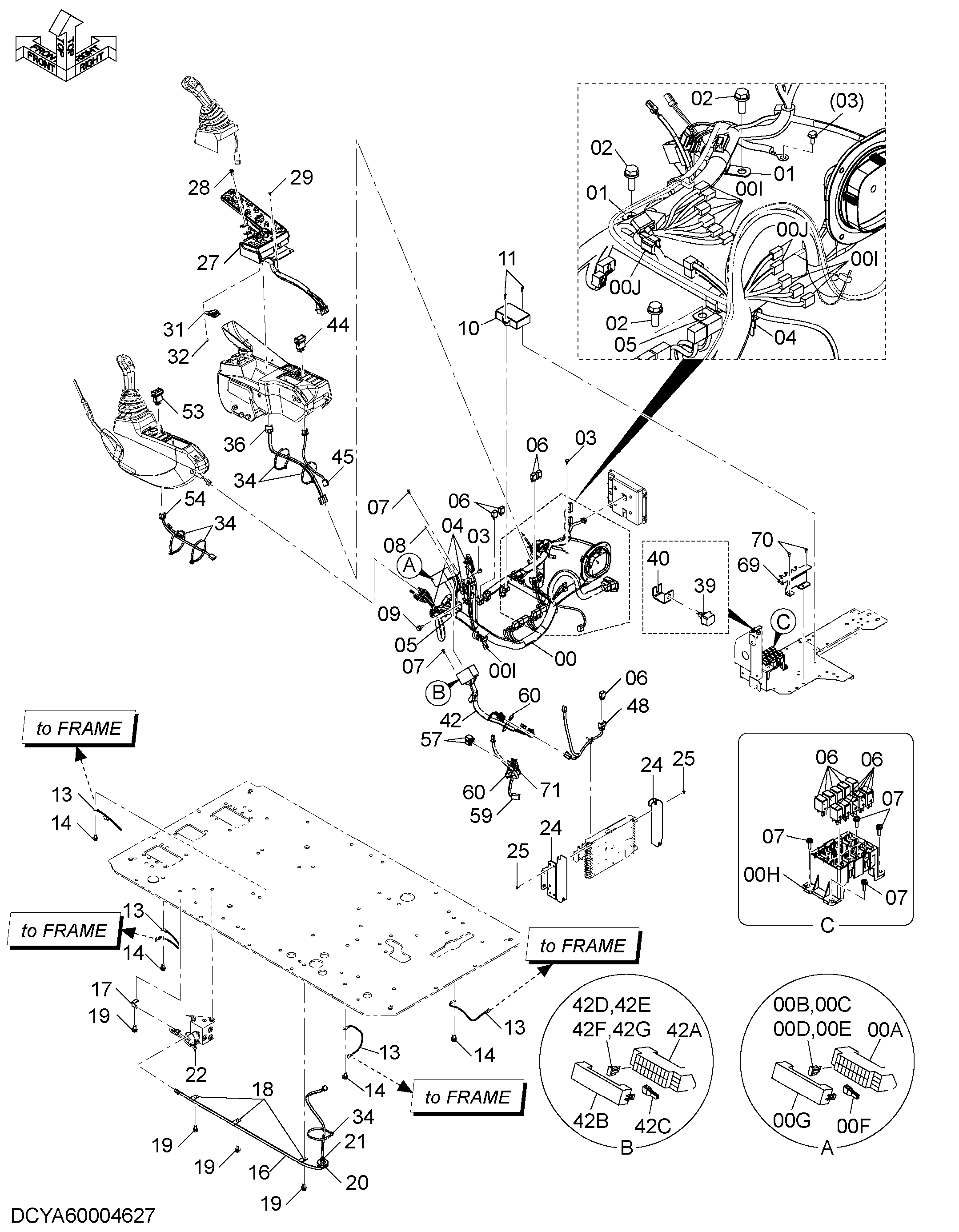

Заводская схема «Электрооборудование (7)MB» для HITACHI ZX470LCH-5B. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0007458 | Жгут проводов | 1 |
| 00A | 4456735 | Короб предохранитель | 1 |
| 00B | 4428910 | Предохранитель | 10 |
| 00C | 4428911 | Предохранитель | 5 |
| 00D | 4436736 | Предохранитель | 4 |
| 00E | 4639136 | Предохранитель | 1 |
| 00F | 4436737 | Пуллер | 1 |
| 00G | YA00001346 | Крышка | 1 |
| 00H | 4427429 | Короб реле | 1 |
| 00I | 4456778 | Диод | 10 |
| 00J | 4611526 | Диод | 3 |
| 01 | 4192035 | Зажим | 2 |
| 02 | J271030 | Болт с шайбой | 3 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J260816 | Болт с шайбой | 2 |
| 03A | J900816 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 04 | 4254600 | Зажим | 4 |
| 05 | 4190264 | Зажим | 2 |
| 06 | 4436534 | Реле | 17 |
| 07 | J460620 | Винт с шайбой | 8 |
| 08 | J460310 | Винт с шайбой | 2 |
| 09 | J271020 | Болт с шайбой | 1 |
| 09A | J901020 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4707468 | Контроллер | 1 |
| 11 | J460625 | Винт с шайбой | 2 |
| 13 | 4464075 | Жгут проводов | 4 |
| 14 | J271020 | Болт с шайбой | 4 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 4640410 | Жгут проводов | 1 |
| 17 | 4336875 | Кронштейн | 1 |
| 18 | 4190261 | Зажим | 3 |
| 19 | J271020 | Болт с шайбой | 4 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4638604 | Резиновая втулка | 1 |
| 21 | 4055311 | Ленточный зажим | 1 |
| 22 | 4055312 | Ленточный зажим | 1 |
| 24 | 8119319 | Кронштейн | 2 |
| 25 | J460616 | Винт с шайбой | 4 |
| 27 | YA60002256 | Выключатель | 1 |
| 28 | J460820 | Винт с шайбой | 1 |
| 29 | J460616 | Винт с шайбой | 1 |
| 31 | 3117588 | Кронштейн | 1 |
| 32 | J460410 | Винт с шайбой | 3 |
| 34 | 4323613 | Ленточный зажим | 5 |
| 36 | 4708537 | Жгут проводов | 1 |
| 39 | 4359384 | Выключатель | 1 |
| 40 | 4367375 | Кронштейн | 1 |
| 42 | 2059212 | Жгут проводов | 1 |
| 42A | 4456735 | Короб предохранитель | 1 |
| 42B | 4717831 | Крышка | 1 |
| 42C | 4436737 | Пуллер | 1 |
| 42D | 4428910 | Предохранитель | 6 |
| 42E | 4428911 | Предохранитель | 11 |
| 42F | 4438015 | Предохранитель | 2 |
| 42G | 4436736 | Предохранитель | 2 |
| 44 | YA00003369 | Выключатель | 1 |
| 45 | YA00003944 | Жгут проводов | 1 |
| 48 | 4680516 | Жгут проводов | 1 |
| 53 | 4651742 | Выключатель | 1 |
| 54 | 3122701 | Жгут проводов | 1 |
| 57 | 4436534 | Реле | 2 |
| 59 | 3120717 | Жгут проводов | 1 |
| 60 | 4055312 | Ленточный зажим | 2 |
| 69 | YA40002176 | Кронштейн | 1 |
| 70 | J460620 | Винт с шайбой | 3 |
| 71 | 4692542 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LCH-5B и серийный номер машины. Это снижает риск заказа детали другого исполнения.
