Ковш 2.3m3 (JIS 94) — HITACHI ZX470LC-5G

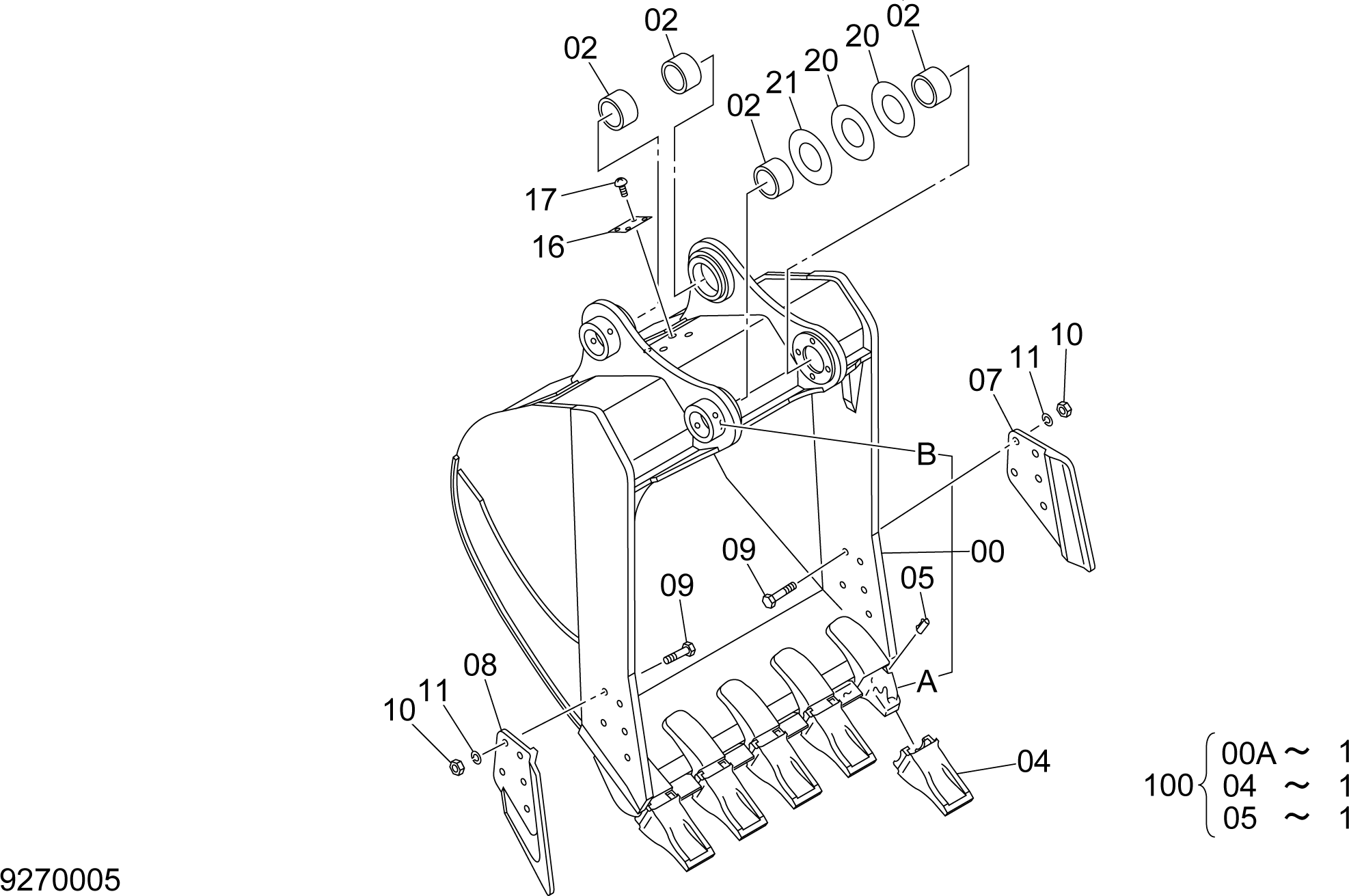

Заводская схема «Ковш 2.3m3 (JIS 94)» для HITACHI ZX470LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9270005 | Ковш в сборе | 1 | |
| 00 | 5011039 | Ковш | 1 |
| 00A | 4617810 | Адаптер зуба | 5 |
| 00B | 4271095 | Ограничитель | 2 |
| 02 | 4205109 | Втулка | 4 |
| 04 | 4471407 | Коронка зуба | 5 |
| 05 | 4422932 | Стопорный палец | 5 |
| 07 | 1010517 | Боковой резец | 1 |
| 08 | 1010518 | Боковой резец | 1 |
| 09 | J932785 | Болт | 10 |
| 10 | J951027 | Гайка | 10 |
| 11 | 4085857 | Шайба | 10 |
| 17 | M492564 | Приводной винт | 4 |
| 20 | 4264609 | Регулировочная шайба | 2 |
| 21 | 4264610 | Регулировочная шайба | 1 |
| 100 | 9267410 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
