Гидробак — HITACHI ZX470LC-5G

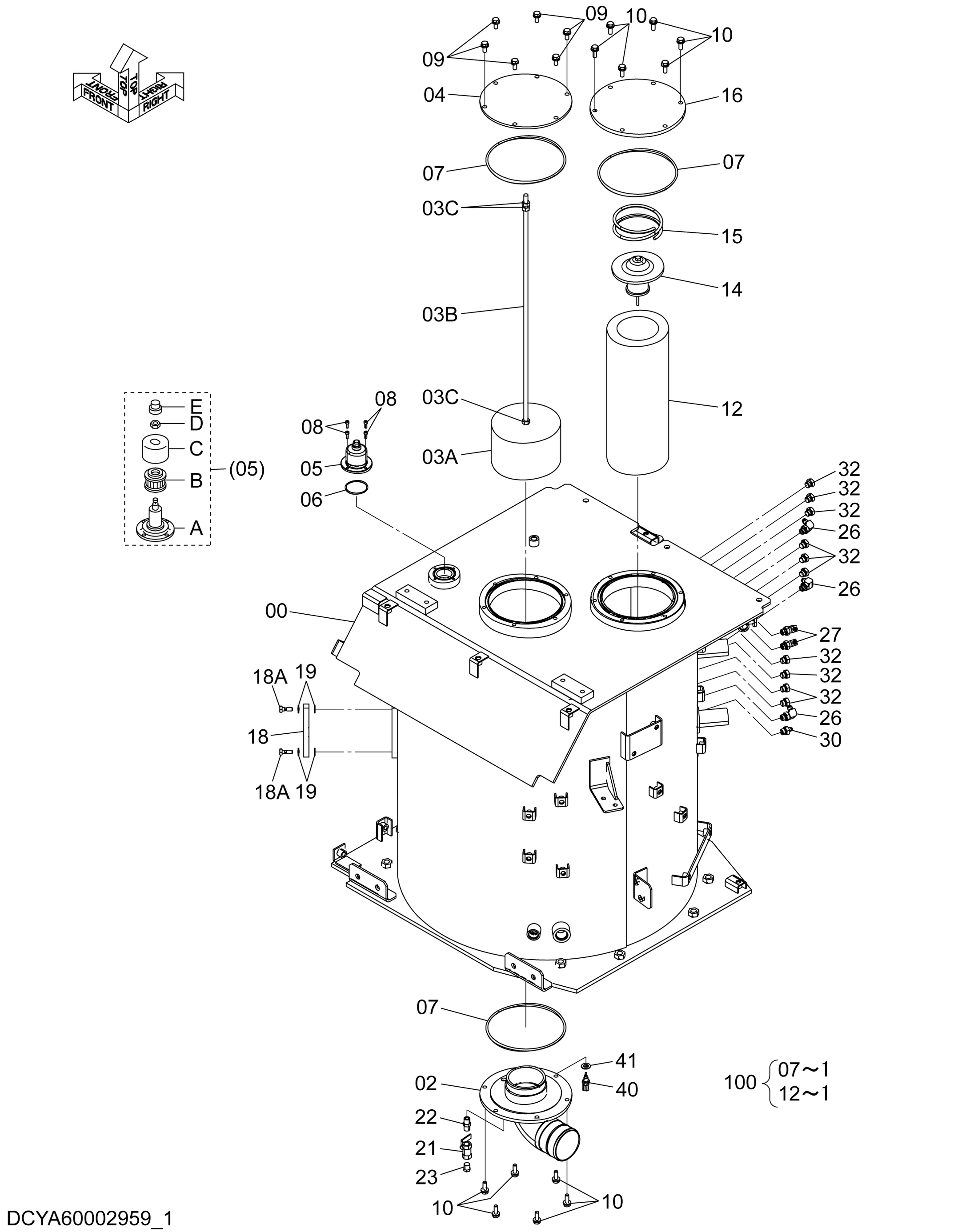

Заводская схема «Гидробак» для HITACHI ZX470LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| YA60002959 | Оил-танк | 1 | |
| 00 | 5012495 | Гидробак | 1 |
| 02 | 8100633 | Всасывающая трубка | 1 |
| 03 | 4343427 | Всасывающий фильтр | 1 |
| 03A | 4317008 | Сетчатый фильтр | 1 |
| 03B | 4343376 | Шток | 1 |
| 03C | J950010 | Гайка | 3 |
| 04 | 8104059 | Крышка | 1 |
| 05 | 4434017 | Сапун | 1 |
| 05A | 4437833 | Корпус | 1 |
| 05B | 4437838 | Элемент | 1 |
| 05C | 4437837 | Крышка | 1 |
| 05D | 4371825 | Гайка | 1 |
| 05E | 4437836 | Колпачок | 1 |
| 06 | A810060 | Уплотнительное кольцо | 1 |
| 07 | A810220 | Уплотнительное кольцо | 3 |
| 08 | J780616 | Болт с внутренним шестигранником | 4 |
| 09 | J271025 | Болт с шайбой | 6 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | J271030 | Болт с шайбой | 12 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4630331 | Фильтрующий элемент | 1 |
| 14 | 4271000 | Клапан | 1 |
| 15 | 4271001 | Пружина | 1 |
| 16 | 3054856 | Крышка | 1 |
| 18 | 8053499 | Указатель уровня | 1 |
| 18A | 4100967 | Болт | 2 |
| 19 | 449558 | Уплотнительная шайба | 4 |
| 21 | 4209782 | Шаровой клапан | 1 |
| 22 | 94-1702 | Адаптер | 1 |
| 23 | 447483 | Пробка | 1 |
| 26 | A852333 | Угловой штуцер | 3 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | A852332 | Угловой штуцер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | A852133 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A885003 | Пробка | 10 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4697482 | Датчик | 1 |
| 41 | 4250261 | Прокладка | 1 |
| 100 | 4654745 | Фильтрующий элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX470LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
